==產品概述==

==產品概述==

灰度傳感器是模擬傳感器，與Arduino 傳感器擴展板v5.0結合使用，可以感知地面或桌面不同的顏色而產生相應的信號，可實現與顏色有相關的互動作品，也可以作為巡線小車的巡線傳感器或者足球機器人的場地灰度識別。電源需要和控制器一致，通常為3.3V或5V。

灰度傳感器是模擬傳感器，與Arduino 傳感器擴展板v5.0結合使用，可以感知地面或桌面不同的顏色而產生相應的信號，可實現與顏色有相關的互動作品，也可以作為巡線小車的巡線傳感器或者足球機器人的場地灰度識別。電源需要和控制器一致，通常為3.3V或5V。
?
==性能描述==
+
==規格參數==
?
# 工作電壓 ：3.3V或5V
+
#工作電壓 ：3.3V或5V
?
# 工作電流 ：<20mA
+
#工作電流 ：<20mA
?
# 工作溫度范圍：－10℃～＋70℃
+
#工作溫度范圍：－10℃～＋70℃
?
# 探測分辨率：10%
+
#探測分辨率：10%
?
# 接口類型：模擬信號輸出
+
#接口類型：模擬信號輸出
?
# 尺寸大?。?0mm x 23mm
+
#尺寸大?。?0mm x 23mm
?
# 重量大小：4g
+
#重量大?。?/ins>
?
==引腳定義==
+
?
* S：信號輸出
+
?
* +：電源(VCC)
+
?
* -：地(GND)
+
?
[[文件:hd1234.png|500px|有框|居中]]
+

==使用方法==

==使用方法==
?
S端口接到控制器的模擬輸入引腳。5V 和GND分別接到電源的+5V和GND。
+
===引腳定義===
?
==模塊測試==
+
*S：信號輸出
?
===連接示意圖===
+
*+：電源(VCC)
?
[[文件:hd12345.png|700px|有框|居中]]
+
*-：地(GND)
?
===測試程序===
+
[[文件:hd1.jpg|500px|縮略圖|居中]]
 +

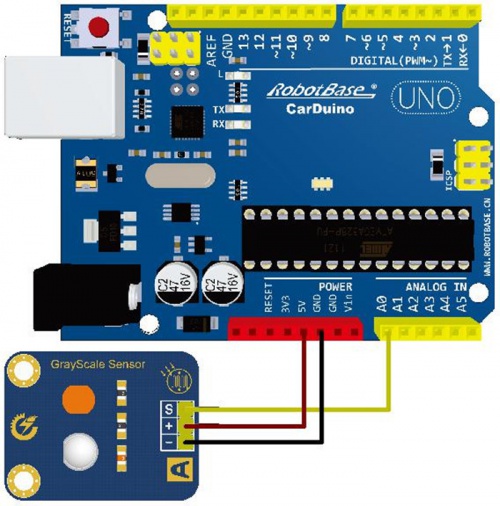

===連接圖示===
 +
:S端口接到控制器的模擬輸入引腳。5V 和GND分別接到電源的+5V和GND。
 +
[[文件:hd2.jpg|500px|縮略圖|居中]]
 +
==應用例程==
 +
===示例代碼===

<pre style='color:blue'>void setup()

<pre style='color:blue'>void setup()

{

{
第35行： 第34行：

}</pre>

}</pre>

===程序效果===

===程序效果===
?
當檢測到不同灰度值時，通過串口反饋回此時的測量值。
+
:當你檢測到不同灰度值時，反饋回此時的測量值。如下圖所示，此圖是當灰度傳感器檢測到85%的灰度值，串口反饋回來的數據示意圖。
 +
[[文件:hd3.jpg|500px|縮略圖|居中]]
 +
==產品相關推薦==
 +
購買地址：[http://www.gharee.com/search.php?encode=YTozOntzOjg6ImtleXdvcmRzIjtzOjE1OiLngbDluqbkvKDmhJ/lmagiO3M6MTA6ImltYWdlRmllbGQiO3M6Nzoi5pCcIOe0oiI7czoxODoic2VhcmNoX2VuY29kZV90aW1lIjtpOjE0MzI3MTQ0Mzk7fQ== 灰度傳感器]
