“SKU:RB-13K049 AS-4WD語音識別操控移動機器人”的版本間的差異

來自ALSROBOT WiKi
跳轉至： 導航、 搜索
（→?配件清單）
第34行： 第34行：

* 4WD 語音識別操控移動機器人附件

* 4WD 語音識別操控移動機器人附件

[[文件:RB13K04900.png|600px|縮略圖|居中]]

[[文件:RB13K04900.png|600px|縮略圖|居中]]
 +
 +
==安裝步驟 - 4WD鋁合金平臺部分==
 +
===4wd 鋁合金平臺內部元件詳解（<small><small>圖片標號對應清單序號</small></small>）===
 +
[[文件:13K00820.png|800px|縮略圖|居中]]
 +
===步驟1：焊接部分===
 +
====電機連接線焊接====
 +
1、準備如下圖所示的材料<br/>
 +
*4 * 直流減速電機；
 +
*4 * 紅色導線（長度為 15cm）；
 +
*4 * 黑色導線（長度為 15cm）；
 +
*4 * 扎帶<br/>
 +
[[文件:13K00821.png|490px|縮略圖|居中]]
 +
2、如下圖所示，將紅黑導線焊接到電機上，并將兩個電機連接到一起<br/>
 +
[[文件:13K00822.png|700px|縮略圖|居中]]
 +
3、如下圖所示，分別在兩組電機上焊接兩條線，為了后續連接到驅動板使用，再將四個電機都捆綁上扎帶后，電機部分的焊接就完成了<br/>
 +
[[文件:13K00823.png|700px|縮略圖|居中]]
 +
 +
====開關接口線焊接====
 +
1、準備如下圖所示的材料<br/>
 +
* 充電接口
 +
* 撥動開關
 +
* 連接線（紅色 10cm * 1條、紅色 15cm * 1條、黑色 15cm * 1條、紅色 20cm * 1條、黑色 20cm * 1條）、熱縮管、電池盒<br/>
 +
[[文件:13K00824.png|500px|縮略圖|居中]]
 +
2、如圖所示，進行連接線的焊接<br/>
 +
[[文件:13K008251.png|500px|縮略圖|居中]]
 +
3、如圖所示，連接充電接口和撥動開關<br/>
 +
[[文件:13K00826.png|600px|縮略圖|居中]]
 +
4、如圖所示，使用兩根較短的線連接電池盒<br/>
 +
[[文件:13K00827.png|500px|縮略圖|居中]]
 +
注意：本例中小車的供電使用的電池盒，本電池盒需要使用的是 6 節 5 號電池盒，若使用鋰電池，焊接的方式是相同的。<br/>
 +
更加詳細的制作過程，可以點擊：[http://www.gharee.com/wiki/index.php?title=(SKU:RB-06L012)%E7%94%B5%E6%BA%90%E5%85%85%E7%94%B5%E6%8E%A5%E5%8F%A3%E8%BF%9E%E6%8E%A5%E7%BA%BF 充電接口及撥動開關制作方法]<br/>
 +
 +
===步驟2：側板電機安裝===
 +
1、準備如下圖所示的材料：<br/>
 +
* 2 * 黃色直流減速電機
 +
* 1 * 平臺側板
 +
* 4 * M3 * 25 螺絲
 +
* 4 * M3 六角螺母
 +
[[文件:13K00828.png|600px|縮略圖|居中]]
 +
2、如圖所示，將電機安裝到側板
 +
實物安裝圖：
 +
[[文件:13K00829.png|600px|縮略圖|居中]]
 +
[[文件:RB13K00607.png|500px|有框|居中]]
 +
3、進行另一側板電機的安裝，如圖所示，為兩側電機安裝完成效果圖
 +
[[文件:13K00830.png|600px|縮略圖|居中]]
 +
 +
===步驟3：側板與底板的安裝===
 +
1、準備如下圖所示的材料：<br/>
 +
* 2 * 步驟 2 中安裝好的側板
 +
* 1 * 平臺底板
 +
* 4 * M3 * 6螺絲
 +
[[文件:13K00831.png|600px|縮略圖|居中]]
 +
 +
2、按照下圖進行安裝
 +
安裝實物圖：
 +
[[文件:13K00832.png|500px|縮略圖|居中]]
 +
[[文件:RB13K00602.png|500px|有框|居中]]
 +
 +
===步驟4：電機驅動板的安裝===
 +
1、準備如下圖所示的材料：<br/>
 +
* 步驟 3 中安裝好的零件
 +
* 1 * 電機驅動板
 +
* 4 * M3 * 6螺絲
 +
* 4 * M3 螺母
 +
* 4 * M3 * 10 尼龍柱<br/>
 +
[[文件:13K00833.png|700px|縮略圖|居中]]
 +
2、將尼龍柱固定到小車的底板上，位置如下圖所示：
 +
[[文件:13K00834.png|700px|縮略圖|居中]]
 +
3、安裝雙H橋驅動板，如圖所示：
 +
[[文件:13K00835.png|700px|縮略圖|居中]]
 +
 +
===步驟5：電機接線===
 +
1、如圖所示，將兩側電機的紅線連接到電機驅動板的 A 接口，黑線連接到電機驅動板的 B 接口
 +
[[文件:13K00836.png|700px|縮略圖|居中]]
 +
2、安裝完成效果如下圖所示
 +
[[文件:13K00837.png|500px|縮略圖|居中]]
 +
 +
===步驟6：上板充電接口撥動開關安裝===
 +
1、準備如下圖所示的材料：<br/>
 +
* 步驟 1 中做好的充電接口撥動開關連接線
 +
* 平臺上板
 +
[[文件:13K00838.png|700px|縮略圖|居中]]
 +
 +
2、安裝完成效果如圖所示
 +
[[文件:13K00839.png|700px|縮略圖|居中]]
 +
[[文件:RB13K00603.png|500px|有框|居中]]
 +
 +
===步驟7：控制器的安裝===
 +
1、準備如下圖所示的材料<br/>
 +
* 步驟 6 中安裝好的零件
 +
* Carduino UNO 控制器
 +
* 傳感器擴展板 V5.0
 +
* 3 * 尼龍柱 M3 * 10
 +
* 3 * M3 螺母
 +
* 3 * M3 * 6 螺絲
 +
[[文件:13K00840.png|700px|縮略圖|居中]]
 +
2、在小車上支撐板安裝控制器的固定尼龍柱，位置如下圖所示：
 +
[[文件:13K00841.png|700px|縮略圖|居中]]
 +
3、如圖所示，安裝 Carduino UNO 控制器
 +
[[文件:13K00842.png|700px|縮略圖|居中]]
 +
4、如圖所示，插入擴展板
 +
[[文件:13K00843.png|700px|縮略圖|居中]]
 +
擴展板插入效果圖：
 +
[[文件:13K00844.png|700px|縮略圖|居中]]
 +
 +
===步驟8：電控部分接線===
 +
1、準備如下圖所示的材料<br/>
 +
* 2 * 3P 傳感器連接線
 +
* 供電線，紅色黑色各一條 * 20cm
 +
* 平臺車體
 +
* 平臺上板
 +
[[文件:13K00845.png|700px|縮略圖|居中]]
 +
 +
2、如圖所示為雙H橋驅動板和 Carduino UNO 控制器的接線順序<br/>
 +
（1） 雙H橋驅動板端接線順序<br/>
 +
* 黃色 EA、紅色 I2、黑色 I1
 +
* 黃色 EB、紅色 I4、黑色 I1
 +
[[文件:13K00846.png|700px|縮略圖|居中]]
 +
（2）傳感器擴展板端接線順序<br/>
 +
* EA - D5、I2 - D6、I1 - D7
 +
* EB - D11、I4 - D10、I3 - D9
 +
[[文件:13K05631.png|700px|縮略圖|居中]]
 +
（3）完成效果如下圖所示，為了布線看起來更加整齊，我們將 3P 線從小車上板的孔穿出
 +
[[文件:13K00848.png|700px|縮略圖|居中]]
 +
 +
3、供電部分連接<br/>
 +
（1）如圖所示為雙H橋驅動板部分供電線連接，充電接口紅色導線接到 VMS，黑色導線接到 GND；將雙 H 橋驅動板輸出的 5v 電源連接到 V5.0 擴展板的紅色端子，<big>連接時注意正負極不要接錯</big>；
 +
[[文件:13K00849.png|700px|縮略圖|居中]]
 +
 +
（2）如圖所示為傳感器擴展板 V5.0 供電線連接
 +
[[文件:13K00850.png|700px|縮略圖|居中]]
 +
 +

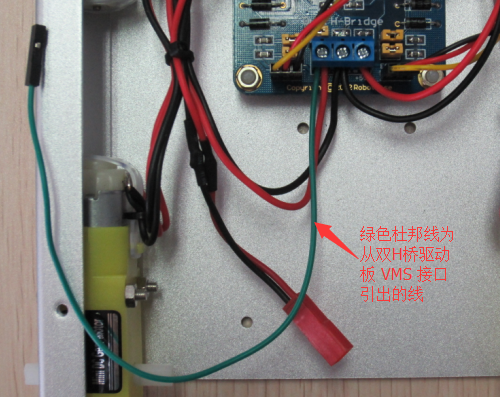

（3）如圖所示，取下 V5.0 傳感器擴展板的跳線帽，在雙 H 橋的 VMS 引出一條黑色導線（最好使用杜邦線，這樣在連接時會比較方便）
 +
[[文件:RB13K05606.png|500px|縮略圖|居中]]
 +

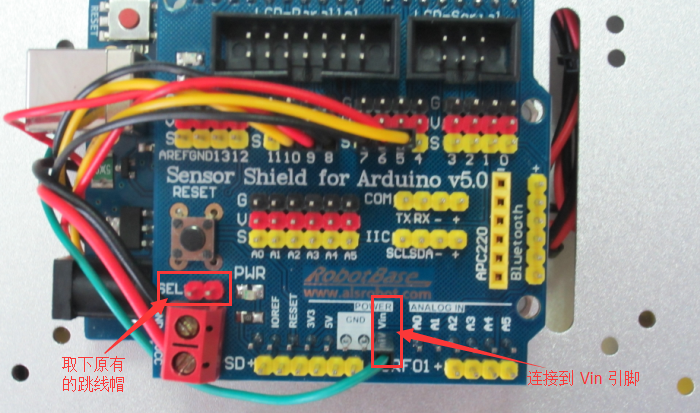

如圖所示，將 VMS 引出的導線連接到傳感器擴展板的 Vin 引腳
 +
[[文件:RB13K05607.png|700px|縮略圖|居中]]
 +
 +
（4）如圖所示，將電池安裝到電池盒內，電池盒放置到車體里
 +
[[文件:13K00851.png|700px|縮略圖|居中]]
 +
本例中使用的是可充電的鎳氫電池，也可使用南孚電池給小車進行供電，或其他符合要求的電池進行供電。
 +
 +
===步驟9：舵機安裝===
 +
1、準備如下圖所示的材料：<br/>
 +
* 1 * 35PG 舵機
 +
* 1 * 小車車體
 +
* 1 * M4 * 8 螺絲套裝
 +
[[文件:13K05650.png|700px|縮略圖|居中]]
 +
 +
2、按照下圖進行安裝
 +
安裝實物圖：
 +
[[文件:13K05651.png|700px|縮略圖|居中]]
 +
 +
===步驟10：超聲波傳感器支架安裝===
 +
1、準備如下圖所示的材料：<br/>
 +
* 1 * 超聲波傳感器支架
 +
* 1 * 圓形舵盤
 +
* 1 * 黑色自攻釘（大）
 +
* 4 * 黑色自攻釘（小）
 +
[[文件:13K05652.png|700px|縮略圖|居中]]
 +
 +
2、按照下圖給超聲波傳感器支架分別安裝橡膠套圈、圓形舵盤
 +
安裝實物圖：
 +
[[文件:13K05653.png|400px|縮略圖|左]]
 +
[[文件:13K05654.png|400px|縮略圖|居中]]
 +
<br/><br/>
 +
3、如圖所示，將超聲波支架連接到舵機軸,'''注意在連接舵機和超聲波支架的時候，盡量不要轉動舵機，使舵機仍然保持在中間位置上'''
 +
[[文件:13K05655.png|700px|縮略圖|居中]]
 +
 +
===步驟11：超聲波傳感器安裝===
 +
1、準備如下圖所示的材料：<br/>
 +
* 1 * 安裝好的車體
 +
* 1 * 超聲波傳感器
 +
* 2 * M3 * 10 尼龍柱
 +
* 2 * M3 螺母
 +
* 2 * M3 * 6 螺絲
 +
[[文件:13K05656.png|700px|縮略圖|居中]]
 +
 +
2、如下圖所示，首先將超聲波傳感器調節到模式 1
 +
[[文件:13K05657.png|700px|縮略圖|居中]]
 +
 +
3、在下圖所示位置安裝尼龍柱用來固定超聲波傳感器，并將 4P 線從超聲波支架較小的孔中穿出
 +
[[文件:13K05658.png|700px|縮略圖|居中]]
 +
 +
4、如圖所示，安裝超聲波傳感器，由于例程中使用的是單模式，超聲波傳感器只需連接 input 引腳，所以我們將 4P 線中的黃色線取掉
 +
[[文件:13K05659.png|700px|縮略圖|居中]]
 +
 +
===步驟12：傳感器接線===
 +
如圖所示，將超聲波傳感器連接到傳感器擴展板 V5.0<br/>
 +
注意：4WD 語音識別小車中的舵機，不需要連接任何接口，只是起到了固定超聲波傳感器的作用。<br/>
 +
[[文件:RB13K04904.png|600px|縮略圖|居中]]
 +
 +
===步驟13：4WD 平臺上板安裝===
 +
1、準備如下圖所示的材料：<br/>
 +
* 未固定上板的車體
 +
* 4 * M3 * 6螺絲
 +
[[文件:13K056611.png|700px|縮略圖|居中]]
 +
 +
2、在圖中圓圈位置安裝 4 個 M3 * 6 螺絲來固定小車上板
 +
[[文件:13K056622.png|700px|縮略圖|居中]]
 +
 +
===步驟14:4WD 平臺端板安裝===
 +
1、準備如下圖所示的材料：<br/>
 +
* 步驟 13 中安裝好的車體
 +
* 2 * 小車端板
 +
* 8 * M3 * 6 螺絲
 +
[[文件:13K056633.png|700px|縮略圖|居中]]
 +
2、如圖所示，將端板與車體進行固定
 +
[[文件:13K056644.png|700px|縮略圖|居中]]
 +
 +
===步驟15:4WD 平臺車輪安裝===
 +
1、準備如下圖所示的材料：<br/>
 +
* 步驟 14 中安裝好的車體
 +
* 4 * 車輪
 +
[[文件:13K056655.png|650px|縮略圖|居中]]
 +
2、如圖所示，將車輪與車體安裝在一起
 +
[[文件:13K056666.png|700px|縮略圖|居中]]
 +
 +
===步驟16：插接藍牙模塊===
 +
1、準備如下圖所示的材料：<br/>
 +
* 1 * 藍牙模塊
 +
* 步驟 15 中安裝好的小車平臺整體
 +
[[文件:RB13K04902.png|600px|縮略圖|居中]]
 +
 +
2、將藍牙模塊插接到傳感器擴展板的藍牙接口上，如圖所示
 +
[[文件:RB13K04903.png|600px|縮略圖|居中]]

2016年7月26日 (二) 14:48的版本


目錄

產品概述

AS - 4WD 語音識別移動機器人語音識別采用凌陽單片機控制器，它可以學習記錄你的聲音，并且跟你實現人機對話，通過識別和理解過程把語音信號轉變?yōu)橄鄳?yīng)的命令，經過無線藍牙模塊傳輸給機器人，從而可以完成前進、后退、左轉、右轉、測距播報等功能，實現人機互動。

技術參數

平臺參數

  • 平臺長度：206mm
  • 平臺寬度：200mm
  • 平臺高度：65mm
  • 平臺重量：620g

平臺尺寸圖


直流減速電機（1：48）

  • 驅動電機齒輪箱減速比：1:48
  • 額定轉速（6V）：275±10 rpm
  • 額定轉速（7.4V）：345±10 rpm
  • 額定電流（6V）：180±10 mA
  • 額定電流（7.4V）：200±10 mA
  • 最大扭矩(6V)：0.095 Nm
  • 最大扭矩(7.4V)：0.11 Nm
  • 尺寸大小：70.50 mm×27.00 mm×23.00 mm（長×寬×高）
  • 重量大?。杭s30g

語音操控小車參數

  1. 尺寸：215 * 200 * 120 mm
  2. 重量：1.5kg
  3. 機器人類型：移動機器人
  4. 工作電壓：7 - 12V
  5. 主控器：Carduino UNO R3
  6. 操控方式：語音操控
  7. 操控距離：5 m - 8 m

配件清單

  • 4WD 鋁合金移動平臺 * 1套
  • 4WD 語音識別操控移動機器人附件

安裝步驟 - 4WD鋁合金平臺部分

4wd 鋁合金平臺內部元件詳解（圖片標號對應清單序號）


步驟1：焊接部分

電機連接線焊接

1、準備如下圖所示的材料

  • 4 * 直流減速電機；
  • 4 * 紅色導線（長度為 15cm）；
  • 4 * 黑色導線（長度為 15cm）；
  • 4 * 扎帶

2、如下圖所示，將紅黑導線焊接到電機上，并將兩個電機連接到一起


3、如下圖所示，分別在兩組電機上焊接兩條線，為了后續連接到驅動板使用，再將四個電機都捆綁上扎帶后，電機部分的焊接就完成了


開關接口線焊接

1、準備如下圖所示的材料

  • 充電接口
  • 撥動開關
  • 連接線（紅色 10cm * 1條、紅色 15cm * 1條、黑色 15cm * 1條、紅色 20cm * 1條、黑色 20cm * 1條）、熱縮管、電池盒

2、如圖所示，進行連接線的焊接


3、如圖所示，連接充電接口和撥動開關


4、如圖所示，使用兩根較短的線連接電池盒


注意：本例中小車的供電使用的電池盒，本電池盒需要使用的是 6 節 5 號電池盒，若使用鋰電池，焊接的方式是相同的。
更加詳細的制作過程，可以點擊：充電接口及撥動開關制作方法

步驟2：側板電機安裝

1、準備如下圖所示的材料：

  • 2 * 黃色直流減速電機
  • 1 * 平臺側板
  • 4 * M3 * 25 螺絲
  • 4 * M3 六角螺母

2、如圖所示，將電機安裝到側板 實物安裝圖：


3、進行另一側板電機的安裝，如圖所示，為兩側電機安裝完成效果圖


步驟3：側板與底板的安裝

1、準備如下圖所示的材料：

  • 2 * 步驟 2 中安裝好的側板
  • 1 * 平臺底板
  • 4 * M3 * 6螺絲

2、按照下圖進行安裝 安裝實物圖：


步驟4：電機驅動板的安裝

1、準備如下圖所示的材料：

  • 步驟 3 中安裝好的零件
  • 1 * 電機驅動板
  • 4 * M3 * 6螺絲
  • 4 * M3 螺母
  • 4 * M3 * 10 尼龍柱

2、將尼龍柱固定到小車的底板上，位置如下圖所示：


3、安裝雙H橋驅動板，如圖所示：


步驟5：電機接線

1、如圖所示，將兩側電機的紅線連接到電機驅動板的 A 接口，黑線連接到電機驅動板的 B 接口


2、安裝完成效果如下圖所示


步驟6：上板充電接口撥動開關安裝

1、準備如下圖所示的材料：

  • 步驟 1 中做好的充電接口撥動開關連接線
  • 平臺上板

2、安裝完成效果如圖所示


步驟7：控制器的安裝

1、準備如下圖所示的材料

  • 步驟 6 中安裝好的零件
  • Carduino UNO 控制器
  • 傳感器擴展板 V5.0
  • 3 * 尼龍柱 M3 * 10
  • 3 * M3 螺母
  • 3 * M3 * 6 螺絲

2、在小車上支撐板安裝控制器的固定尼龍柱，位置如下圖所示：


3、如圖所示，安裝 Carduino UNO 控制器


4、如圖所示，插入擴展板


擴展板插入效果圖：


步驟8：電控部分接線

1、準備如下圖所示的材料

  • 2 * 3P 傳感器連接線
  • 供電線，紅色黑色各一條 * 20cm
  • 平臺車體
  • 平臺上板

2、如圖所示為雙H橋驅動板和 Carduino UNO 控制器的接線順序
（1） 雙H橋驅動板端接線順序

  • 黃色 EA、紅色 I2、黑色 I1
  • 黃色 EB、紅色 I4、黑色 I1

（2）傳感器擴展板端接線順序

  • EA - D5、I2 - D6、I1 - D7
  • EB - D11、I4 - D10、I3 - D9

（3）完成效果如下圖所示，為了布線看起來更加整齊，我們將 3P 線從小車上板的孔穿出


3、供電部分連接
（1）如圖所示為雙H橋驅動板部分供電線連接，充電接口紅色導線接到 VMS，黑色導線接到 GND；將雙 H 橋驅動板輸出的 5v 電源連接到 V5.0 擴展板的紅色端子，連接時注意正負極不要接錯；


（2）如圖所示為傳感器擴展板 V5.0 供電線連接


（3）如圖所示，取下 V5.0 傳感器擴展板的跳線帽，在雙 H 橋的 VMS 引出一條黑色導線（最好使用杜邦線，這樣在連接時會比較方便）


如圖所示，將 VMS 引出的導線連接到傳感器擴展板的 Vin 引腳


（4）如圖所示，將電池安裝到電池盒內，電池盒放置到車體里


本例中使用的是可充電的鎳氫電池，也可使用南孚電池給小車進行供電，或其他符合要求的電池進行供電。

步驟9：舵機安裝

1、準備如下圖所示的材料：

  • 1 * 35PG 舵機
  • 1 * 小車車體
  • 1 * M4 * 8 螺絲套裝

2、按照下圖進行安裝 安裝實物圖：


步驟10：超聲波傳感器支架安裝

1、準備如下圖所示的材料：

  • 1 * 超聲波傳感器支架
  • 1 * 圓形舵盤
  • 1 * 黑色自攻釘（大）
  • 4 * 黑色自攻釘（小）

2、按照下圖給超聲波傳感器支架分別安裝橡膠套圈、圓形舵盤 安裝實物圖：




3、如圖所示，將超聲波支架連接到舵機軸,注意在連接舵機和超聲波支架的時候，盡量不要轉動舵機，使舵機仍然保持在中間位置上


步驟11：超聲波傳感器安裝

1、準備如下圖所示的材料：

  • 1 * 安裝好的車體
  • 1 * 超聲波傳感器
  • 2 * M3 * 10 尼龍柱
  • 2 * M3 螺母
  • 2 * M3 * 6 螺絲

2、如下圖所示，首先將超聲波傳感器調節到模式 1


3、在下圖所示位置安裝尼龍柱用來固定超聲波傳感器，并將 4P 線從超聲波支架較小的孔中穿出


4、如圖所示，安裝超聲波傳感器，由于例程中使用的是單模式，超聲波傳感器只需連接 input 引腳，所以我們將 4P 線中的黃色線取掉


步驟12：傳感器接線

如圖所示，將超聲波傳感器連接到傳感器擴展板 V5.0
注意：4WD 語音識別小車中的舵機，不需要連接任何接口，只是起到了固定超聲波傳感器的作用。


步驟13：4WD 平臺上板安裝

1、準備如下圖所示的材料：

  • 未固定上板的車體
  • 4 * M3 * 6螺絲

2、在圖中圓圈位置安裝 4 個 M3 * 6 螺絲來固定小車上板


步驟14:4WD 平臺端板安裝

1、準備如下圖所示的材料：

  • 步驟 13 中安裝好的車體
  • 2 * 小車端板
  • 8 * M3 * 6 螺絲

2、如圖所示，將端板與車體進行固定


步驟15:4WD 平臺車輪安裝

1、準備如下圖所示的材料：

  • 步驟 14 中安裝好的車體
  • 4 * 車輪

2、如圖所示，將車輪與車體安裝在一起


步驟16：插接藍牙模塊

1、準備如下圖所示的材料：

  • 1 * 藍牙模塊
  • 步驟 15 中安裝好的小車平臺整體

2、將藍牙模塊插接到傳感器擴展板的藍牙接口上，如圖所示
