Arduino自從出現以來可謂是頻頻出彩，喜愛電子制作的人們紛紛入手Arduino，用它做出了美輪美奐的作品，小編也不甘示弱——咱們做不了創客們的大作品，總可以做一些小的吧，正好今天入手了兩個新模塊——MP3和IIC Touch，就做了個好玩的小東西——基于Arduino的觸控式MP3。

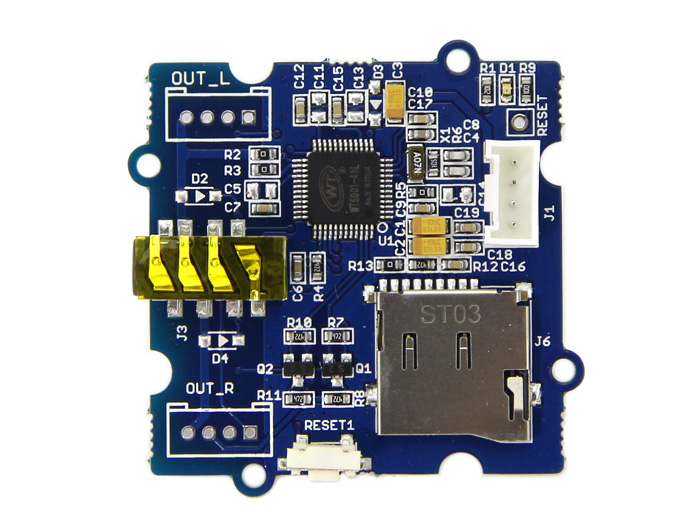

    MP3模塊的主要芯片就是WT5001，支持MP3解碼，支持WAV格式，能夠直接播放Micro SD卡和U盤里的歌曲，雙通道LDO，自帶實時時鐘，配有標準的RS232串口控制。

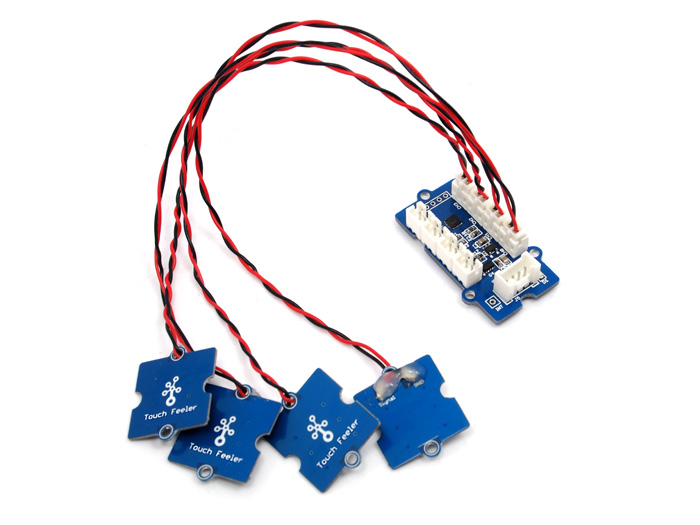

    IIC Touch模塊是一款電容式觸摸模塊，核心器件是MPR121，一款電容式傳感器控制器，通過IIC模式通信，可以連接12個觸摸點。

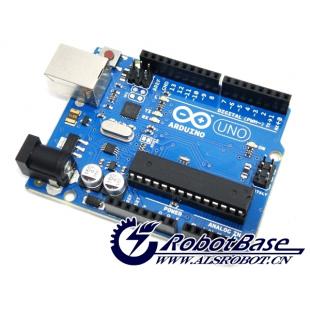

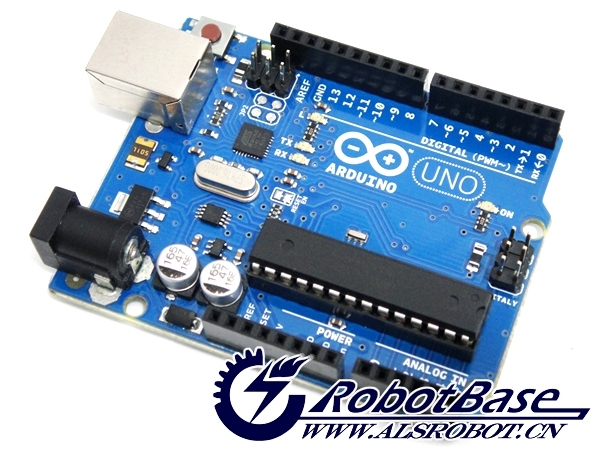

    小編結合手中的Arduino UNO控制器做了一個小實驗——觸摸式MP3，除了上面涼兩款模塊以外，我們還需要一個Arduino控制器，

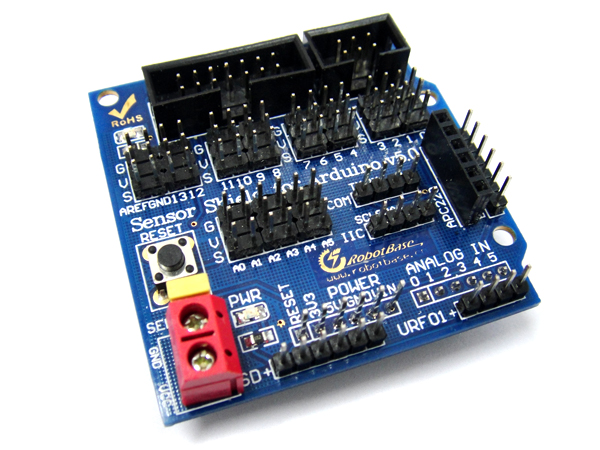

    一個Arduino傳感器擴展板，

    使用了傳感器擴展板之后，我們就可以輕松的使用串口和IIC接口了。

    首先將MP3模塊連接到擴展板的串口通信端口，然后再將Touch模塊連接到IIC端口上，下面就讓我們開始觸控式音樂之旅吧！哦，忘了最重要的東西了——代碼，篇幅有限，小編就在文章中公布部分源碼，全部代碼可以點擊這里下載

void  CheckStatus()

{

  if ((status1&0x01)==0x01)

  {

      StateOfTouch1 =1;

  }

  else

  {

    if (StateOfTouch1 ==1) //如果CH0被觸摸，則開始播放音樂

    {

     Serial.println("channel 0 has pressed..");

     Serial.write(0x7E);

     Serial.write(0x02);

     Serial.write(0xA3);

     Serial.write(0x7E);

     StateOfTouch1 =0;

    }

  }

  if ((status1&0x02)==0x02)

  {

      StateOfTouch2 =1;

  }

  else

  {

    if (StateOfTouch2 ==1) //若果CH1被觸摸，則停止播放音樂

    {

      Serial.println("channel 1 has pressed..");

      Serial.write(0x7E);

      Serial.write(0x02);

      Serial.write(0xA4);

      Serial.write(0x7E);

      StateOfTouch2 = 0;

    }

  }

  if ((status1&0x04)==0x04)

  {

      StateOfTouch3 =1;

  }

  else

  {

    if (StateOfTouch3 ==1) //如果CH2被觸摸，則播放下一曲

    {

       Serial.println("channel 2 has pressed..");

       Serial.write(0x7E);

       Serial.write(0x02);

       Serial.write(0xA5);

       Serial.write(0x7E);

       StateOfTouch3 = 0;

    }

  }

  if ((status1&0x08)==0x08)

  {

      StateOfTouch4 =1;

  }

  else

  {

　　if (StateOfTouch4 ==1) //如果CH4被觸摸，則進入循環播放模式

    {

     Serial.println("channel 3 has pressed..");

     Serial.write(0x7E);

     Serial.write(0x03);

     Serial.write(0xA9);

     Serial.write(0x02);

     Serial.write(0x7E);

     StateOfTouch4 =0;

    }

  }

}

    上面的代碼只設置了四個簡單的功能，我們可以使用此模式進行音量的加減，以及其他播放模式的設置等功能。

    這款MP3播放器還可以驅動自帶電源的小型音箱，我們就可以把上面的小作品進行擴展了，利用Arduino藍牙模塊、無線數傳模塊等將有線控制變?yōu)闊o(wú)線控制，再把播放器隱藏起來，當有客人來的時候，我們只需要在特定的位置觸摸一下，美妙的音樂就響起了，小編一定要抓緊時間做一個！
