    【創客學堂】如何在windows系統下用串口通信完爆raspberry pi（樹莓派）

    編輯：Jacky2013-09-09 瀏覽次數：5125

        在沒有網絡，沒用鍵盤，沒有顯示器的情況下，控制樹莓派就成了一個問題。 通過串口通訊果斷的試用了一次發現效果不錯，下面就和大家一起分享一下。

    所需設備：

    1.raspberry pi 板子一塊

    2.一張SD卡（至少2G我們采用8G）

    3.一根USB電源線（5v/700ma以上）

    4.一根usb B型口線

    5. 一個USB to TTL Board（USB 轉串口）

    6.3P 杜邦線一個

    樹莓派



    具體操作過程：

    下載系統鏡像文件，并寫入sd卡中

        首先要把鏡像文件下載到準備的sd卡上去，鏡像文件可以到官網下載，在官網上可以看到多個不同的系統鏡像，可以根據自己的需要下載所需的鏡像。

        我下載了Raspbian "wheezy"這個鏡像，接下來要把鏡像文件寫入到sd卡上去。把下載下來的zip文件解壓以后，得到一個img文件。然后把sd卡通過讀卡器插到電腦上，系統會自己掛載sd卡，千萬不要直接直接把鏡像文件拖進去，這樣是沒有用的。我們可以通過USB Image Tool將鏡像文件寫入到SD卡中。

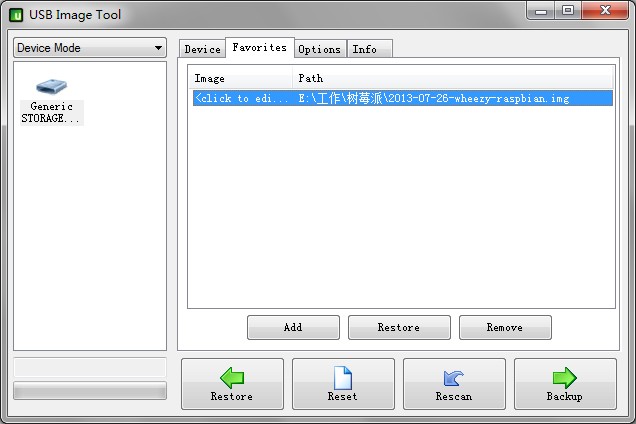

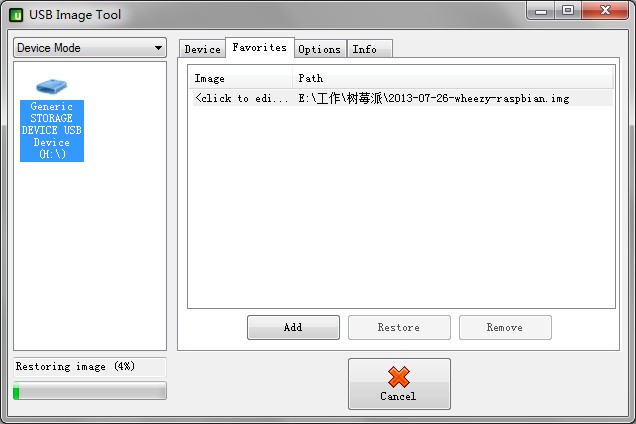

         打開軟件點擊Favorites添加系統鏡像文件，點擊Restore開始將鏡像文件寫入到SD卡中。




        這樣一個帶有系統的樹莓派SD卡就制作完成了。在這是會看到8G的內存只剩下50多MB說明系統已經成功刷入到SD卡中，不見存儲空間為Linux系統下的分區在Windows下部顯示。


    串口的連接



        串口我使用的是USB to TTL Board，通常串口共有4根，分別為紅，綠，白，黑。這里我們不需要從串口取電，所以紅色的在這里不需要用到。

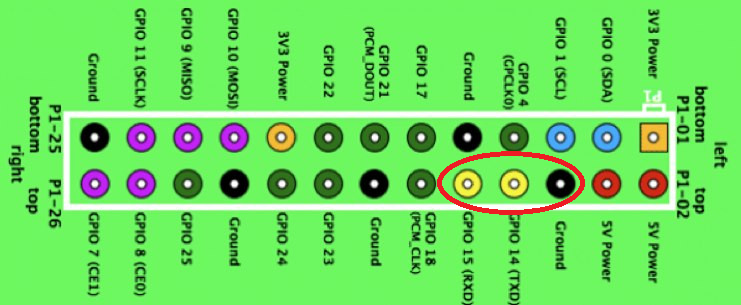

        黑線是接地線(圖中的ground)，TXD(下圖的GPIO 14)，RXD(下圖的GPIO 15)


    Raspberry piRaspberry pi

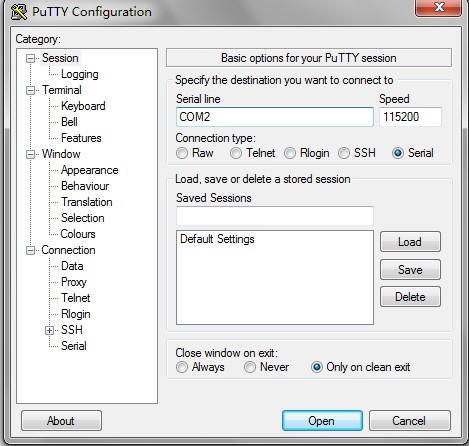

        奧松機器人的USB to TTL Board是不需要驅動，在電腦可以直接在設備管理中找到COM口，連接好線路后，將usb口連接到電腦上，然后使用PuTTY軟件和串口進行通訊。打開軟件選擇serial設置串口號，波特率設置為115200。



        點擊Open給樹莓派上電會在窗口中看到類似Linux終端的界面。





        開機會加載系統文件當加載好內核文件后為我們輸入賬號和密碼,賬號是pi，密碼為raspberry當我們輸入無誤后就可以訪問系統中的目錄文件。





        下面我們就可以盡情的享受樹莓派神奇了，不用東奔西走的在尋找顯示了，你還在猶豫么快買個pi上手試試吧讓自己也成為 有pi一族。

    系統下載網址 http://www.raspberrypi.org/downloads

    USB Image Tool 下載地址http://pan.baidu.com/share/link?shareid=3094444598&uk=2651806117

    欲了解更多<愛上Raspberry Pi>請下載電子書：http://pan.baidu.com/share/link?shareid=2305046148&uk=2651806117
