二代XBee

    XBee模塊是采用ZigBee技術的無線模塊，通過串口與Arduino等設備間進行通信，能夠非常快速地實現將設備接入到ZigBee網絡的目的。

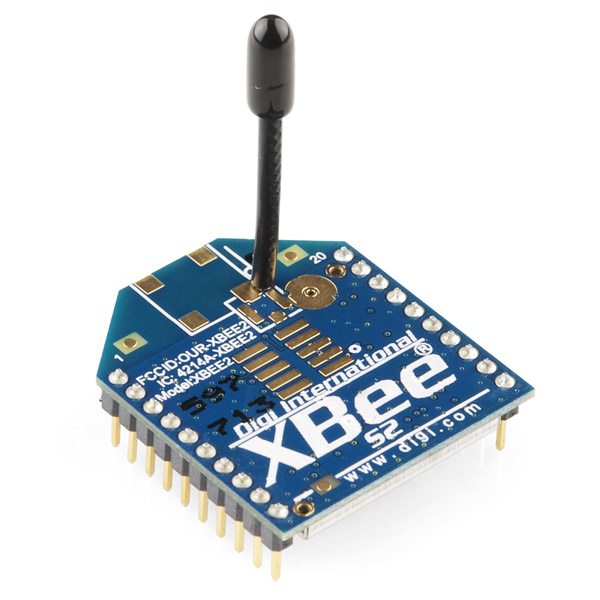

    這是一款全新的Digi出品的2.4Ghz Xbee XB24-Z7WIT-004無線傳輸模塊。版本改進了輸出功率和傳輸協議。S2系列和基本款有著一樣的引腳定義，但是更強的輸出功率-2mW。其傳輸距離可最大可達到120米（室外空曠距離）以及高達250kbps的傳輸速率。這款模塊提供了非?？煽康臄?shù)據傳輸，任何有串口輸出的設備都能用該模塊進行數據傳輸，支持點-點和多點的網絡傳輸。

二代XBee組態設定

    要設定二代XBee的組態，需要將XBee插接到Windows電腦的一個USB接口上。在電腦和XBee之間還需要有USB轉TTL模塊以便連接。

1.打開設備管理器（按下Window-R，輸入decmgmt.msc，然后按下Enter鍵），展開端口（連接口（COM和LPT））部分，然后注意XBee所插入的USB Serial Port編號（若不清楚是哪個接口，可重新插拔連接XBee的USB-TTL模塊），離開設備管理器。

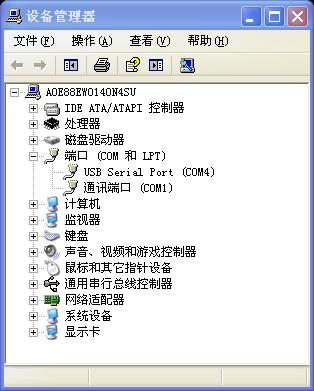

在設備管理器中查看連接XBee的COM序列號

2.執行X-CTU應用程序，選擇前一步所用的COM口序列號，然后按下“Test/Query”確保X-CTU有連接到所使用的XBee。

3.切換到Mdoem Configuration的頁面，選擇“Read”，X-CTU會讀取XBee當前模式，以及目前組態。

4.在Function Set下，選擇ZIGBEE COORDINATOR AT（而非API）。

5.檢查Version選項，選擇最新可以用的初體版本。

6.按下“Show Dfaults”。

7.更改PAN ID，范圍從0到1234，或者是任何16進制的數值，只要能夠確保相同的網絡中，所有XBee設備有相同的PAN ID（如下圖）。

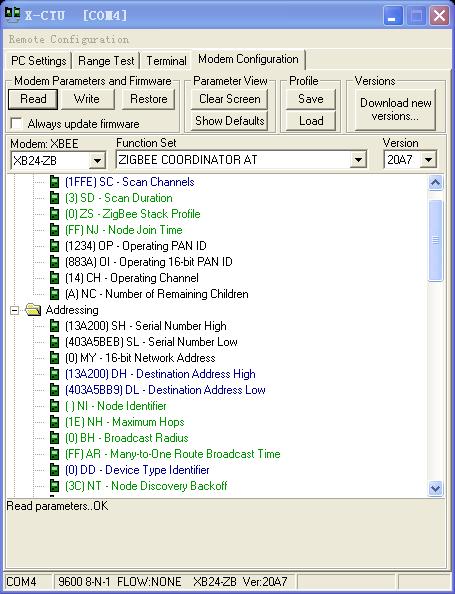

在X-CTU軟件中設置XBee參數

8.按下“Write”。

9.按下Terminal頁面。

10.接下來關掉執行中的X-CTU，拔除插在電腦上的USB-TTL，更換上面的XBee，重復前述的步驟，（在第二部需重新打開X-CTU），但這次第四步中，F(xiàn)unction Set不選擇ZIGBEE COORDINATOR AT，而是ZIGBEE ROUTER AT。

    若有兩臺Windows電腦，則可以將XBee分別連接到不同的電腦。在兩個XBee和電腦相連，以及兩個X-CTU有各自終端機執行的情況下，可在任何一個XBee的終端機窗口上做輸入，其結果會顯示在另一個XBee的終端機窗口，如此就設定完第一個簡單的XBee Personal Area Network（PAN）。現在可將兩個XBee和兩個Arduino板子詳解，并如同“與Arduino溝通”所述去執行程序。

與Arduino溝通

    現在已經設定完XBee模組的組態，可以關掉Serial Terminal窗口，然后將XBee從電腦上移除。接下來以下圖所示的接線方式連接XBee和Arduino，并且編譯和執行最后的例程，則在串口調試助手中輸入“A”字符時，可以看到Arduino控制器發送的字符串被傳回來，如下圖。

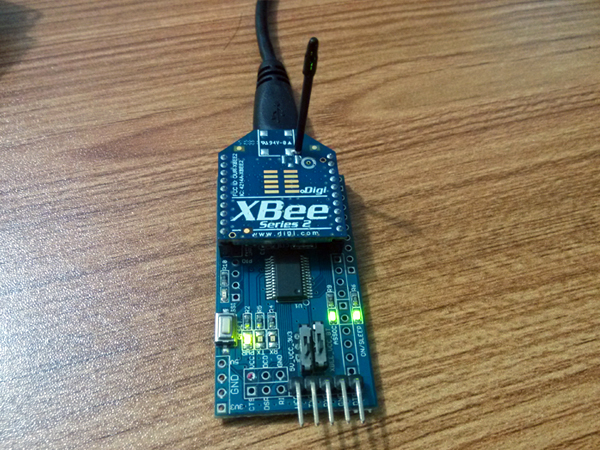

XBee通過USB-TTL模塊連接至電腦

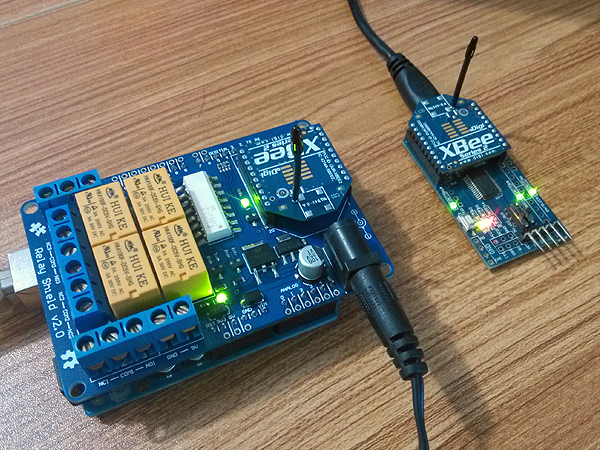

XBee通過繼電器擴展板上的接口連接至Arduino控制器

電腦通過XBee模組實現與Arduino控制器進行通信

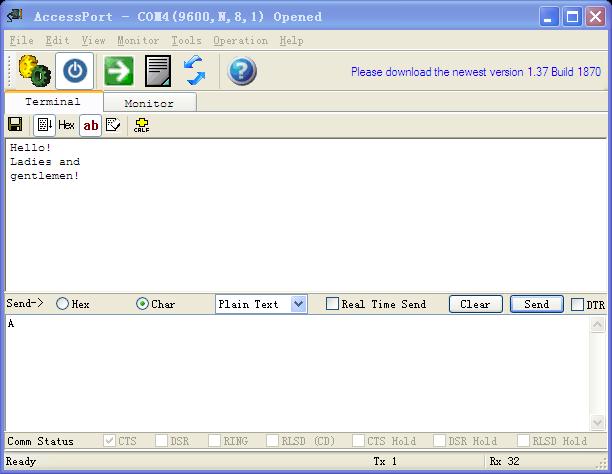

串口調試助手發送字符“A”，Arduino控制器返回字符串
