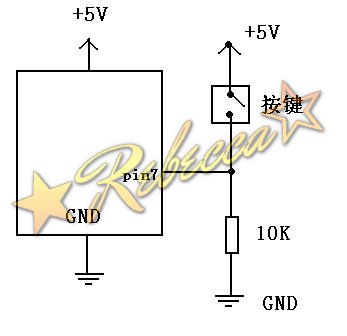

今天我們借助一個按鍵開關來聊一下有關Arduino“數字寫入”的問題，眾所周知開關就是可以控制某段電路斷開或接通的元件，但是怎么能通過一個按鍵開關控制Arduino某一數字接口的電位呢？讓我們來用按鍵連接一個正邏輯電路（如下圖），10K電阻接地，按鍵開關連接+5V，公共端與Arduino板子的pin7口連接,這里的接口并不唯一，我選擇數字接口pin7，任意一個數字接口都可以被選擇。按鍵按下即給pin7口寫入高電平，松開按鍵即給pin7口寫入低電平。

注：如要連接負邏輯電路，只需將按鍵開關與電阻調換位置即可，結果將于正電路相反。

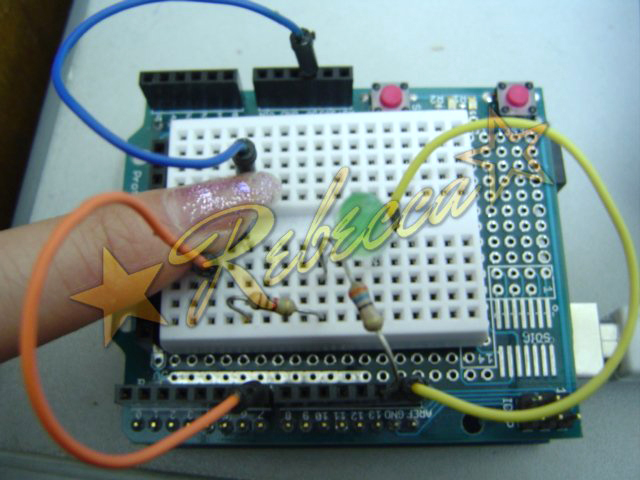

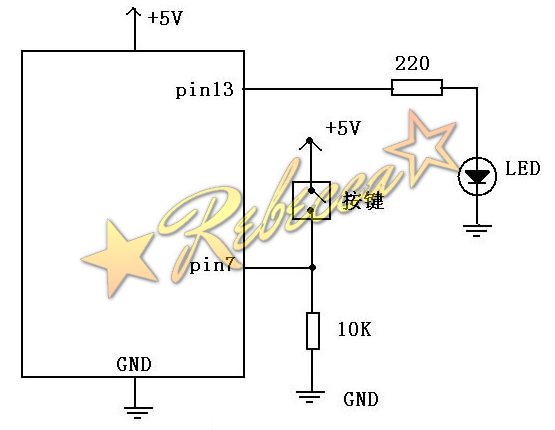

我們再使用pin13口接入一個LED測試燈，電路如圖：

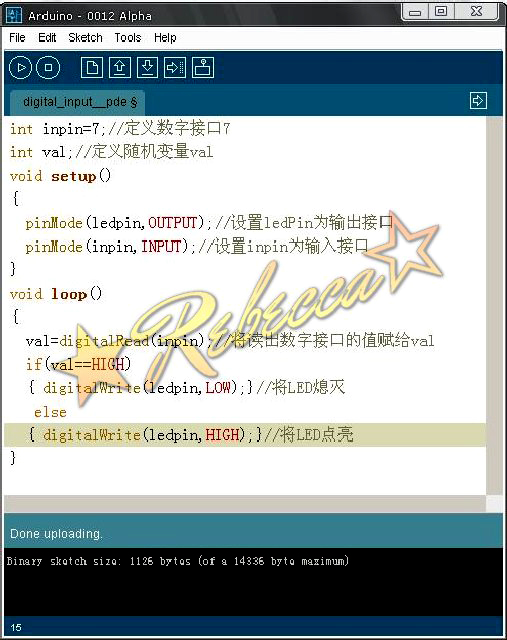

接下來就可以編寫程序了，程序里我們會用到digitalRead()函數，在編寫程序的過程中有兩點值得我們注意的地方，一是在setup()函數中，會用到pinMode(inpin,INPUT)進行設定inPin接口為輸入接口，二是在loop()函數中，會用到digitalRead()來讀取數字接口的值，例如：val=digitalRead(inpin);。

現在你將程序下載到Arduino板子上了。

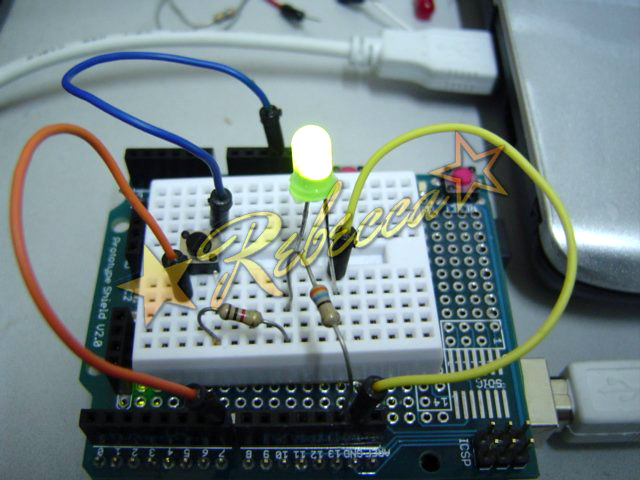

按下按鍵看看會發生什么吧！
