擔心夜幕中有小偷在移動？或是誰家的貓貓狗狗跑進家來自己卻渾然不知？

    今天小奧就教大家利用紅外熱釋電傳感器玩轉報警神器，只要“小貓貓”、“小狗狗”在動，保證抓TA個正著：紅外熱式電傳感神器在手，想跟我玩“貓膩”？沒門！

    紅外熱釋電傳感器能響應空間內紅外線的變化，因此當人體移動時它會告訴我們房間內有人，并且在移動。組裝搭配紅色LED燈，紅燈閃爍醒目報警。

    好啦！下面小奧就要展示組裝步驟了，各位松籽們可要緊跟小奧思路哦～讓我們一起輕輕松松打造一款屬于自己的報警神器！

基本配件：

CarDuino UNO R3控制器×1

USB下載線×1

大面包板×1

跳線若干

紅外熱釋電傳感器×1

電阻×1

傳感器連接線×1

紅色LED燈×1

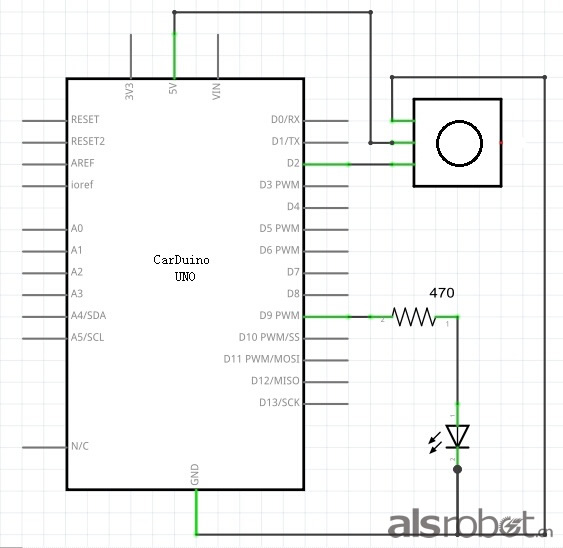

紅外熱釋電傳感器人體檢測報警原理圖

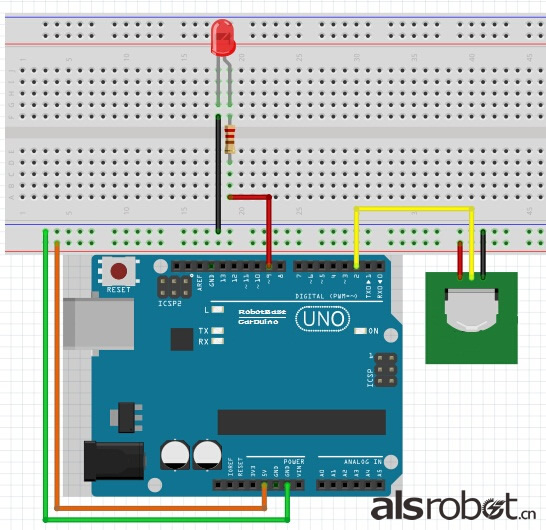

紅外熱釋電傳感器人體檢測報警面包板接插圖

紅外熱釋電傳感器人體檢測報警實物連接圖

    按上面所示的面包板接插圖及原理圖接好電路，然后將下面的程序下載到CarDuino UNO R3 控制器中。

紅外熱釋電傳感器人體檢測報警程序：

int ledPin = 9;  //定義ledPin引腳為9

int sensor = 2;  //定義sensor引腳為2

int val = 0;  //定義變量儲存?zhèn)鞲衅鞯姆祷刂?/span>

void setup()

{

pinMode(ledPin, OUTPUT);//設定ledPin引腳為輸出狀態

pinMode(sensor, INPUT); //設定sensor引腳為輸入狀態

}

void loop()

{

val = digitalRead(sensor); //讀傳感器的值

if(HIGH == val)    //如果檢測到人移動

{     //讓燈閃爍

digitalWrite(ledPin,LOW);

delay(1000);

digitalWrite(ledPin,HIGH);

delay(1000);

}

else digitalWrite(ledPin,LOW); //如果沒有檢測到人移動,熄滅LED燈

}

    好啦！到這里，一個神奇的報警器就組裝好啦！當紅外熱釋電傳感器檢測到有人經過時，LED燈會閃爍；無人經過時，LED燈會熄。

    你也想擁有這樣一款報警器？動手做起吧～組裝過程遇到困難或了解組裝配件更多信息，可關注微信（alsrobotbase）留言給小奧獲取幫助哦～讓我們一起做個無極創客吧！
