一、產品開箱簡介

a. 產品包裝評價；

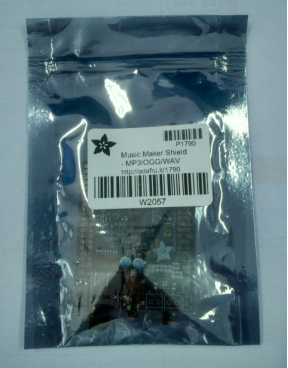

Adafruit Music MakerMP3 Shield for Arduino （以下簡稱MakerMP3）包裝描述：

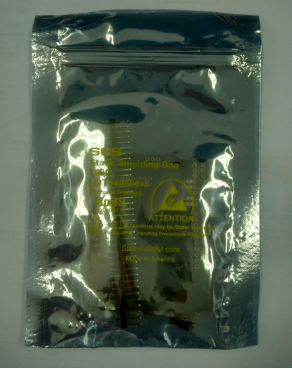

1、防靜電袋包裝，自帶自封口。

2、防靜電袋外貼一個產品標簽，包含Adafruit品牌  logo、產品名稱、產品條形碼、日期等信息。

評價：產品帶自封口，包裝方便；MakerMP3板子采用防靜電袋包裝，防塵、防電、隔濕，比較合理。

b. 包裝內配件描述。

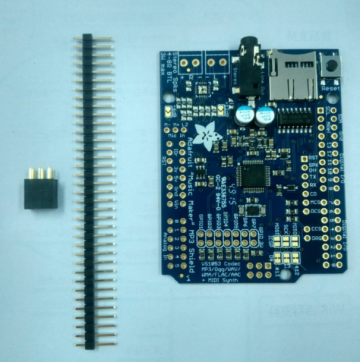

   包裝內配件：MakerMP3一個、排針一條、6pin插座一個；如圖：

二、產品外觀展示

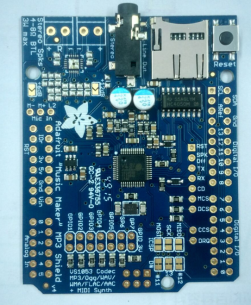

 a. 產品整體展示；

尺寸：69mm x 53mm x 2mm

重量：14.7g

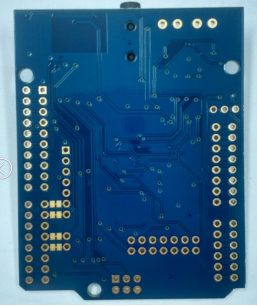

整體評價：MakerMP3板子采用藍油白字，布局工整，標識清晰，元器件全部擺放在正面，比較美觀。

b. 產品細節展示。

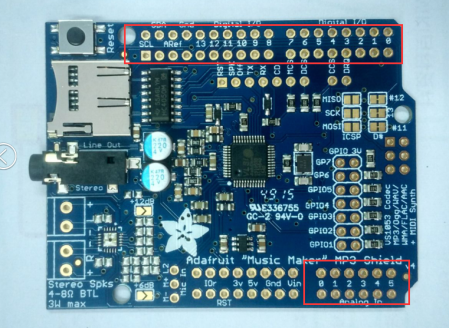

1、產品除了自身功能外，還有很多的I/O可以使用，方便二次開發。

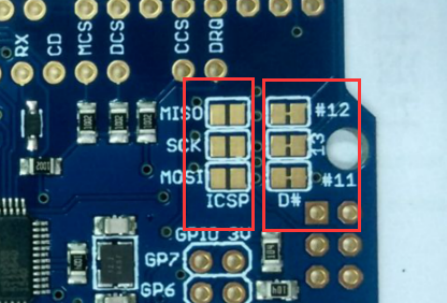

2、SPI通信跳線，當控制器使用Mega或Leonardo系列，需將下圖所示的ICSP位置短接，同時可以將D#位置的連接割斷，從而釋放數字口11~13。

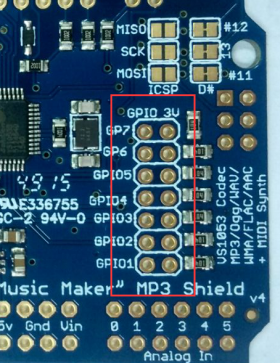

3、GPIO的口上拉電阻選擇配置接口，如圖：左邊的一列是GPIO引腳，本身接100k的下拉電阻，右邊的一列是3.3V電壓，當使用上拉電阻時，可將其短接。

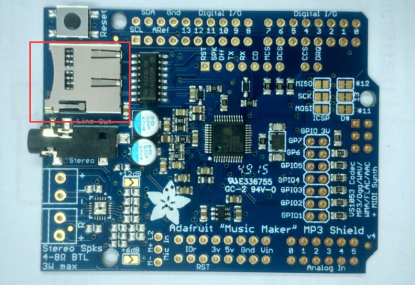

4、為了儲存和播放MP3、WAV、OGG等格式音樂文件，該板子上安裝了一個MicroSD卡卡槽，位于板子的左上角，安裝時輕輕推進即可卡?。蝗】〞r(shí)，在輕推一下，SD卡會自動彈出。

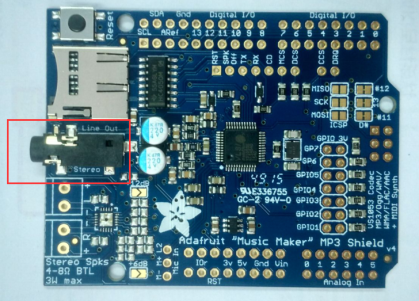

5、模塊的輸出，采用立體3.5mm插孔，配合音響、耳機等音頻設備，位于MakerMP3板子的左邊，如圖：

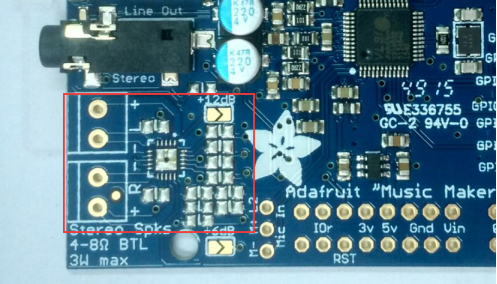

6、左下角是立體聲放大部分，橋接負載輸出，可以直接驅動揚聲器，使用時不可以在接放大器。

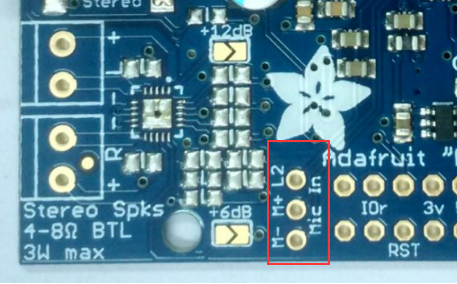

7、麥克風輸入接口，可以用來錄音。

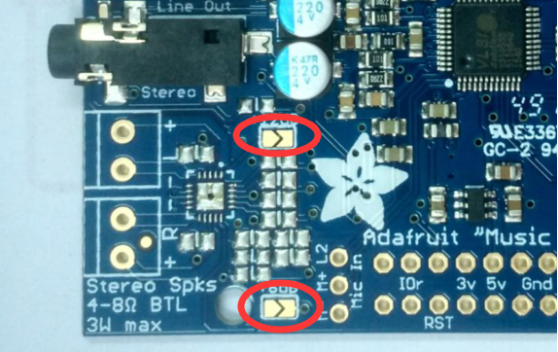

8、輸出增益調節焊點，當需要更大的輸出增益時，可以短接+6dB或者+12dB。

三、產品使用體驗

a. 產品使用/操作方法簡介；

使用方法步驟：

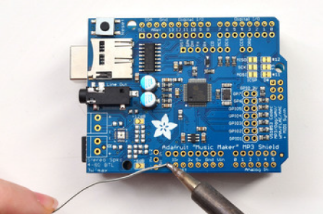

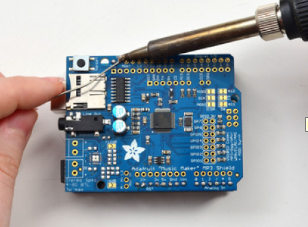

1、焊接排針和6pin底座；

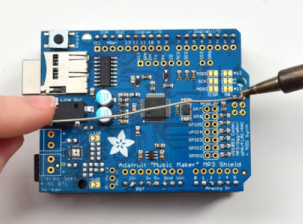

2、若控制器使用Mega或Leonardo系列，則需將ICSP處短接，若采用Arduino控制器，則忽略此步。

3、準備一張MicroSD卡，下載兩首歌，重新命名為track001.mp3 and track002.mp3，放入SD卡根目錄下，完成后，將卡插入MakerMP3板上。

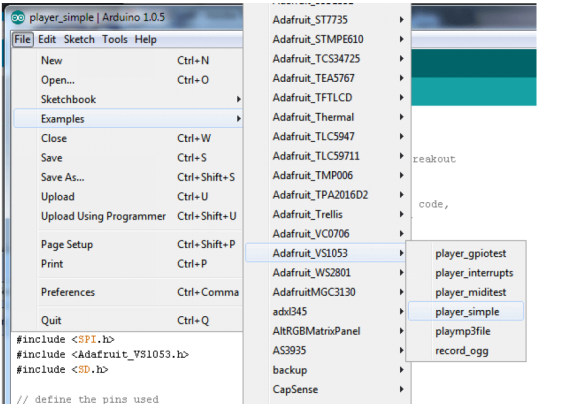

4、將焊接好的MakerMP3連接在控制器上，在此以Arduino為例，點開如下連接，下載庫文件，將其放入Arduino Library 文件下，打開例程，燒入程序，如圖所示。

https://codeload.github.com/adafruit/Adafruit_VS1053_Library/zip/master（庫文件）

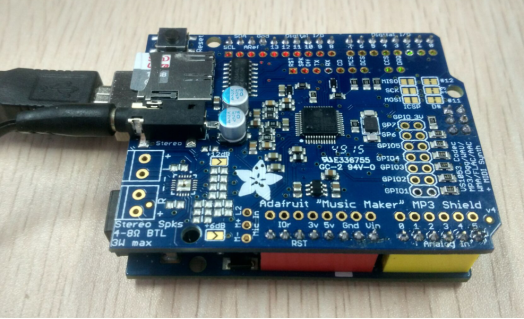

5、插上耳機，可以欣賞音樂了。

b. 特色功能體驗/測試；

1、可以接入麥克風，錄制聲音；

2、可以增加放大電路，來驅動音箱設備播放音樂，也可以直接用耳機。

3、SPI 通信接口可以根據需要，選擇通斷方式。

4、GPIO引腳可以根據實際情況，選擇連接上拉電阻還是下拉電阻。

5、MakerMP3板子在實現自身功能外，還可以擴展出許多控制器的I/O引腳。

c. 基礎功能體驗/測試；

基礎功能：可以播放MP3, AAC, Ogg Vorbis, WMA, MIDI, FLAC, WAV (PCM and ADPCM)等多種格式的音樂文件。

四、評價及總結

a. 評價可包括產品的實用程度/能否滿足使用需求/軟硬件平衡/功能評價/使用效果/性價比/購買建議等；

作為單片機的產品，MakerMP3板子可以作為音樂播放開發板進行研究學習，它與多個控制器兼容性的整體設計和GPIO、MCS、DCS等端口的選擇通斷的局部設計，都是很值得學習的，這樣做給開發使用帶來很大的方便；在從實際的使用方面來講，跟市場的成熟音樂播放產品來比，使用起來相對麻煩，需要修改程序或者修改音樂文件的名字才可以正常播放，另外音樂的質量相對較差。

五、修改建議

a. 對產品的改進或建議

建議：音樂正常播放的時候，建議增加指示燈，否則在沒有接耳機的時候，不知道板子有沒有正常工作。
