產品介紹：

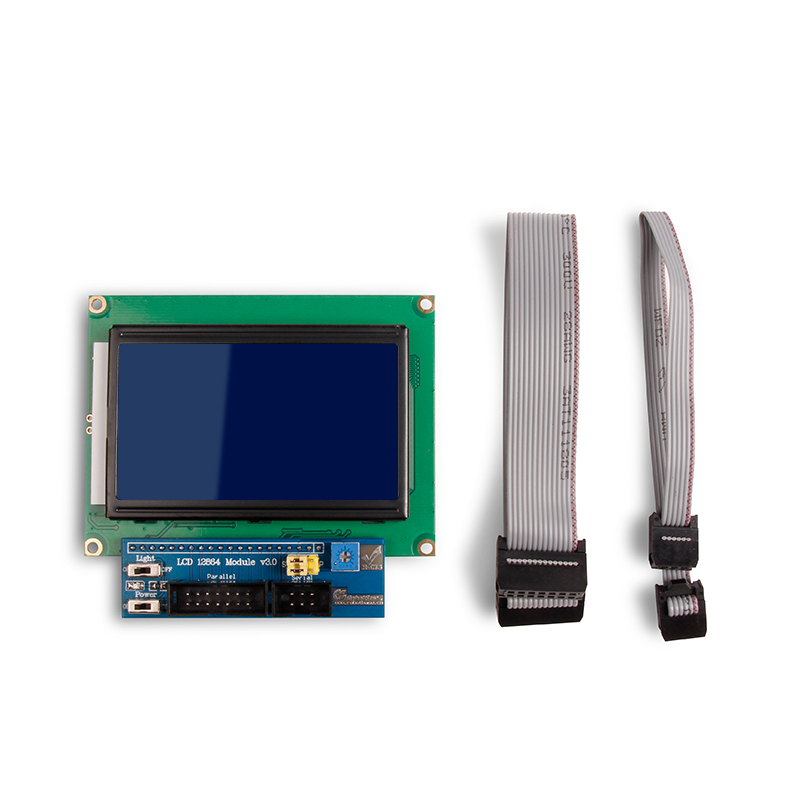

奧松機器人新推出的12864液晶板采用的是帶漢字庫圖形點陣液晶顯示模塊，具有串行和并行接口，背光控制開關（串行與并行模式均可使用），對比度調節旋鈕，板上集成IDC6插座和IDC14插座，可通過套件中附送的專用連接線與Arduino傳感器擴展板連接，無需再買相關轉接板，通過我們提供的例子程序，您可以用Arduino控制器做控制完成顯示8192個中文漢字（16X16點陣）、128個字符（8X16點陣）和圖形顯示（128X64點陣）功能，輕松制作Arduino互動顯示器的選擇。

產品參數：

• 電源電壓：VDD+3.3V～+5.5V(內置升壓電路，無需負壓)
• 控制器：ST7920
• 點陣個數：128列×64行
• 顯示顏色：藍底白字
• 可視角度：170度
• LCD類型：STN
• 控制接口：8位或4位并行和3位串行
• LED背光：藍色
• 軟件功能：光標顯示、畫面移位、自定義字符、反白顯示、睡眠模式等
• 邏輯工作電壓(VDD)：4.5～5.5V
• 電源地(GND)：0V
• 工作溫度：-20℃～70℃
• 存儲溫度：-30℃～80℃
• 模塊尺寸：93×70×22mm
• 視域尺寸：73×39mm

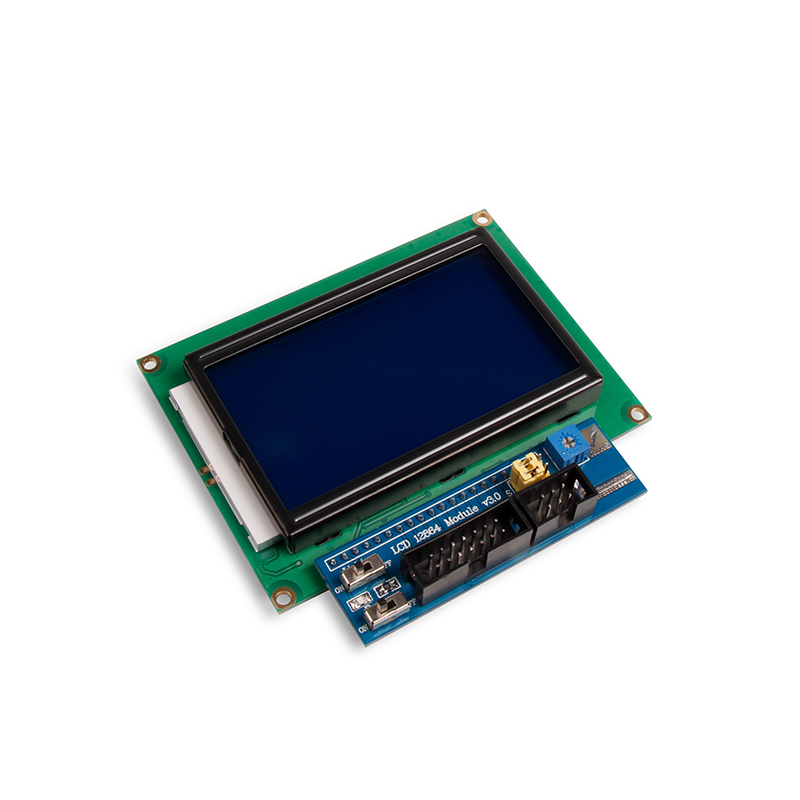

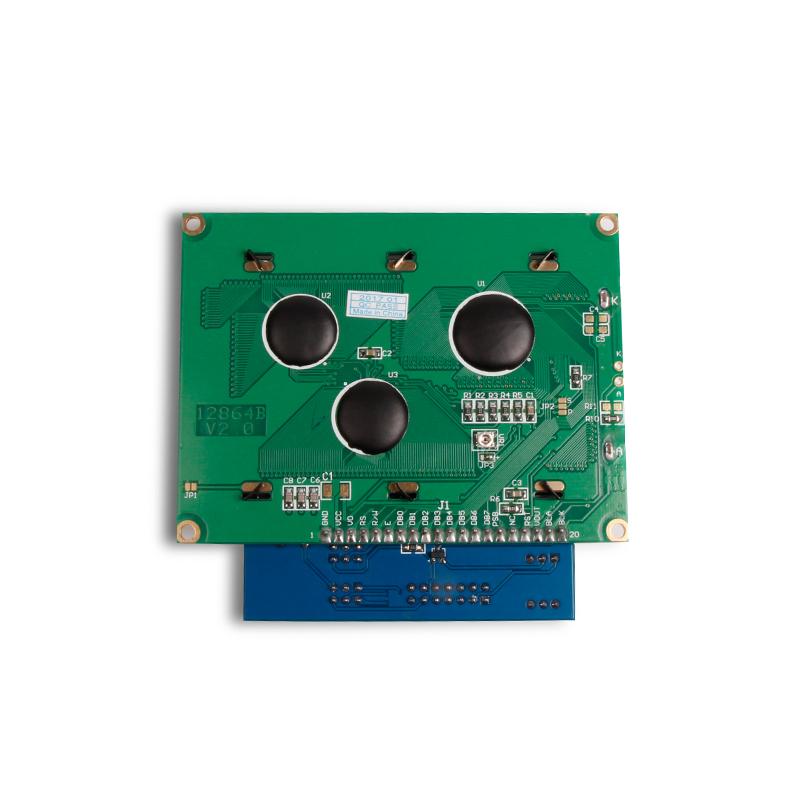

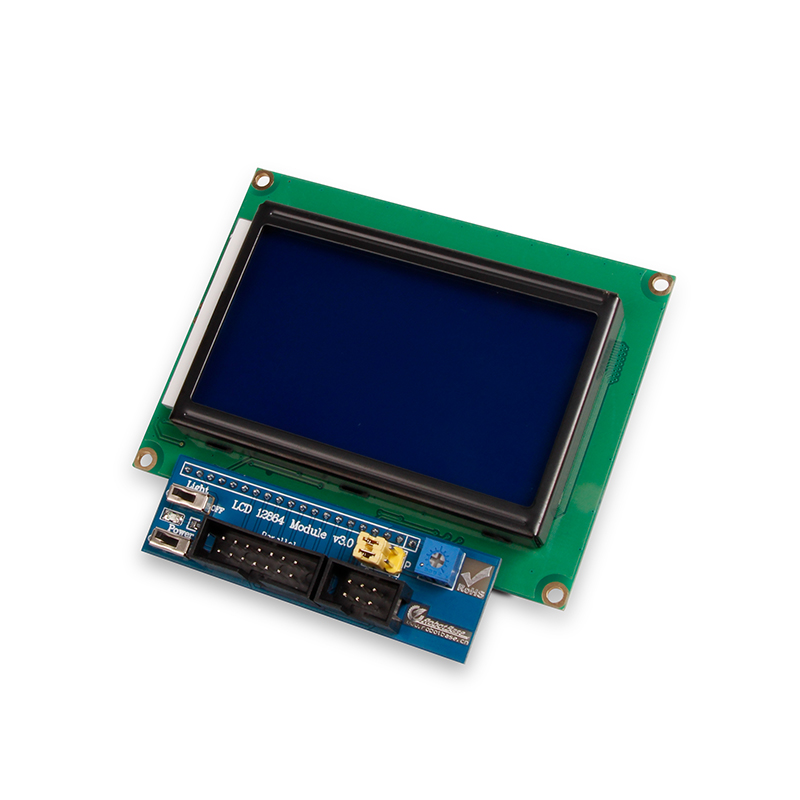

產品圖片：

字跡顯示清晰

圖像呈現流暢

工作于并行模式時的引腳定義：

PIN1------ GND 電源接入 －， 一般接0V。

PIN2------電源接入 ＋， 一般接5V。

PIN3------對比度調整端，VDD和GND接可調電阻兩端，中間抽頭接至V0。

PIN4------RS 指令/數據選擇

PIN5------R/W 讀寫選擇

PIN6------E，信號使能

PIN7------D0，數據位0

PIN8------D1，數據位1

PIN9------D2，數據位2

PIN10-----D3，數據位3

PIN11-----D4，數據位4

PIN12-----D5，數據位5

PIN13-----D6，數據位6

PIN14-----D7，數據位7

PIN15-----PSB 并行：PSB=1，可以接VCC； 串行：PSB=0，一般接GND

PIN16 ----NC，不連接

PIN17-----~RST，模塊復位，可不連接

PIN18 ----NC，不連接

PIN19 ----LED+ ，背光 ＋，一般接5V。

PIN20 ----LED- ，背光 －，一般接GND。
