產品介紹：

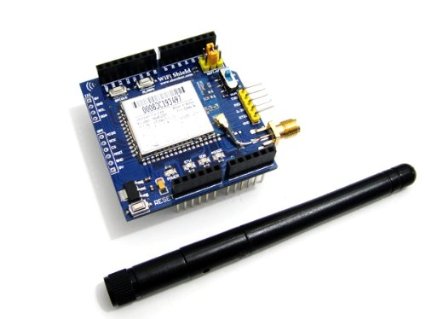

2014推出的WiFi Shield v2.0無線模塊是哈爾濱奧松機器人科技有限公司專門為Arduino愛好者們研發的一款簡單易用、連接方便、性價比高的Wifi無線通信擴展板。該板是基于Arduino接口設計，方便連接Arduino UNO、Arduino MEGA控制器、Arduino ADK控制器。這款模塊具有串行UART、SPI和IIC等接口，AT修改指令通俗易懂。對于那些受WiFi或RF技術限制的用戶，它是一種非常理想的解決方案，簡單一點的說就是個WiFi轉串口模塊。 Wifi Shield v2.0支持的數據速率可達到802.11n于802.11b全覆蓋。在保證低功耗的同時，提高了WiFi的覆蓋范圍，并且支持多種數據加密方式（WEP WPA WPA2-PSK Enterprise）。這款wifi模塊還具有AP功能，可直接與iPhone iPad Android等無線設備相連接。

規格參數：

• 1.產品名稱：Wifi Shield v2.0
• 2.產品貨號：RB-03T020
• 3.工作電壓： DC5V
• 4.Wifi芯片：WizFi210
• 5.芯片工作電壓：3.3v
• 6.工作溫度：-40~+85℃
• 7.無線標準：兼容IEEE 802.11b/g/n
• 8.數據流傳輸速率：11、5.5、2Mpbs (802.11b)
• 9.調制類型：DSSS, CCK
• 10.支持訪問接入點(AP)、客戶端、網關以及串口到WLAN等模式
• 11.支持協議：UDP, TCP/IP (IPv4), DHCP, ARP, DNS
• 12.支持WEP, WPA/WPA2–PSK加密
• 13.通訊接口：UART, SPI(*), I2C(*)接口
• 14.支持TTL串口到無線的應用(Arduino兼容)
• 15.頻率范圍： 2.4~2.497 GHz
• 16.輸出功率：8dBm ± 1dBm
• 17.數據速率：54Mbps-1Mbps
• 18.尺寸：54x49x11mm
• 19.重量：35g

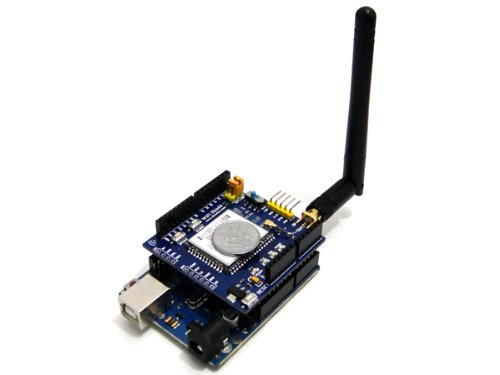

• 20.特點： 采用標準Arduino疊層設計，可輕松插接到標準 Arduino、MEGA、ADK等控制器上通過串行接口與WiFi模塊進行數據指令通信，快速啟動時間：<20msec，具有超低功耗模式(待機模式34μA)。
