產品介紹：

通知：樹莓派驅動板升級啦！新版本不僅外形精巧，擴展接口豐富，而且性能更穩定，與樹莓派控制器結合，優勢是可以與傳感器相連！

奧松機器人鉅惠回饋新老客戶！樹莓派直流電機驅動板全面升級啦！樹莓派直流電機驅動板由奧松機器人研發團隊為廣大樹莓派愛好者量身打造。與以前的版本相比，此款樹莓派直流電機驅動板，不僅外形精巧，擴展接口豐富，而且性能更穩定，與樹莓派控制器結合，優勢是可以與傳感器相連（注：老版驅動板不支持）。如果您想制作樹莓派小車，無需東奔西走，奧松機器人配套全都有！親們還在等什么，瘋搶立即開始吧??！

新版樹莓派電機驅動板采用的電路和接口設計，版型符合樹莓派各個版本，與樹莓派配合使用。供電電源采用LM2596開關穩壓電源，具有高效率，輸出電流大，發熱量低等特點。電機驅動板新品采用L293D，封裝尺寸小，合理的電路設計。對外接口方面，采用了奧松新一代防插反接口，和奧松的系列傳感器模塊匹配，更可以直接安裝URF02超聲波模塊和藍牙模塊，制作樹莓派小車更加方便、簡潔。

規格參數：

1.電機驅動輸出接口：雙路雙向直流電機驅動
2.電源輸入接口：7~12V
3.OC輸出接口：兩路集電極開路輸出（25mA，5V電平）
4.板載指示燈：兩個可編程控制LED發光二極管
5.開關量接口：兩路開關量輸入/輸出（3.3V電平）
6.UART接口：3.3V電平6Pin串行接口，可直接連接藍牙
模塊
7.I2C接口：5V電平I2C接口，可駁接各類I2C接口模塊
8.超聲波模塊接口：可直接連接URF02超聲波模塊
9.樹莓派接口：支持樹莓派、樹莓派B+、樹莓派2、樹莓派3b/3b+等
10.外形尺寸：56*40mm

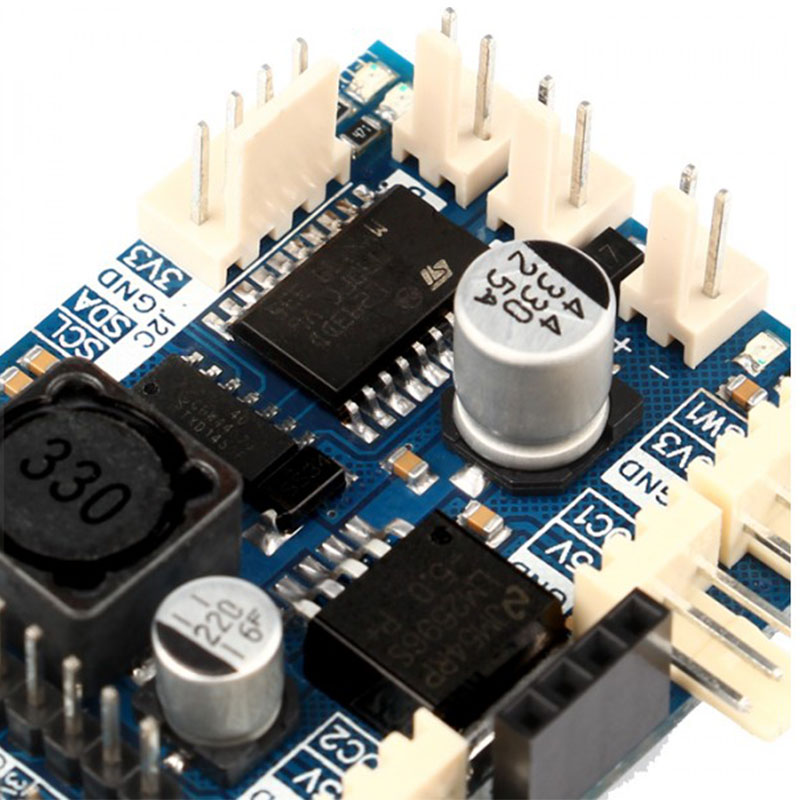

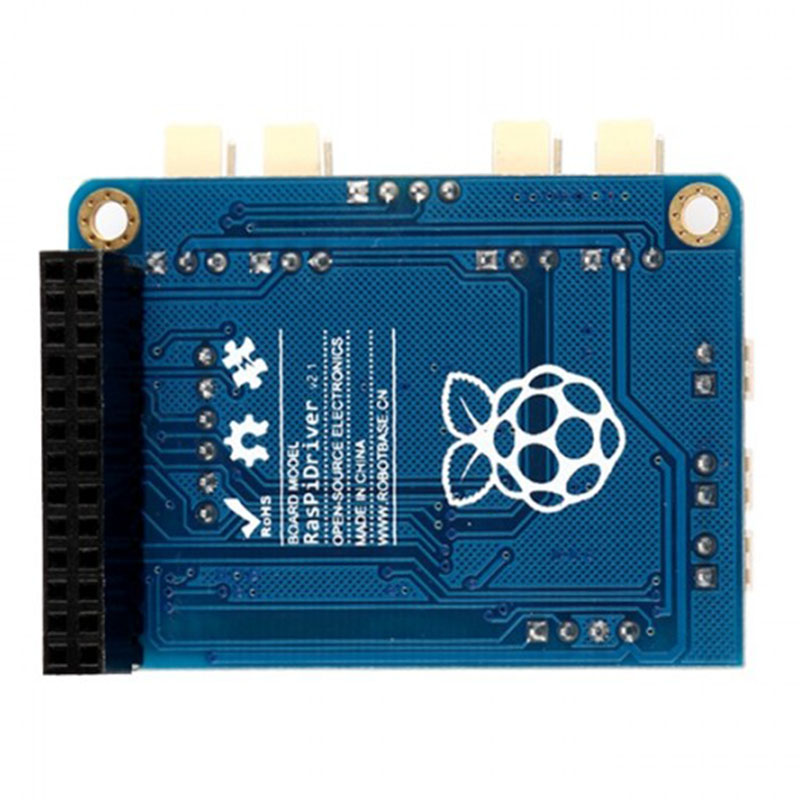

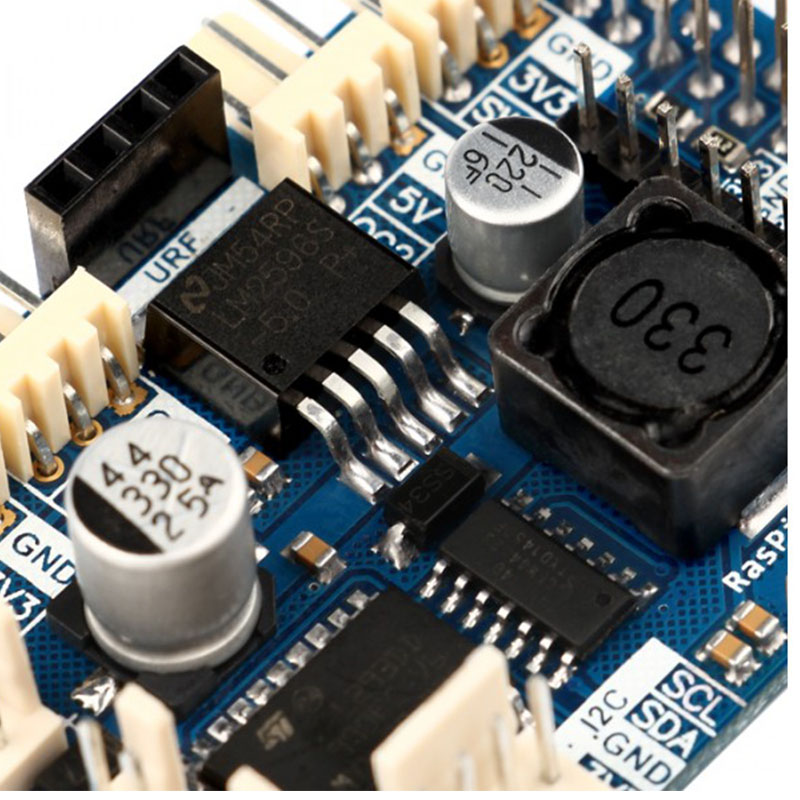

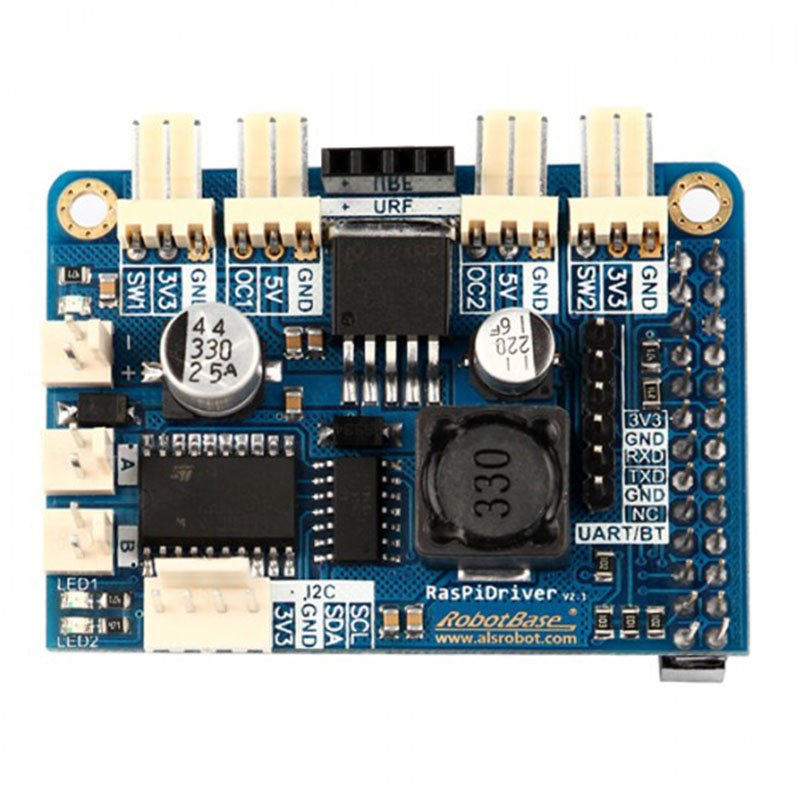

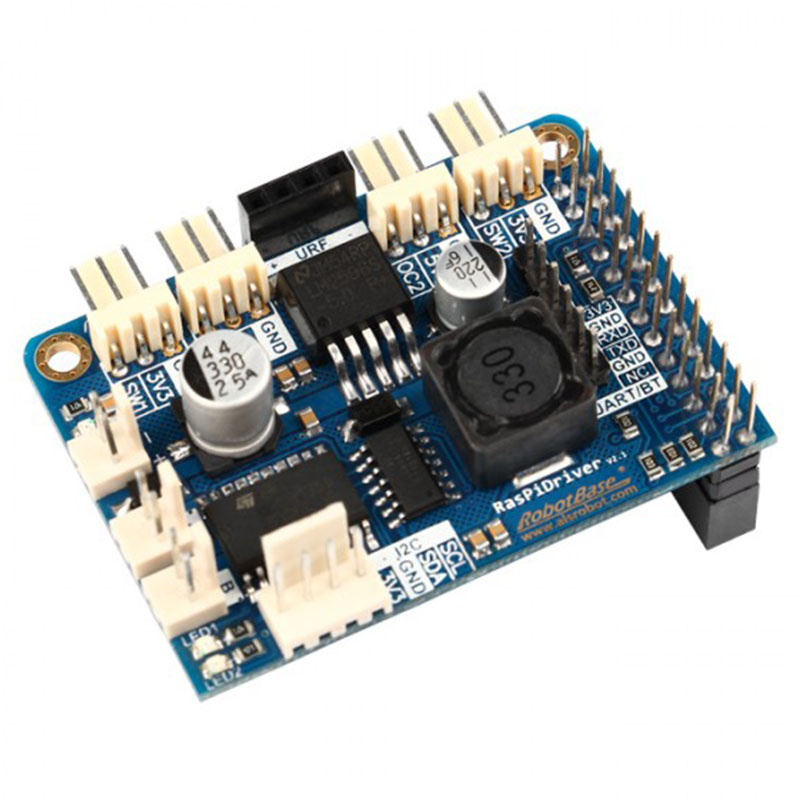

產品圖片：

*此款樹莓派驅動器為圖書配套實驗器件專用驅動器。在書中您可以得到專業的樹莓派實踐指導。

*封面產品：愛上樹莓派套件（樹莓派全家福）

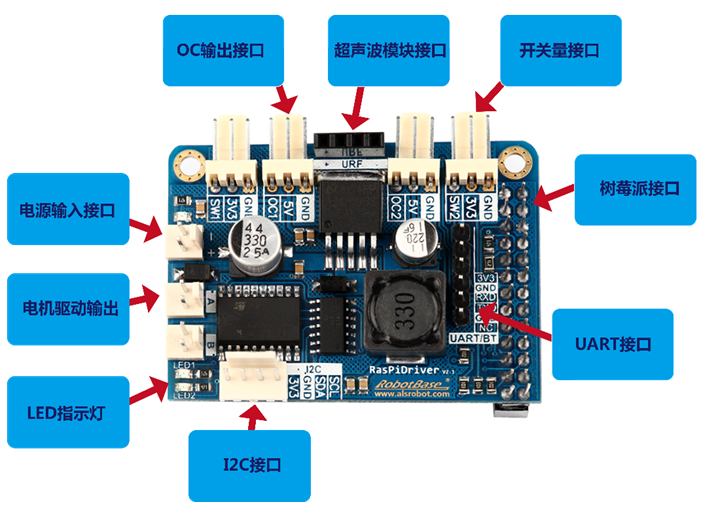

升級后樹莓派驅動板產品接口展示
