通知：

奧松機器人科技有限公司為Sparkfun官方中國區域代理，此款產品為國內首發，火熱搶購中，由于數量有限，拍下時請咨詢客服是否有庫存。

產品介紹：

2013年哈爾濱奧松機器人科技有限公司正式成為美國電子開源硬件巨頭公司Sparkfun中國區域代理商.HMC5883L是奧松機器人引進的Sparkfun原裝進口的三軸數字羅盤。通過I2C接口并提供2.16-3.6V的穩定電壓就可以與HMC5883L完美連接，它可用于各種輪式機器人導航裝置。

此款三軸數字羅盤內含HMC5883L測量芯片，可作為各種輪式機器人導航裝置，可裝在Boe-Bot Kit機器人上，從而做到方位識別定位的作用。附送PC機控制軟件，人機介面簡潔便于操作與觀測，控制器源程序開放，短暫時刻即可架設完成數字式電子羅盤?？膳c多種單片機融合，與BASIC Stamp，Javalin Stamp，以及SX 全系列完全相容。

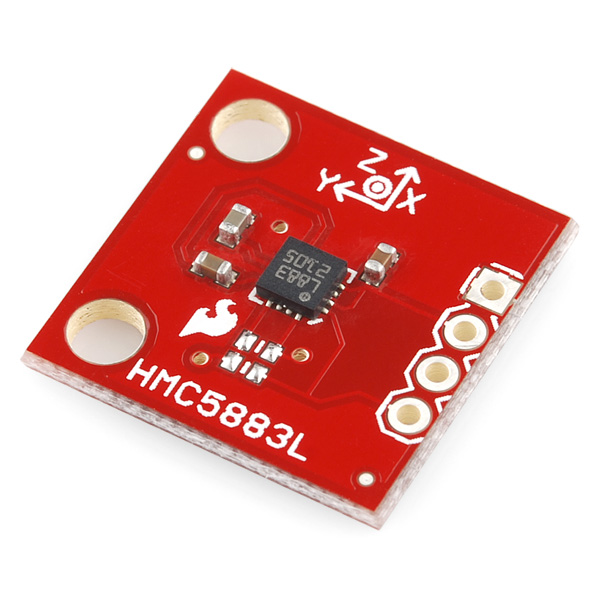

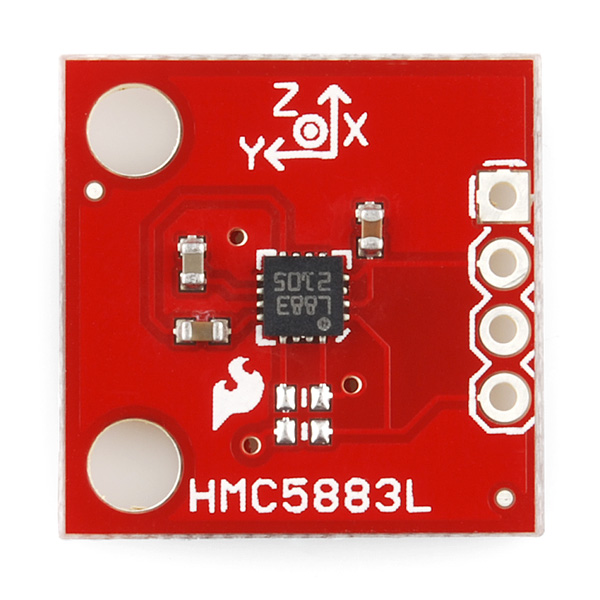

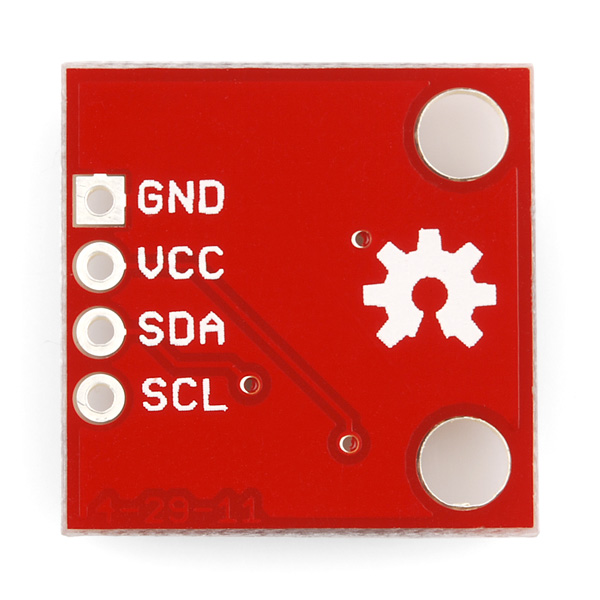

The breakout board includes the HMC5883L sensor and all filtering capacitors as shown. The power and 2-wire interface pins are all broken out to a 0.1" pitch header.

產品參數：

• 1.名稱：三軸數字羅盤
• 2.測量芯片: HMC5883L
• 3.電壓范圍：2.16-3.6V
• 4.電流:100μA（測量模式）
• 5.接口：I2C接口
• 6.精度: 1-2degree

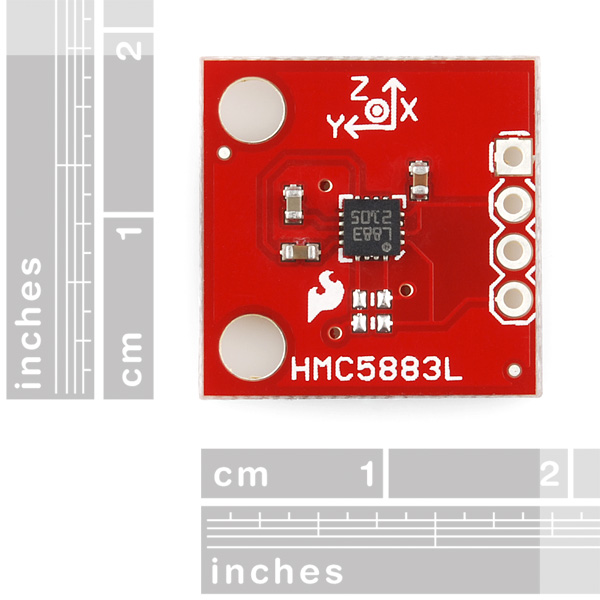

• 7.產品尺寸：0.7x0.7" (17.78x17.78mm)

產品特點：

• 1.三軸磁阻傳感器和ASIC都被封裝在3.0×3.0×0.9mm LCC 表面裝配中
• 2.12-bitADC與低干擾AMR傳感器，能在±8高斯的磁場中實現5毫高斯分辨率
• 3.內置自檢功能
• 4.I2C數字接口
• 5.無引線封裝結構
• 6.磁場范圍廣（+/-8Oe）
• 7.有相應軟件及算法支持
• 8.輸出頻率可達160Hz
• 9.HMC5883L電子羅盤是一種可用于機器人導航的數字傳感器。

產品優勢：

• 1.能讓羅盤航向精度精確達1°到2°
• 2.適合于電池供電的應用場合
• 3.帶置位/復位和偏置驅動器用于消磁、自測和偏移補償
• 4.適用于消費類電子設備中通用雙線串行數據接口
• 5.可獲得羅盤航向、硬磁、軟磁以及自動校準庫
• 6.能應用于個人導航系統和LBS

相關圖片：

產品內部電路圖展示

本產品為原裝進口產品，由于產品涉及國際運費、增值稅和進口關稅款造成成本較高，故本產品不參加促銷活動，請親們不要議價哦！需要直接拍下，多謝親的理解！

相關文檔：

1.Schematic

http://dlnmh9ip6v2uc.cloudfront.net/datasheets/BreakoutBoards/HMC5883L_Breakout-v11.pdf

2.Datasheet(HMC5883L)

http://dlnmh9ip6v2uc.cloudfront.net/datasheets/Sensors/Magneto/HMC5883L-FDS.pdf

3.Bildr Tutorial

http://bildr.org/2012/02/hmc5883l_arduino/
