產品介紹：

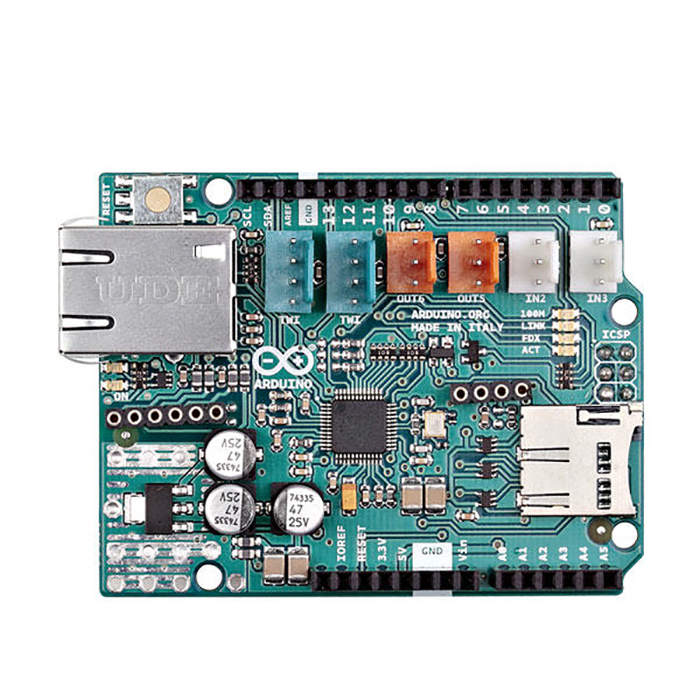

奧松機器人是意大利電子開源硬件巨頭公司Arduino中國區域代理商。Arduino以太網盾板2只需幾分鐘即可將Arduino連至互聯網。只要將該模塊插到Arduino板上，用RJ45電纜（不包含在內）將它連至網絡，按照幾個簡單的步驟即可開始通過互聯網控制您的世界。 Arduino以太網盾板2基于Wiznet W5500以太網芯片。Wiznet W5500提供的網絡（IP）堆棧支持TCP和UDP協議。它可以同時支持8個套接字連接。使用以太網庫寫入sketch（它是Arduino程序，是一個可以上傳并運行在 Arduino 板上的代碼單元），其利用盾板連至互聯網。以太網盾板2利用貫穿盾板的長繞線排與Arduino板連接。這能保持引腳布局完整無缺，讓另一個盾板堆疊其上。

產品參數：

• 1.產品名稱：Arduino Ethernet Shield 2

• 2.產品貨號：RB-01C116

• 3.工作電壓：5V（由Arduino板提供）

• 4.以太網控制器：帶有內部32K緩沖器的W5500

• 5.連接速度：10/100Mb

• 6.通過SPI端口連接Arduino

產品說明

新版電路板公開了Arduino Uno板R3上的1.0管腳。以太網盾板2有1個標準RJ-45連接，具有集成式線路變壓器和以太網供電功能。有1個板載micro-SD卡槽，可用于存儲文件。它與Arduino Uno和Mega（采用以太網庫）兼容?？梢酝ㄟ^SD庫訪問板載micro-SD讀卡器。使用該庫時，SS在引腳4上。盾板的原始版本包含1個全尺寸SD卡槽，現在則不支持。 盾板還包含1個復位控制器，確保加電時W5500以太網模塊正確復位。盾板的先前版本與Mega不兼容，需要在通電后手動復位。盾板不帶內置式PoE模塊。它是一個須另外添加的獨立元件。 Arduino能夠利用SPI總線（通過ICSP頭）與W5500和SD卡通信。在Uno 中，這在數字引腳10、11、12和13上；而在Mega中，這在引腳50、51和52上。在這2款電路板上，引腳10都用于選擇W5500，而引腳4用于選擇SD卡。這些引腳不能用作通用I/O。在Mega上，硬件SS引腳，53，并不用于選擇W5500或SD卡，但它須充當輸出，否則SPI接口無法工作。 請注意，由于W5500和SD卡共用SPI總線，所以一次只有一個起作用。如果您的項目需要同時使用這2個外設，則需要通過相應的庫進行處理。然而，如果您的項目未使用其中一個外設，那么您需要明確地取消選擇它。如需取消使用SD卡，請將引腳4設為輸出并寫入高值。如需取消使用W5500，請將數字引腳10設為高輸出。盾板提供1個標準RJ45以太網插座。盾板上的復位按鈕可復位W5500和Arduino板。

• 盾板包含大量信息LED：
• ON：表明電路板和盾板已通電
• LINK: 表明存在網絡鏈接，會在盾板發送或接收數據時閃爍
• FDX: 表明網絡連接是全雙工模式
• 100M: 表明存在100 Mb/s網絡連接（與10 Mb/s相對）
• ACT: 存在RX或TX活動時會閃爍

注意事項

以太網盾板2目前與Arduino Zero Pro板不兼容。

相關資料：

原理圖：arduino-Ethernet-Shield2-V2-reference-design.pdf

EAGLE文件：arduino-Ethernet-Shield2-V2-reference-design.zip
