產品介紹：

32路伺服舵機控制器接收到的指令由PC機生成，調試階段可以通過PC在線發送指令，一旦調試結束，想脫離PC機或者在沒有PC機的場合下，同樣能將動作指令發送給伺服舵機控制器，這就需要一個能代替計算機既能存儲動作指令而且能發送指令的存儲單元，本款動作存儲卡就能實現該功能。

產品參數：

1.產品名稱：動作存儲卡

2.產品貨號：RB-01C024

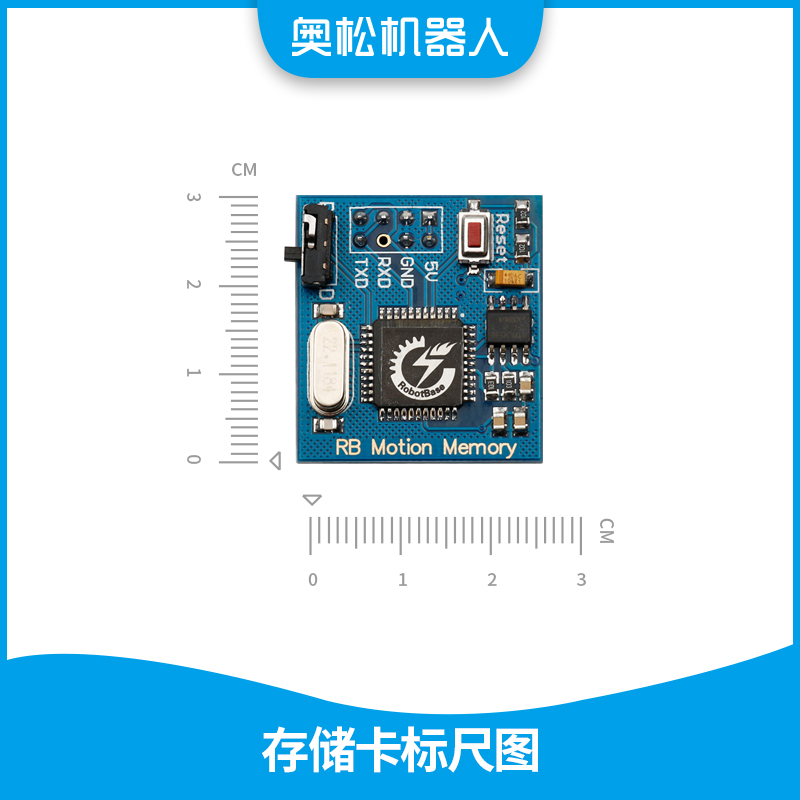

3.模塊尺寸：30mm×30mm

4.模塊重量：5g

5.接口定義：

（1）動作存儲卡是伺服舵機控制器的一塊擴展功能板，使用時通過2*4 排孔接插在控制板上晶振旁邊標有＋、－、TX、RX 的排針上。

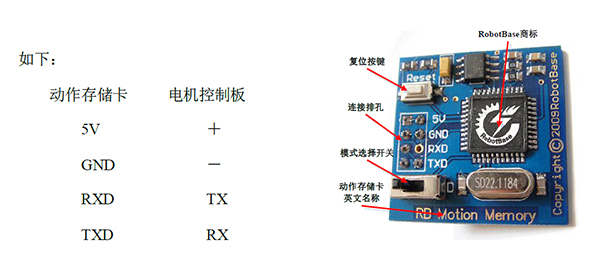

（2）動作存儲卡與伺服舵機控制板對應連接：

（注：接插時注意與排針對齊，避免插偏)

（3）動作存儲卡上有一個復位按鍵和一個模式切換開關。 復位按鍵：用于存儲卡出現異常情況時，對存儲卡進行復位。

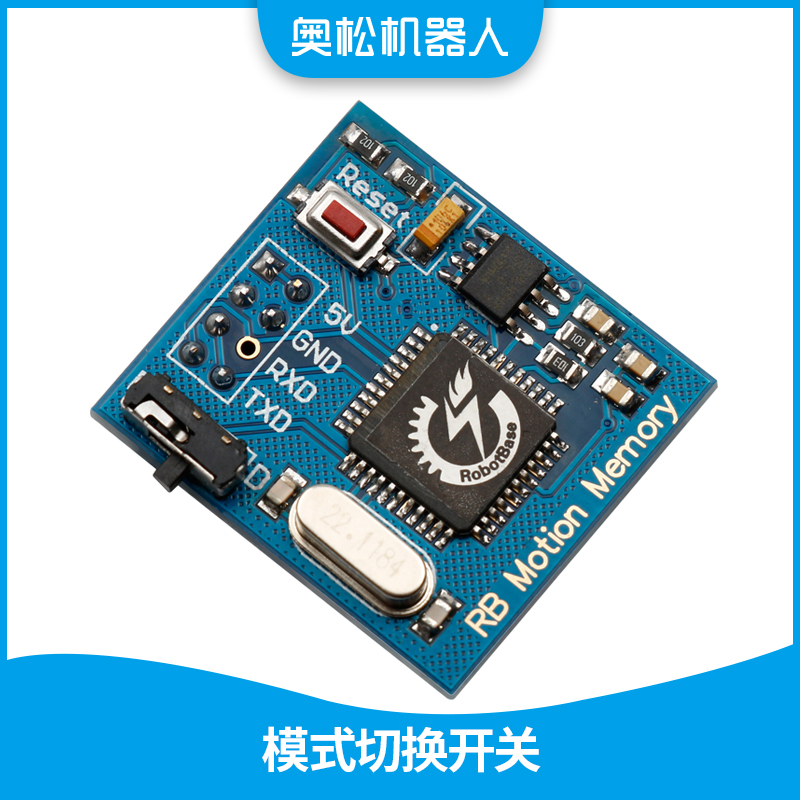

（4）模式切換開關：用于指令下載模式和指令發送模式之間的切換。

（5）開關撥到標記有D（download）的一側時，動作存儲卡處于指令下載模式，用戶可以通過上位機軟件將調試好的指令下載到動作存儲卡中，可重復下載。

（6）開關撥到標記有R（run）的一側時，動作存儲卡處于指令發送模式，存儲卡代替計算機向控制器發送指令，控制伺服舵機控制器完成預置的各種動作。
