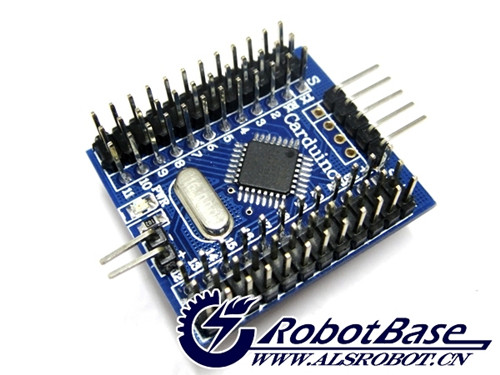

產品概述

Carduino mega328控制器是Carduino UNO控制器的簡潔微型版本,可以插在面包板上,適用于對尺寸要求嚴苛的場合。Carduino mega328控制器的處理器核心是ATmega328,同時具有14路數字輸入/輸出口(其中6路可作為PWM輸出),8路模擬輸入。Carduino mega328控制器必須外接USB轉TTL模塊才能夠下載程序

規格參數

1.處理器 ATmega328
2.工作電壓 5V
3.數字IO腳 14個(其中6路作為PWM輸出)
4.模擬輸入腳 8個
5.IO腳直流電流 40 mA
6.Flash Memory 32 KB (其中2 KB 用于 bootloader)
7.SRAM 2 KB
8.EEPROM 1 KB
9.工作時鐘 16 MHz

使用方法

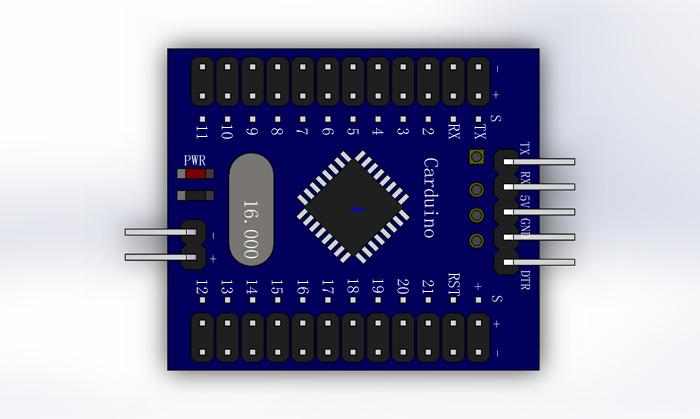

引腳示意圖


引腳說明:

  1. 引腳號0到13為14路數字輸入輸出口:工作電壓為5V,每一路能輸出和接入最大電流為40mA。
  2. 串口信號RX(0號)、TX(1號): 提供TTL電壓水平的串口接收信號。
  3. 外部中斷(2號和3號):觸發中斷引腳,可設成上升沿、下降沿或同時觸發。
  4. 脈沖寬度調制PWM(3、5、6、9、10 、11):提供6路8位PWM輸出。
  5. SPI(10(SS),11(MOSI),12(MISO),13(SCK)):SPI通信接口。
  6. 引腳號14到21為8路模擬輸入:每一路具有10位的分辨率(即輸入有1024個不同值),默認輸入信號范圍為0到5V。
  7. Reset:信號為低時復位單片機芯片。
  8. PWR:供電指示燈。

程序下載方法

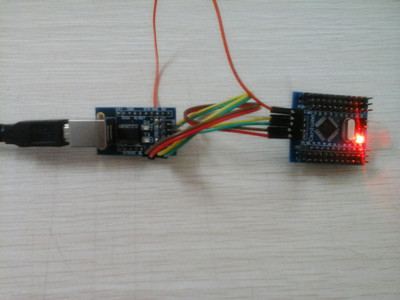

如圖,將USB-TTL模塊與mega328控制器用杜邦線連接,其中USB-TTL模塊的DTR接口與控制器上的DTR引腳連接(引腳位置在GND旁邊)。


如圖所示連接好后,打開Arduino IDE,版型選擇UNO即可下載程序。
備注:USB轉TTL模塊需要在電腦中安裝相應的驅動程序,可通過百度下載或者ArduinoIDE中老版本的控制器驅動程序既可以驅動成功,驅動后可在電腦中顯示相應的串口,在下載時選擇串口號即為此串口。

實驗例程

我們使用Carduino mega328控制器來做個實驗,使用的硬件如下:

  1. mega328控制器*1個
  2. USB-TTL模塊*1個
  3. 大按鈕模塊*1個
  4. LED小燈模塊*1個
  5. 通用3P傳感器連接線*2條

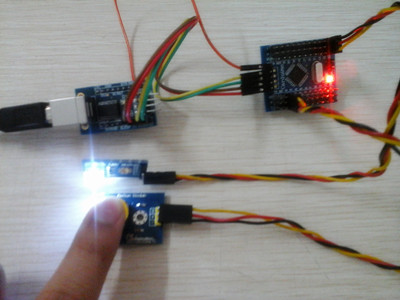

實物連接圖

如圖所示,將大按鈕模塊接在控制器數字2口,LED小燈模塊接在控制器數字13口,按動大按鈕模塊,即可觀察到LED小燈的亮滅變化。

示例程序

int buttonPin = 2;
int ledPin =  13;
int buttonState = 0;
void setup() {
  pinMode(ledPin, OUTPUT);
  pinMode(buttonPin, INPUT);
}

void loop(){
  buttonState = digitalRead(buttonPin);
  if (buttonState == LOW) {
    digitalWrite(ledPin, HIGH);
  }
  else {
    digitalWrite(ledPin, LOW);
  }
}

程序效果

當大按鈕模塊按下后,LED燈亮起;當大按鈕模塊松開,LED燈滅。
