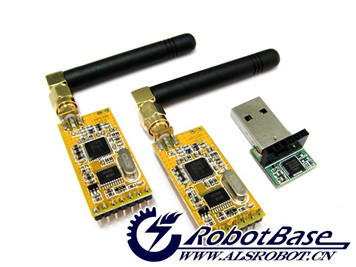

(SKU:RB-03T010)APC220無線數傳模塊套件
來自ALSROBOT WiKi
目錄 |
產品概述
APC220-43模塊是高度集成半雙工微功率無線數據傳輸模塊，其嵌入高速單片機和高性能射頻芯片，TTL串口接口，配合1個USB轉換器可以實現電腦與單片機之間通訊。
規格參數
- 工作頻率 431MHz to 438MHz (1KHz步進)
- 調制方式 GFSK
- 頻率間隔 200KHz
- 發射功率 20mw (10級可調)
- 接收靈敏度-117dBm@1200bps
- 空中傳輸速率 1200 - 19200bps
- 接口速率 1200-57600bps
- 接口效驗方式 8E1/8N1/8O1
- 接口緩沖空間 512bytes
- 工作濕度 10%～90%（無冷凝）
- 工作溫度 -20℃ - 70℃
- 電源 3.3 – 5.5V (±50mV 紋波)
- 發射電流 ≦35mA@10mW
- 接收電流 ≦30mA
- 休眠電流 ≦5uA
- 傳輸距離 1000米傳輸距離 (開闊地可視距離)
- 尺寸 39mm x 19mm x 2.8mm
使用方法
引腳定義
| 引腳 | 定義 | 說明 |
|---|---|---|
| 1 | GND | 地 0V |
| 2 | VCC | 3.3V-5.5V |
| 3 | EN | 電源使能端 |
| 4 | RXD | URAT輸入口 |
| 5 | TXD | URAT輸出口 |
| 6 | AUX | URAT口的收發指示輸出，低輸入，高輸出 |
| 7 | SET | 參數設置，低有效 |
| 8 | NC | 空腳 |
| 9 | NC | 空腳 |

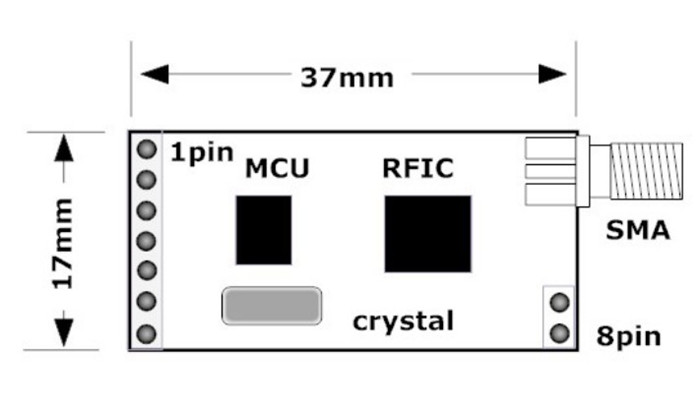

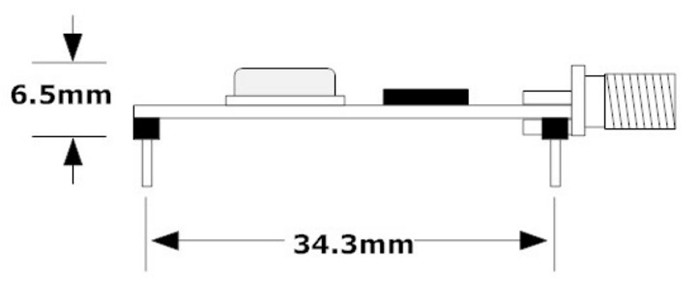

產品尺寸
應用例程

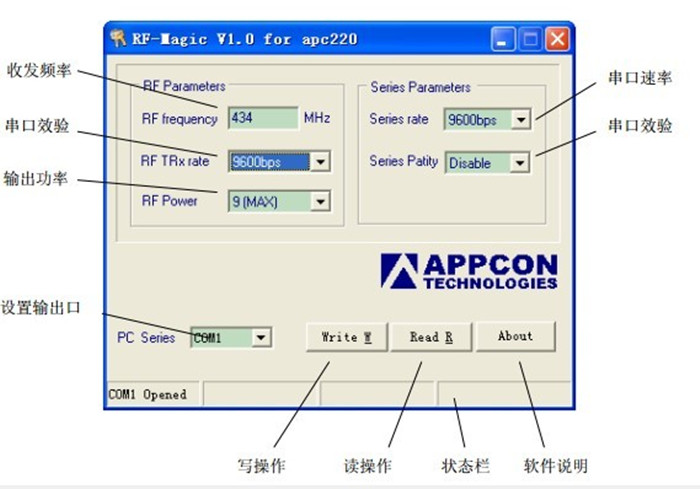

RF-Magic設置軟件

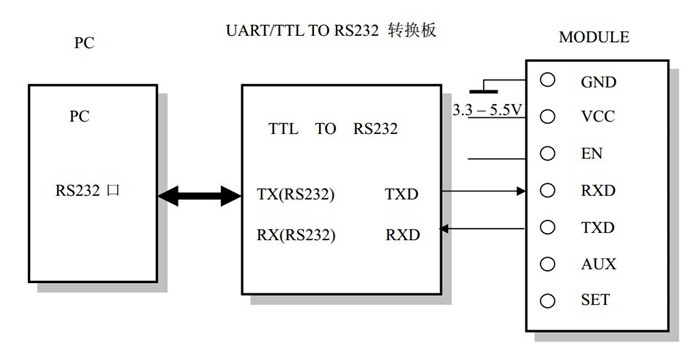

軟件設置接線圖

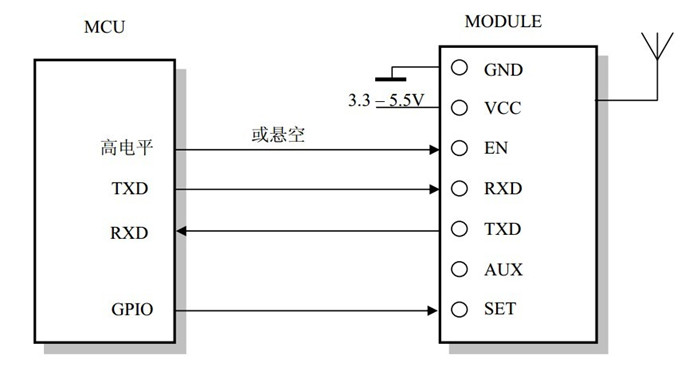

模塊與終端設備（UART/TTL電平）接線圖
產品相關推薦
購買地址
周邊產品推薦
Arduino 無線射頻模塊
Arduino 無線收發模塊
串口無線,無線模塊,無線嵌入板,無線數傳模塊,無線收發RB230
相關問題解答
