產品概述

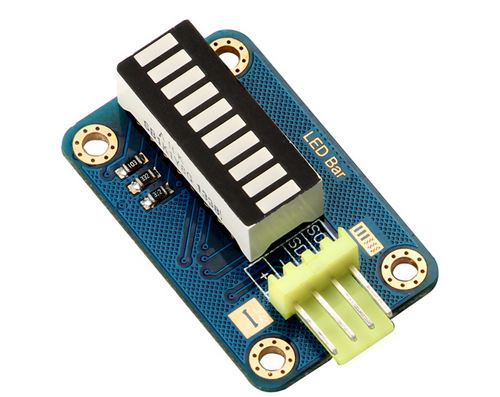

此產品由一個10段的條形的LED和一個LED控制芯片MY9221構成。該模塊采用沉金工藝,外觀更加美觀,同時采用防插反接口,操作更加安全,插口一邊有大寫字母I表示采用IIC協議通信,只用兩個IO口就可以實現對數碼管的控制, 另一邊是條形LED圖標標志。此產品可以應用在電池剩余電量,水位顯示,音樂律動和其他需要梯度顯示的地方,10段LED的顏色為1段紅色,一段黃色,和八個普通綠色。
規格參數
- 工作電壓 :+3.3V 或 +5v
- 尺寸大?。?0mm x 25mm
- 重量大?。?g
- 通信協議:IIC
接口定義
- SCL:IIC時鐘信號引腳
- SDA:IIC數據信號引腳
- -:電源地
- +:電源正極
使用方法

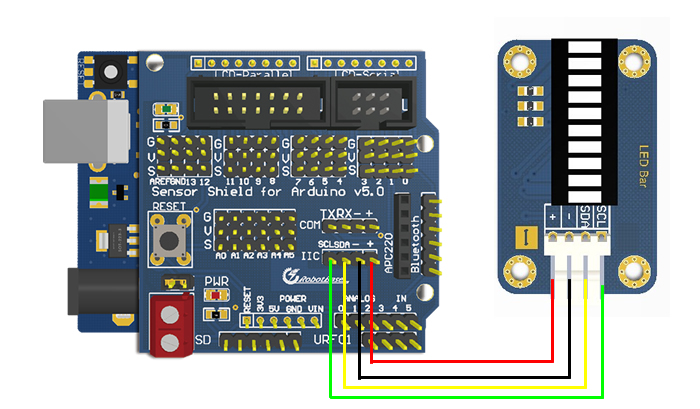

連接示意圖

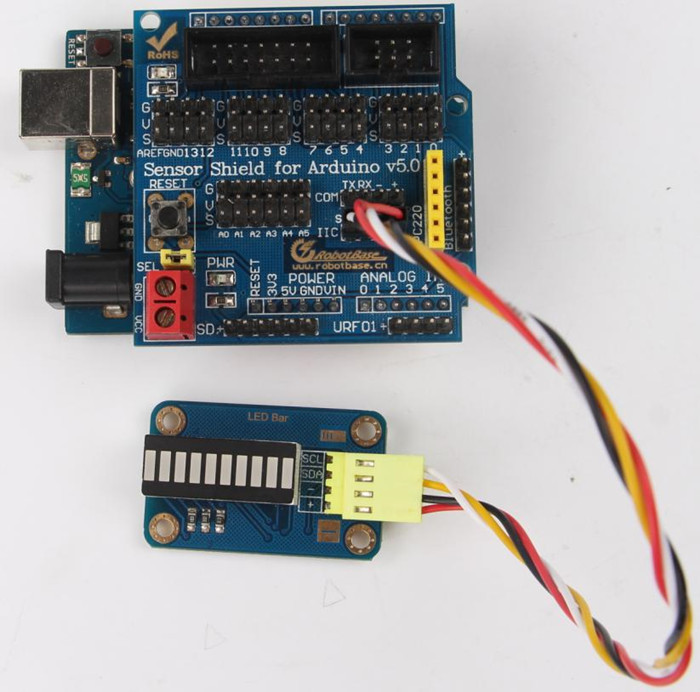

如圖所示是使用V5.0傳感器擴展板時的接線,相對方便簡單,[V5.0傳感器擴展板詳細資料]
如果您未購買傳感器擴展板,使用UNO控制器也可以與LED模塊完美配合使用,只需要將SCL引腳接到控制器的A5口, SDA引腳接到控制器的A4口,+和-分別接到電源的+5V和GND即可。
例子程序
程序編譯前需要添加RobotBase_LED_Bar庫文件,否則會造成程序編譯不成功的問題
#include <RobotBase_LED_Bar.h>
RobotBase_LED_Bar bar(A5, A4, 0); // Clock pin, Data pin, Orientation
void setup()
{
// nothing to initialize
bar.begin();
}
void loop()
{
// Walk through the levels
for (int i = 0; i <= 10; i++)
{
bar.setLevel(i);
delay(100);
}
}
程序效果
程序編譯下載之后,條形LED就可以正常顯示。
LED 動感演示視頻
