產品介紹：

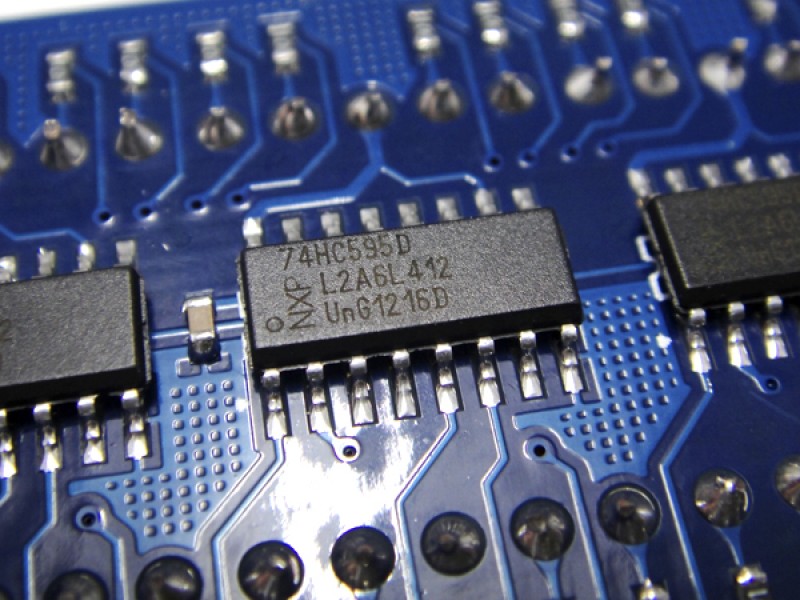

SPI LED Module v2.0是哈爾濱奧松機器人科技有限公司2012新推出的一款簡單易用、連接方便、性?xún)r(jià)比較高的多位數碼管顯示模塊。此模塊采用74HC595高速串行 轉并行芯片。我司本著為客戶大限度的節約緊張的I/O資源來研發，采用串行SPI接口，并可以級聯相同模塊而不必多耗費I/O；數碼管靜態顯示，無抖動 感；接口部分全部用絲印標注，清晰明確，方便用戶接插；3.3V、5V通用，可以直接與微處理器或其他邏輯電路相連接，適用于Sensor Shield V5.0及Robotboard控制器。 數碼管按段數分為七段數碼管和八段數碼管，八段數碼管比七段數碼管多一個發光二極管單元（多一個小數點顯示）；按能顯示多少個“8”可分為1位、2位、4位 等等數碼管；按發光二極管單元連接方式分為共陽極數碼管和共陰極數碼管。共陽數碼管是指將所有發光二極管的陽極接到一起形成公共陽極(COM)的數碼管， 共陽數碼管在應用時應將公共極COM接到+5V，當某一字段發光二極管的陰極為低電平時，相應字段就點亮，當某一字段的陰極為高電平時，相應字段就不亮。 SPI LED Module v2.0設計所選用的為1位八段共陽數碼管，共8個數碼管供用戶使用。

規格參數：

• 1.產品名稱：SPI 8位數碼管
• 2.產品貨號：RB-05L008
• 3.工作電壓：DC5V
• 4.工作電流：滿載約為400mA
• 5.上限工作頻率：100MHz
• 6.產品類型：SPI顯示輸出
• 7.制作工藝：FR4雙面沉金
• 8.固定孔尺寸：3.2mm
• 9.大固定孔間距：117.55mm
• 10.小固定孔間距：22.55mm
• 11.對角固定孔間距：119.69mm
• 12.人性化設計：可級聯多個本模塊同時靜態顯示
• 13.工作溫度：10℃—30℃
• 14.重量：40g
• 15.產品尺寸：112.94mm x 27.96mm x 19mm
• 16.發貨清單：SPI 8位數碼管*1、FC-6PIN雙頭線*1
• 17.包裝方式：靜電袋密封
• 18.選配配件：Sensor Shield V5.0、Arduino控制器等

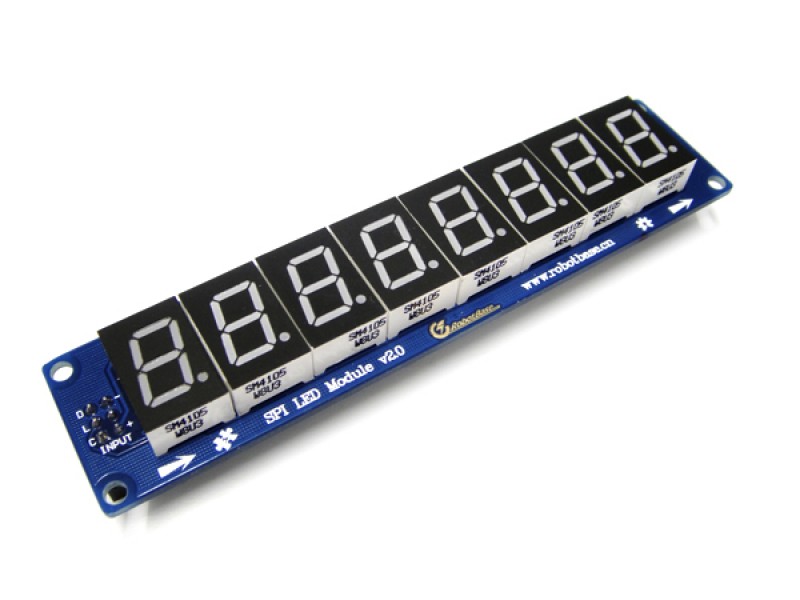

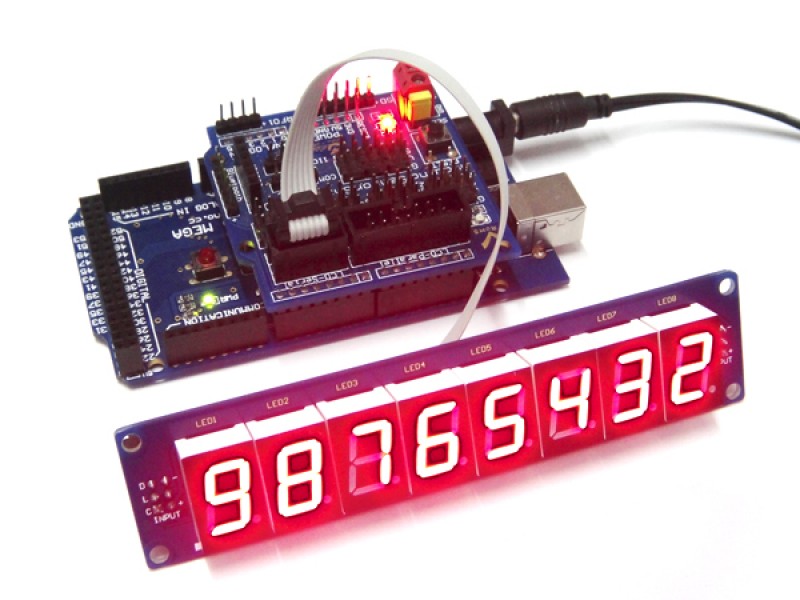

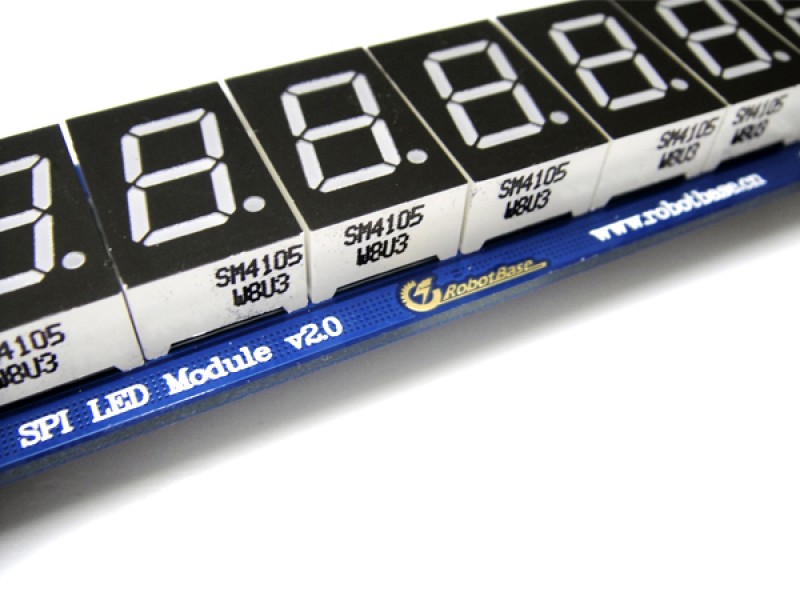

產品圖片：

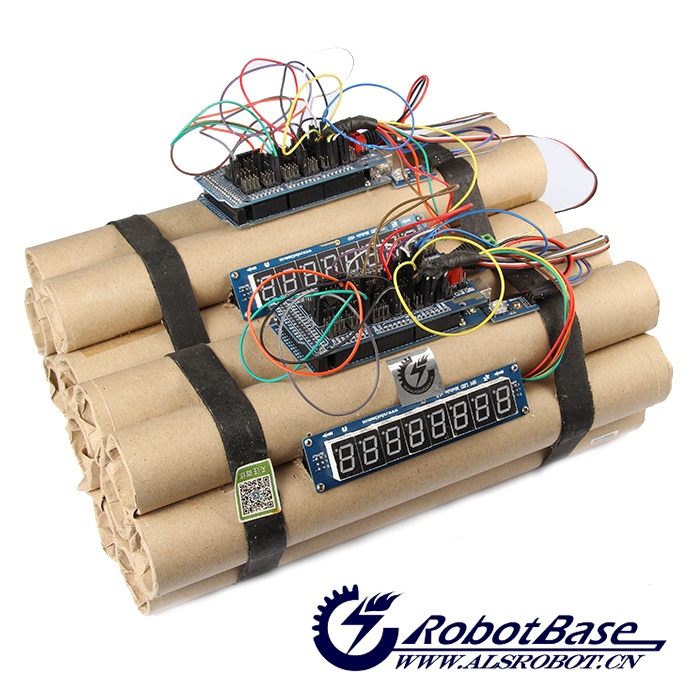

可與Arduino Sensor Shield V5.0相連制成趣味拆彈機器人
