這是一個搭建起來比較簡單的項目，在這個項目中將使用 microbit 控制器連接土壤濕度傳感器及繼電器模塊，實現對土壤濕度的值的實時監控，與設定的允許最低濕度進行對比，當檢測濕度值小于設定濕度值時，microbit 控制繼電器導通，水泵開始抽水，進行澆花，并且讓 microbit 在不同濕度下顯示出不同的”表情“，下面就開始項目的搭建。

一、使用硬件

1、1 * Microbit 控制器

2、1 * 土壤濕度傳感器

3、1 * Microbit 擴展板

4、1 * 直流抽水水泵

5、1 * 7.4V 1300mAh 鋰電池

6、1 * 繼電器模塊

7、實驗連接線若干

8、1 * Micro USB 數據線

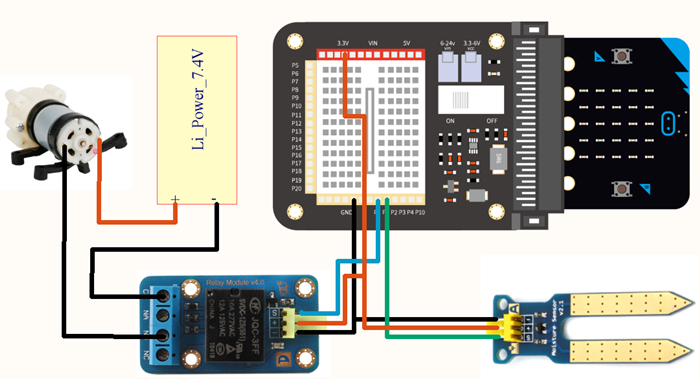

二、硬件連接

三、程序代碼

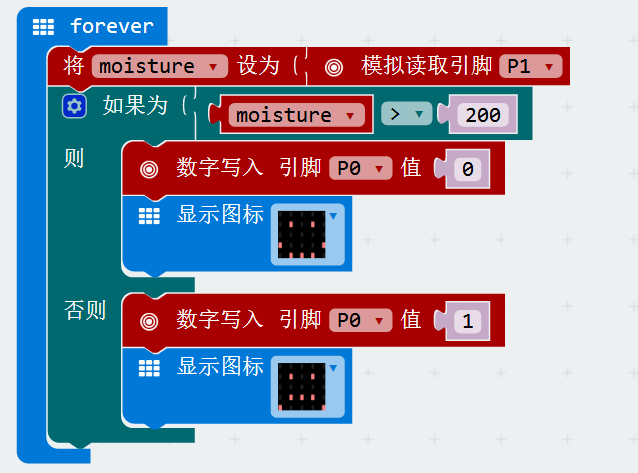

1、JavaScript Blocks Editor

2、MicroPython

from microbit import *

while True:
    MistureSensor = pin1.read_analog()

    if MistureSensor > 200:
        pin0.write_digital(0)
        smile = Image(  "00000:"
                        "09090:"
                        "00000:"
                        "90009:"
                        "09990")
        display.show(smile)

    elif MistureSensor < 200:
        pin0.write_digital(1)
        frown = Image(  "00000:"
                        "09090:"
                        "00000:"
                        "09990:"
                        "90009")
        display.show(frown)

四、實驗效果

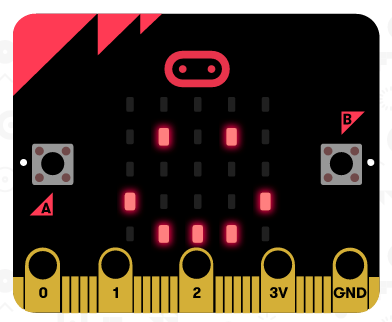

當土壤濕度值大于 200 時，microbit 顯示“開心”表情，水泵不會抽水澆花

當土壤濕度值小于 200 時，microbit 顯示“不開心”表情，同時水泵抽水開始澆花，當濕度值大于 200 后，水泵停止?jié)不?/span>

五、實驗總結

    在本項目中，我們使用了microbit 的模擬讀取和數字寫入功能，比較讀取到的土壤濕度與設定的土壤濕度，通過 microbit 控制器的“表情”顯示出來，同時控制連接在 Pin0 接口的繼電器，在濕度值小于設定的濕度時，接通繼電器，水泵抽水澆花，當濕度值達到設定的濕度時，斷開繼電器，水泵停止抽水。

----------------------------------------------------------------------------------------------------------------
