    【創客學堂】淺析AS-4WD尋線避障輪式機器人---組裝與調試

    編輯：Lucas2013-12-17 131202060@qq.com 瀏覽次數：1234


    俗話說的好“萬事開頭難”，對于Arduino學習愛好者來說，在研究AS-4WD尋線避障機器人的道路上經常會遇到一些問題，在此我本人將以一個過來者的角度，通過長期的經驗積累，對在研究AS-4WD過程中的問題進行總結。同時依同志的建議，我經過一連夜的整理終于完成了第一部分的結稿，當然了近期還將發布第二期，希望我的努力對大家有所幫助。
    一.AS-4WD的“眼睛”-------尋線避障傳感器
    AS-4WD兼?zhèn)鋵ぞ€蔽障兩種功能，在尋線和避障方面所用的傳感器主要是光電對管，它猶如AS-4WD的眼睛一樣，其工作特點是：當檢測到黑線時，接收管接受不到發射管的反射光線（黑色會吸光，無反射），紅外接收三極管截止，輸出端輸出一個低電平，相反檢測到白線則輸出端輸出一個高電平，當然我們需在輸出端加一個電壓比較器（如LM339）。整個系統的主控是Arduino控制器。
    避障傳感器 尋跡傳感器
    二.AS-4WD的“骨骼”--------套件
    “巧婦難為無米之炊”，在安裝前，確保我們的套件材料是完整的，具體套件資源如下：
    1.平臺上板（1個）
    2.平臺下板（1個）
    3.平臺端板（2個）
    4.撥動開關（1個）
    5.充電接口（1個）
    6.直流電機（4個）

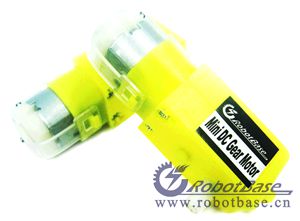

    電機
    7.電機驅動板（1個）

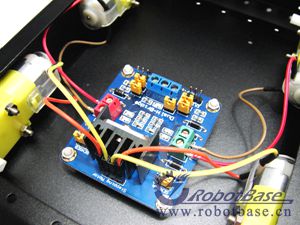

    電機驅動板
    8.車輪（4個）
    9.Arduino控制板（1個）
    10.紅外避障傳感器（3個）
    11.十字槽螺釘
    12.六角螺母
    13.熱縮管
    14.導線
    15.扎帶
    16.尋線傳感器（5個）
    17.供電電池7.4V
    18.電池充電器
    三. AS-4WD的“整形”--------組裝
    希望大家養成良好的布線習慣，祝你成功?。。。?/span>

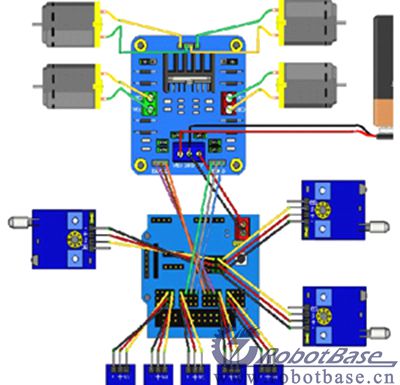

    整體連接電路
    四.AS-4WD的“新大陸”------問題分析
    也許起初你在安裝和調試時經常遇到這樣或那樣的問題，怎么辦？不急，請看下面我為大家準備的8道“美食大餐”吧??！，仔細瞧瞧哪一款是你的菜??！
    1.在安裝AS-4WD過程中確保小車兩側的車輪轉向一直，具體方法是，將直流電機接好后，轉動每一側的車輪，觀察轉向是否一致，如不一致，及時更改電機的連線。
    2.測試AS-4WD前，檢查各線路的連線，調整蔽障傳感器的靈敏度到一個合適的距離，如發現傳感器工作不正常，檢查線路是否接錯，在檢查無連接錯誤后，在用萬用表測量傳感器的輸出端電壓，檢查傳感器是否壞掉。
    3.如確保連線及電機轉向的前提下，當下入程序時，如發現小車初始狀態（應該是前進）不是前進，則調整尋跡傳感器的位置，看是否能解決。
    4.測試AS-4WD前，一定要檢查電源是否短路（可用萬用表測量），切記！
    5.測試AS-4WD時，大家可以一項一項的測試，比如下載一個單獨前進的程序（將其他的程序屏蔽掉）
    6.如果在一切檢查完畢后，進行5，如發現與程序設定的狀態不同，則可能原因是程序不符，大家可以試著進行修改（改寫各狀態對應程序函數的電平狀態值）
    7.檢查AS-4WD的電池的電量情況

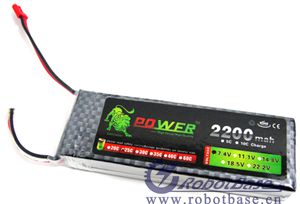

    電源
    8.在測試AS-4WD尋跡功能前，請調整好傳感器的位置（可以通過平移車身觀察傳感器電路上的指示燈的亮滅來調節傳感器到一個合適的位置）
    五.AS-4WD的“未知領域”--------擴展與提高
    大家可以試著在程序中引入PID（比例，微分，積分）算法控制同時提高一下占空比，試試看吧！怎樣做才能使AS-4WD車子更穩定，跑的更快那？
    在下期的章節中我將重點為大家詳細介紹一下軟件如何控制電機，期待大家的關注?。?！下期見?。?！
