騎過摩托的朋友都有一個感覺，就是基本的摩托車儀表除了轉速表和碼表（速度表），剩下的沒有啥花樣了，作為一個電子愛好者，何不動手實踐，設計定制一款屬于自己的DIY個性多功能摩托車儀表。

硬件篇

      從我的標題上大家看見了多功能這幾個字，那么我這多功能包含幾部分呢？第一是要兼顧原有的的儀表功能，第二是要講究一些實用的人機交互信息體現出來，其次由于是自己DIY所以對于制作的話，需要精簡。下面就看看我的摩托車儀表系統框圖吧，（圖1），在這里我選用了一款飛思卡爾公司生產的HCS12X系列的單片機MC9S12XS128MMA，是HCS12家族中的一員，由16位的中央處理單元（HCS12CPU）、128KBFlash、8KB RAM、2KB EEPROM組成，外設功能以及IO資源極為豐富，包括了常用ADC、PWM、SCI、SPI、CAN，總線頻率通過鎖相環倍頻能超到80M左右，對于本設計應用來說完全滿足，本人選用此芯片的主要原因在同類微處理器中性?xún)r(jià)比較高(低功耗和強抗噪，汽車專業級芯片)，同時在設計制作完儀表后可以擴展控制對處理速度要求較高（此要求非傳統51系列，AVR系列所能及）的摩托車的點火系，以及燃油進氣系統，排氣系統等，以達到提高燃油經濟性的目的。下面就說說我的儀表的的傳感器信號輸入部分，這里的重頭戲還是發動機轉速和碼表（速度表）。

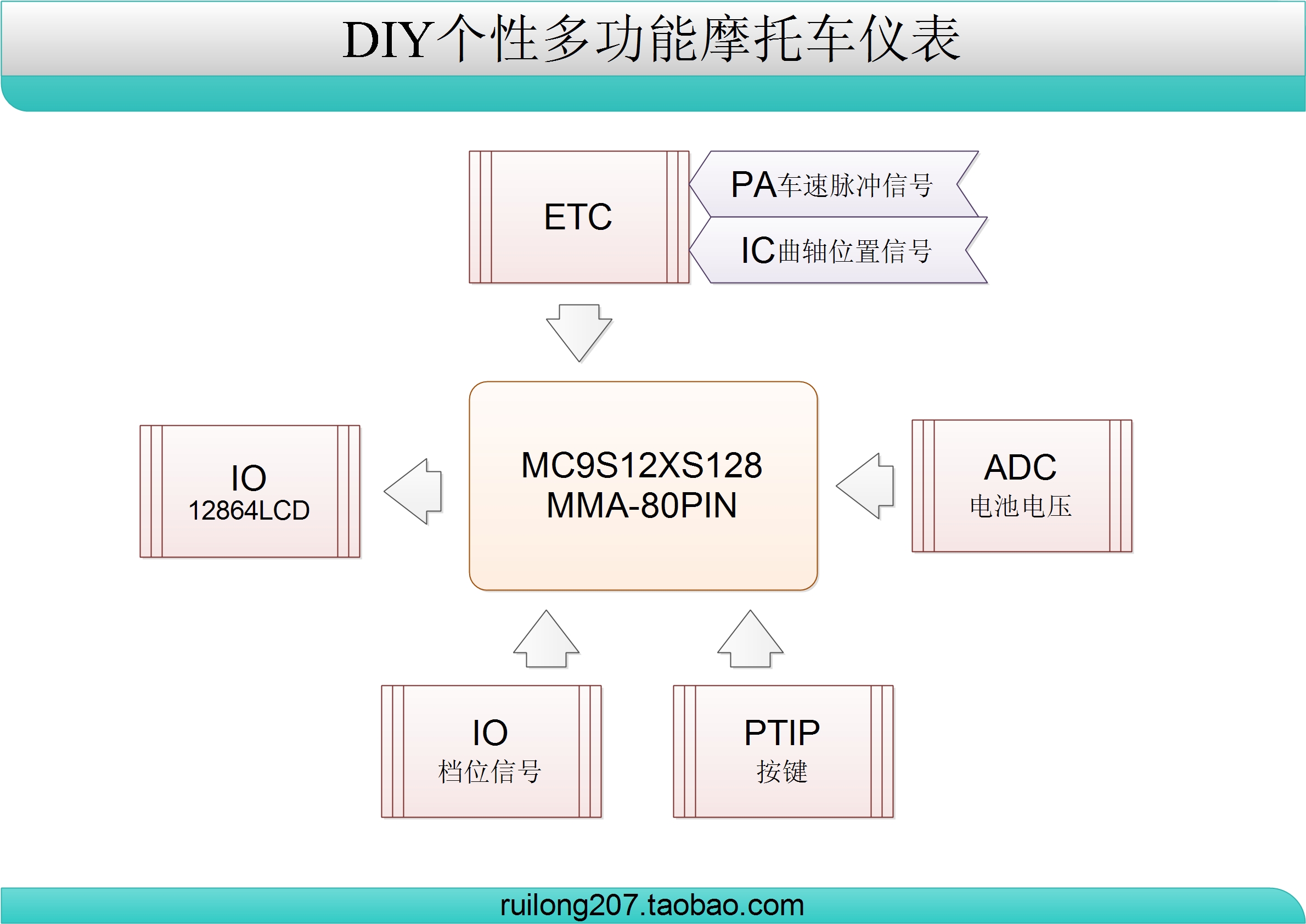

圖1摩托車儀表系統框圖

      我從發動機曲軸飛輪處提取電磁感應信號（現在一般的單缸四沖程發動機曲軸位置信號都是以此種信號模式輸出）（如圖2），根據信號V-PP變化以及頻率響應特性，開始我選擇利用穩壓二極管以及三極管等自己搭建信號調理電路，但發現由于發動機在不同轉速下，產生的磁感電動勢大小有很大差別，用這種方法搭建電路，不能對信號做出適應性的調節，波形整形穩定性以及質量較差，通過搜尋資料后，選擇一款集成芯片LM1815作為信號調理電路的主要組成部分。LM1815是省略門電路的自適應傳感放大器。LM1815提供一次性脈沖輸出，其前沿與反向過零基準輸入信號恰好一致。正常工作時，計時基準信號在外部被處理（延遲）并且返回 LM1815，然后邏輯輸入可以用作傳送到輸出驅動極的定時基準或處理信號。LM1815的原理結構框圖如圖（3），根據其模式的真值表（圖4），我選擇了第一種模式，

圖2曲軸電磁感應信號                                                                                    圖3  LM1815的原理結構框圖

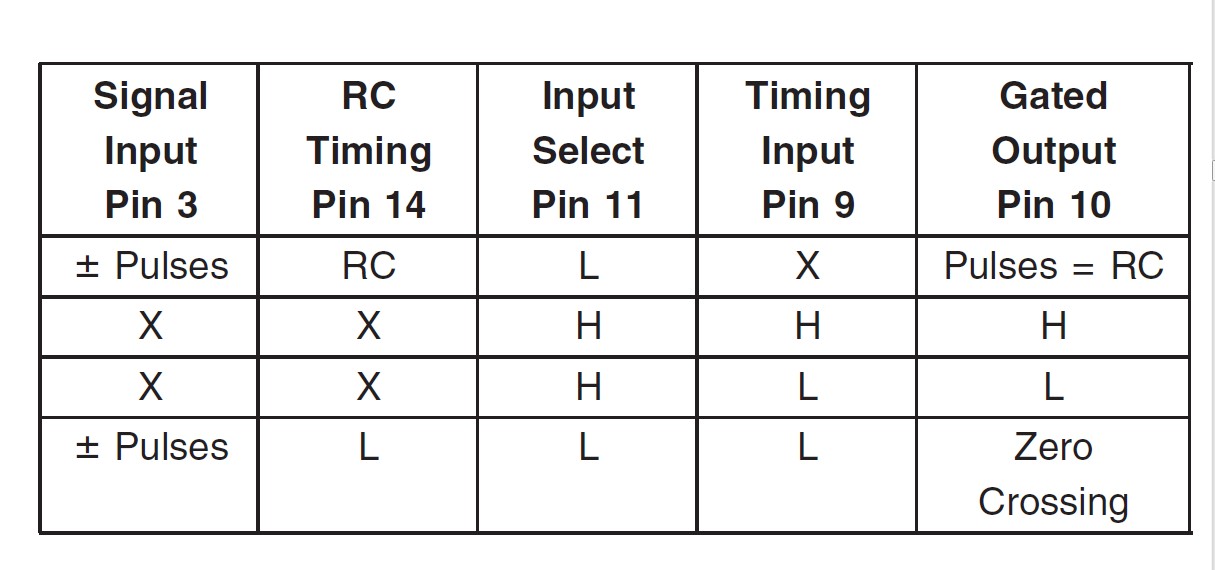

圖3  模式的真值表

         最后的電路原理圖（如圖5），采取脈沖輸出，且脈沖寬度為一個RC的寬度，經過試驗選定R=150K?,C=0.001uf,利用單片機采樣時，信號穩定，準確（圖6）。對于摩托車的轉速測量設計本著簡單的原則，拋棄了常見的光電式傳感器和霍爾傳感器，在這里我選用了一個電感式的接近開關（圖7）（接近開關是一種毋需與運動部件進行機械接觸而可以操作的位置開關，當物體接近開關的感應面到動作距離時，不需要機械接觸及施加任何壓力即可使開關動作，從而驅動交流或直流電器或給計算機裝置提供控制指令），檢測摩托車輪輻板，廠家：OMRON，型號：E2E-X5E1 電 壓：DC12-24V 檢測距離：5mm 輸 出:NPN ，在電路設計上，由蓄電池直接為其供電（我曾嘗試過用5V給接近開關進行供電，但實際發現其檢測距離明顯變小，信號的穩定性下降，對于其安裝以及調試帶來不必要的困難，所以還是選擇按其規定來為其供電，在信號調理電路上來做些補償），在輸出端對地加10 K?的負載，同時將其輸出端的電壓節點過鉗位二極管的保護電路，使其轉化成單片機能兼容的TTL電平，（原理圖如8）。下面就檔位信號的處理做一番描述吧，首先看看發動機檔位信號的來源以及原理，(圖9)，其可以視作是一個多路選擇開關，當發動機選擇某個檔位工作時，就將信號輸出端和地短接，而其余管腳信號懸空，為防止誤讀，在這里添加上拉電阻，保證信號的穩定可靠。對于電壓信號而言電池電壓進來后分壓降壓，通過一個二極管鉗位電路實現保護我們的嬌貴的單片機。電路原理圖如圖以及pcb圖 （10），在其中為了調試的方便，添加了USB轉UART模塊。

圖5 電路原理圖                                                                                  圖6條理之后的信號

圖7 接近開關                                                                                                圖8電池電壓測試電路

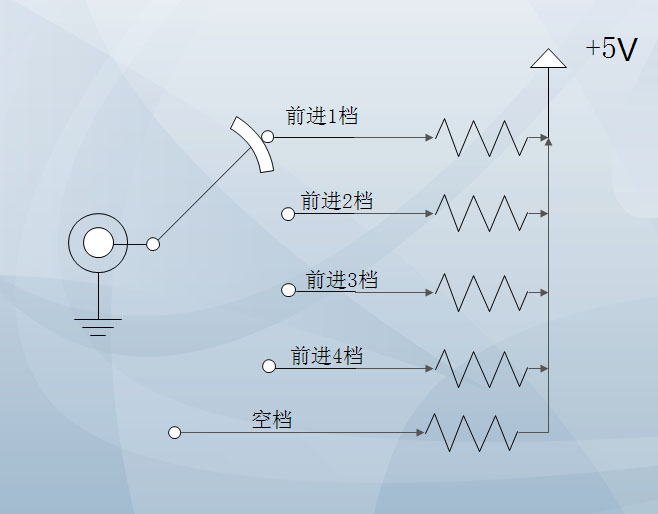

圖9 檔位示意圖

軟件篇

      首先請大家看一下整個控制的流程圖（11），首先對單片的初始化部分，我在這里選擇了飛思卡爾公司生產的HCS12X系列的單片機，開發的IDE是CodeWarrior Development Studio for S12(X) V5.1，對于沒有學習過該系列單片機的讀者，也不必糾結于如何對單片機進行初始化，在這個集成的IDE中自帶了一個Processor Expert(處理器專家)，圖（12）在這個集成的開發環境中，你只要對你所需要的相關功能以及模塊勾勾選選，就能一鍵生成單片機底層的驅動，如有困難的話，點擊其的幫助功能或者去我的博客下載使用教程。在這里我還是選用自己編寫底層的驅動，代碼詳見文檔我的博客。

圖11 系統原理框圖

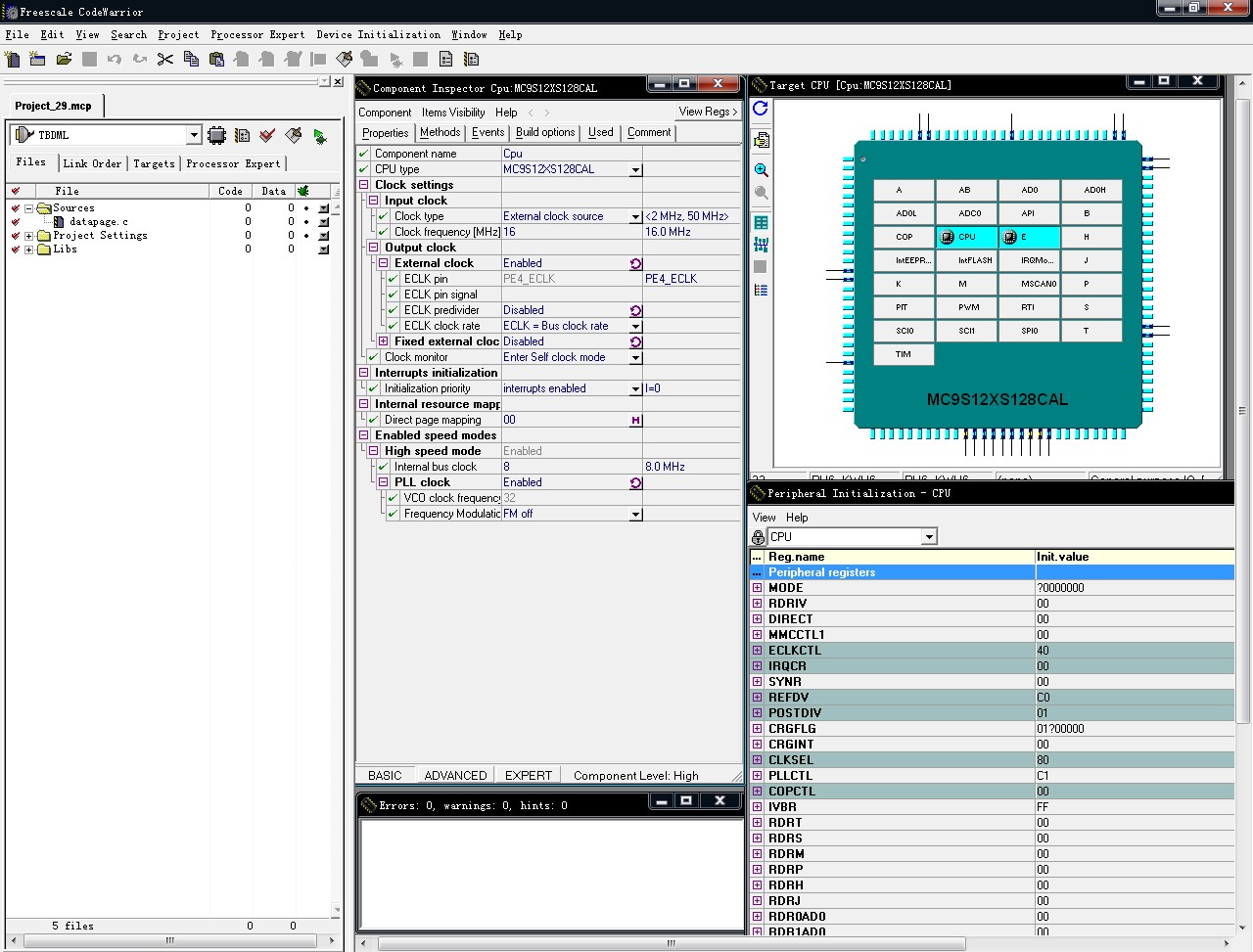

圖12Processor Expert(處理器專家)

初始化后，就得開始進行流程圖的第二步，編寫12864液晶的驅動代碼。在這里我選用了一塊帶中文字庫的12864液晶屏，我以前也在無線電的雜志上看見過有筆者寫過關于12864的使用的文章，在這里我就不再贅述，直接附上源碼，（文檔1）。在程序的主體上我采取在函數的實時中斷部分去采樣相關檢測變量，采樣周期為0.5S（對于檢測摩托車的狀態而言已經足夠了），然后在函數的主循環部分，完成單片機端口的采集變量值，與實際變量之間的參數換算，相應參數的顯示。下面就如何換算相關變量值的方法做詳細說明，1）、發動機轉速，采取測周法測量，在程序設計上捕捉脈沖上升沿之間的差值Δ，在ECT模塊初始化時，設計脈沖周期4us,則實際的脈沖周期可計算得T=Δ*4us,換算轉速可得轉速n= (60000*1000/Δ)/4 rad/min;由于輸入捕捉的定時計數器是16bit，即差值Δ的換算范圍為0~65535，換算成轉速的話，n的范圍在228~15000000 rad/min之間，滿足設計要求，實際查閱資料可知，摩托車發動機正常工作在600~15000 rad/min；2）、車速測量，采取測頻法測量，記錄0.5ms內車輪輻板經過接近開關的次數ζ，以及車輪一周的輻板數З，輪子的周長C m,則換算成速度的話V=（ζ/З）*C*2*3.6Km/h;在計算里程時，經過實驗發現當計數較大時，數值計算很容易發生溢出現象，故將數值進行估計處理，因?yàn)槲易詈箫@示的數的單位是KM，所以估算記錄一公里將會產生的脈沖個數，記錄實際滿足的次數，即為里程數；3）、電壓換算就比那些簡單多了，一個純粹的比例而已，根據分壓參數實際決定，在這里不再細說；4）、檔位換算的話就比較容易，由于邏輯關系不是很復雜，只要對于其附加相應的檔位值（在編寫程序前，請仔細測量各個檔位線所實際對應的檔位值）。顯示如圖

      在程序流程圖中，大家可以看見，我還特意寫了檔位特寫顯示這一個流程，主要目的是我們騎摩托時，為了確認是否換擋成功，以及顯示當前新歡檔位的需求，在程序編寫上，也不是特別復雜，只需每次刷新數據時檢測檔位是否發生變化，一旦檢測到檔位變化，立即響應顯示特寫畫面的程序（圖14）。同時為了能讓其控制大燈，以及尾燈，在我增加了兩個按鍵，和繼電器，由此控制大燈和尾燈的開關，或者在擴展作為燃油控制閥的按鍵，和繼電器，由此研究燃油經濟性的需求。
結語
      至此，我的儀表系統已經基本完成，但也存在一些不足之處，比如：里程數數據不能掉電保存，用戶界面還不夠美觀，我將所有的源碼以及電路原理圖，公開在我博客上，望有興趣的愛好者可以嘗試，給予其改進之。

本文已經刊登在《無線電》雜志2013年3月刊
