上篇文章介紹了Arduino的數字輸入，今天就來利用一個電位計再了解一下Arduino的模擬輸入吧！模擬電路中的模擬信號可以用隨時間連續變化的電壓值解釋，不像數字電路數字信號只有高、低電平兩種狀態，可以簡單的理解為，連續變化的電壓值對應分辨率的值，一般微處理器的分辨率可分為:8-bit=256個狀態量，16-bit=65536個狀態量,32-bit=4294967296個狀態量，Arduino有六個ADC（模擬/數字轉換器），可以讀取0到5V的電壓，ADC的分辨率為10-bit（1024個狀態量），換句話說5/1024=4.8mV是最小分辨率電壓值，可以實際測出來。

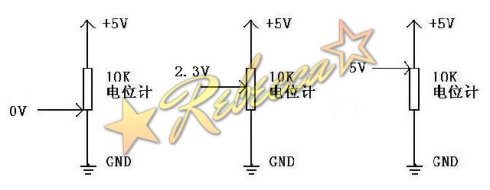

那么怎么樣利用一個電位計來呈現出變化的電壓值呢？下圖為電位計原理圖：

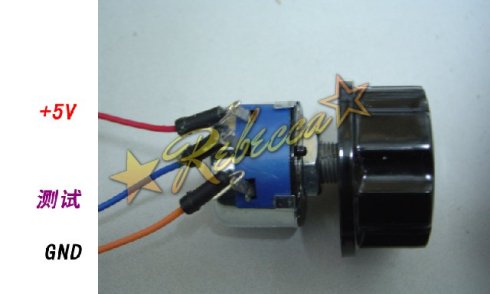

實物圖：

旋轉旋鈕就可以改變接入電路的阻值，從而可以改變分得的電壓。

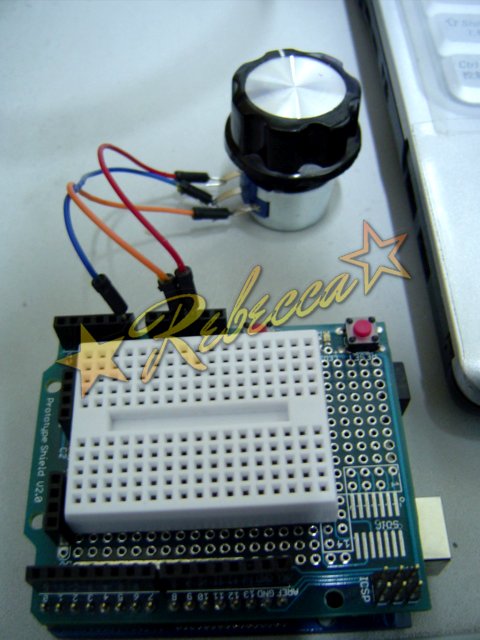

按下圖將電位計連入電路，紅色線接5V，橙色線接GND，藍色線接模擬接口pin0，這里可選接口并不唯一，我選用模擬接口pin0，pin0到pin5接口均可被選用。

連接好電路就可以編寫程序了

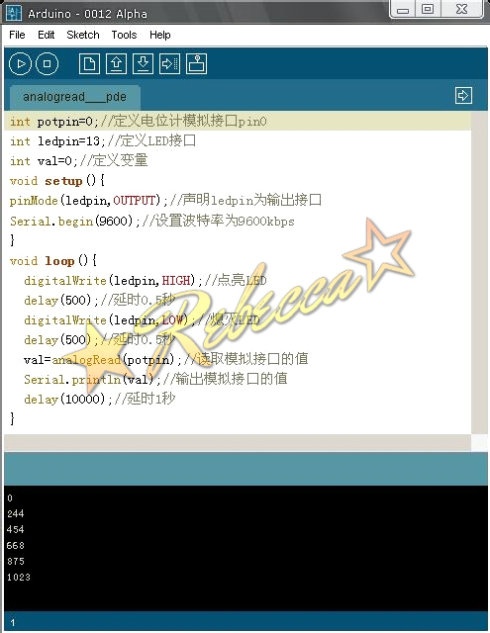

當程序下載完畢后，我們可以按  鍵，再看看編譯欄，會連續出現一些數字，這些數字是從0到1023，理論上當我們把電位計分別旋轉到最左端和最右端時就會顯示0和1023，但由于客觀原因的存在，所以產生誤差是可以理解的，有的時候并不能準確達到0或1023，理論上0和1023分別代表了0V和+5V。
