【產品測評】Miniature TTL Serial JPEG Camera with NTSC Video產品測評

編輯:salmon2016-07-08 瀏覽次數:960



一、產品開箱簡介

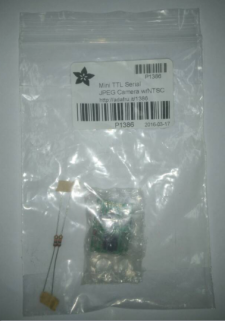

a. 產品包裝評價;






白色自封口袋,外貼標簽,帶條形碼

b. 包裝內配件描述

1)Miniature TTL Serial JPEG Camera with NTSC Video一個;

2)10K電阻兩個。

二、產品外觀展示

a. 產品整體展示;







尺寸:20mm x 18mm x 9mm (不算插座高度)

接口:5×2.0mm間距插孔(串口通信)

固定孔:4×2.0mm

PCB:綠油白字,厚度1.0mm

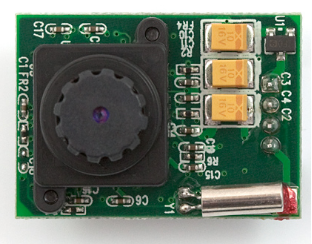

b. 產品細節展示。

PCB整體布局規范,雙面焊接元器件,標識清晰

三、產品使用體驗

a. 產品使用/操作方法簡介;

該攝像頭模塊使用的是TTL3.3V電平,因?yàn)楸敬螜z測使用的是TTL5.5V的電平,所以需要電平轉化,模塊接收端用電阻分壓接線,模塊發射端信號高電平為3.3V,滿足TTL5.5V高電平的最低線,所以不需要進行轉化,直接連接即可。上位機軟件采用串口攝像頭測試工具V1.02,連接及檢測效果如圖:

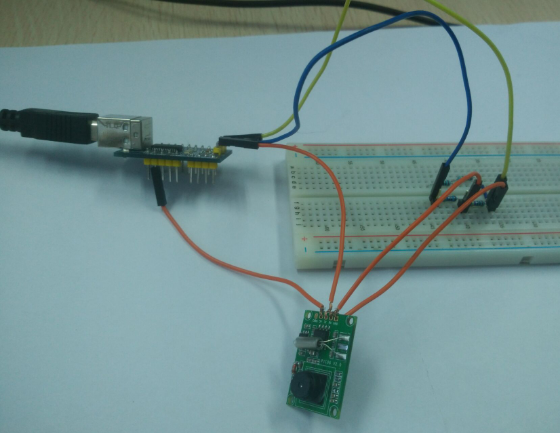

連接實物圖:



拍攝的照片效果:



c. 基礎功能體驗/測試;

        模塊正常工作時,散熱良好,

e.對比體驗。

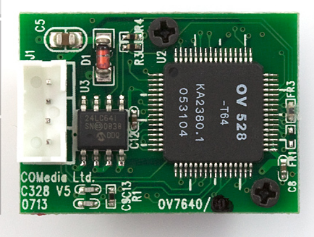

Sparkfun   JPEG Color Camera - UART Interface

Sparkfun這款產品已經下架,在此,僅僅進行下對比



尺寸:20mm x 28mm x 10mm

Sparkfun的產品供電為3.3V,Adafruit產品供電范圍是3.3~5V,兩者通信都是串口,相比之下,Sparkfun的產品尺寸相對大一些。

Adafruit產品的優點:

1)有四個固定孔,且產品尺寸小,安裝靈活方便。

2)多出一個CVBS引腳,可以輸出視頻(CVBS是第一代視頻顯示方式,現在更新到  第五代HDMI)

3)PCB絲印層標識較為清晰,規范

Sparkfun的產品優點:

1)攝像頭是用螺絲固定,便于更換;Adafruit模塊的攝像頭是粘在PCB上的,一旦損壞無法更換。

 2)自帶4P接線端子,免焊接,連接較為方便

四、評價及總結

a. 評價可包括產品的實用程度/能否滿足使用需求/軟硬件平衡/功能評價/使用效果/性?xún)r(jià)比/購買建議等;

該模塊通過串口指令調試控制,圖像像素為30萬,標準輸出格式為標準JPEG/M-JPEG,可配合串口攝像頭測試工具使用,圖片大小三種可調:

 160x120、320x240、640x480,圖像越大,拍攝時間越長。

b. 總結可包括整體使用感受/產品的亮點和缺點/使用過程中遇到的問題/對產品建議等。

該模塊采用串口通信,使用時只需要發送相應的指令,即可實現相應的操作,使用簡單

問題:1)模塊沒有焊接接線端子,并且也沒有提供接線端子,給使用帶來了不便。

五、修改建議

a. 對產品的改進或建議

  建議:提供一套接線端子









----------------------------------------------------------------------------------------------------------------
