產品介紹：

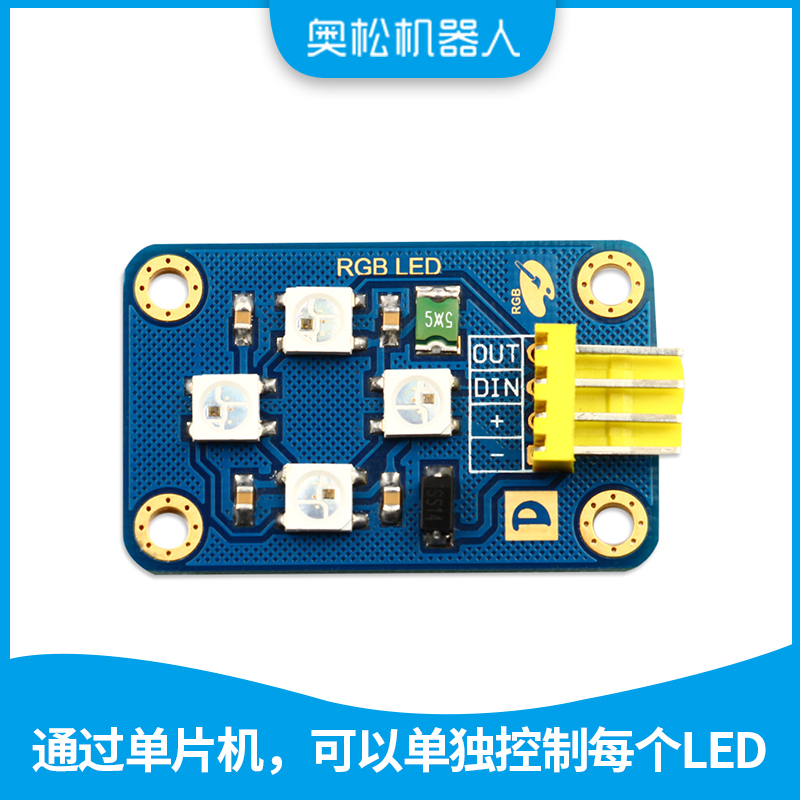

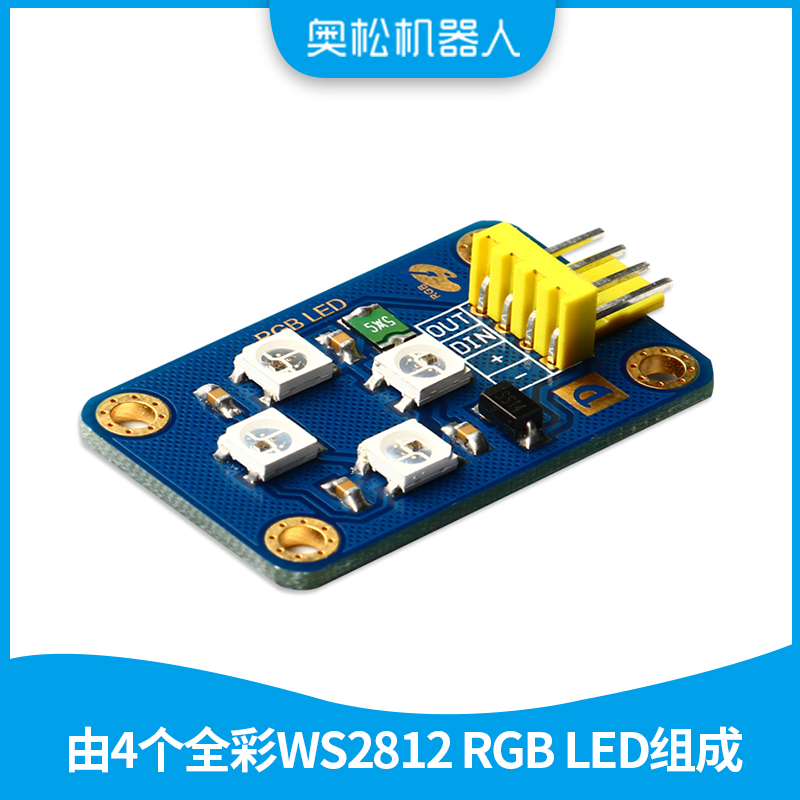

奧松機器人推出的RGB LED 模塊 由4個全彩WS2812 RGB LED組成。通過單片機，可以單獨控制每個LED。通過混合不同量的紅，綠，藍，調整其亮度和創造任何顏色。通過3P傳感器連接線可以直接插接到Arduino傳感器擴展板上通過Arduino uno 控制器編程方便使用。此款產品數據接口采用防插反插頭，接口兩側分別有字母“D”代表信號類型為數字信號，和 “RGB”標識代表模塊類型，特設4顆M3固定安裝孔，調節方向與固定方便易用，美觀大方。電路正確連接后模塊LED交替發出七彩光。

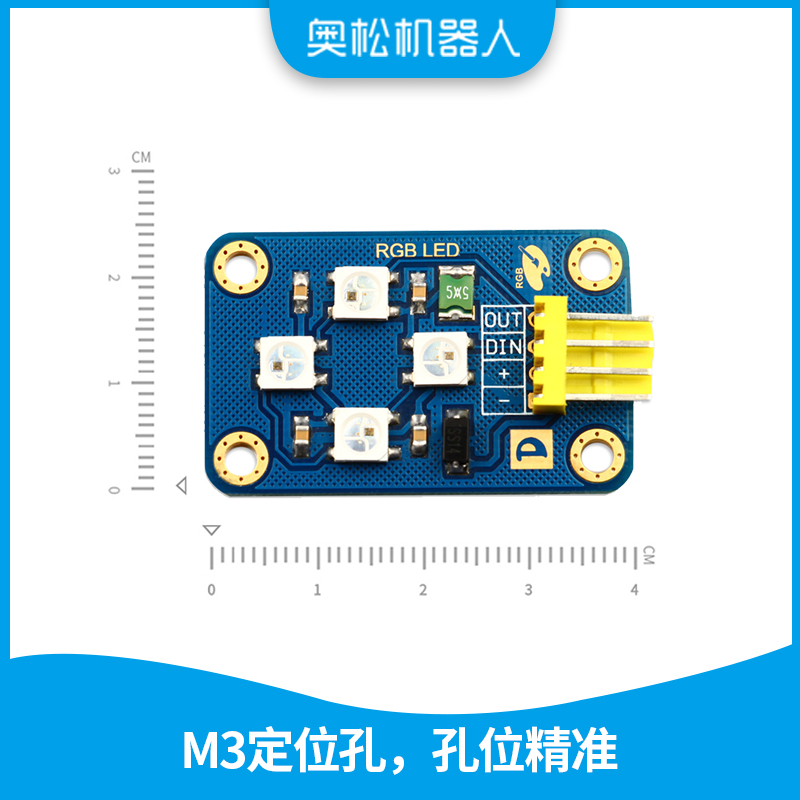

產品圖片：

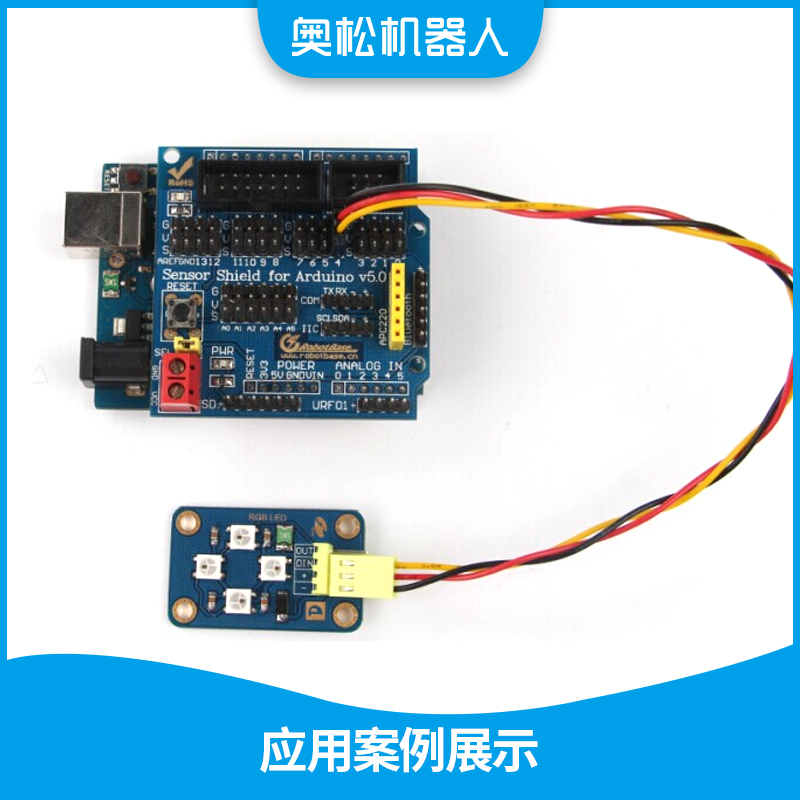

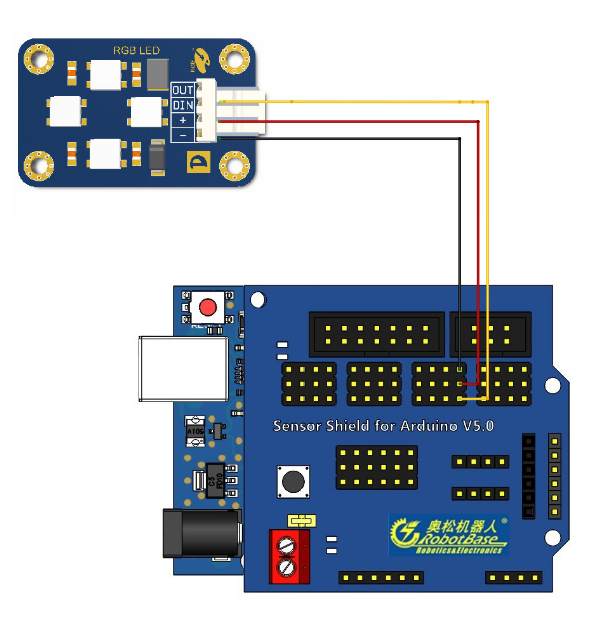

DIN引腳接到控制器的D4口，+和-分別接到電源的+5V和GND

產品參數：

1.產品名稱：RGB LED模塊

2.產品貨號：RB-02S092

3.輸入電壓：3.3V-5.5V

4.工作電壓：5V

5.數據類型：數字輸入

6.尺寸：40mm x 25mm

7.定義：OUT ：級聯引腳 DIN：信號引腳 +：電源正極 -：電源地
