micro:bit 板載藍牙，加速度計，電子羅盤，5*5 LED 點陣等傳感器，還可以通過 GPIO 來控制其他的傳感器，或者從傳感器上讀取數據，但是如果要使用 micro:bit 來驅動一個小車，就需要加入電機驅動板，在這個項目中，我們使用雙 H 橋電機驅動板和 Micro:bit 控制器結合，來控制 2WD 移動平臺的基本運動，實現移動平臺的前進、后退、左轉、右轉及停止，同時在 micro:bit 的點陣上顯示小車的行進方向。我們將給出 JavaScript Blocks Editor 和 microPython 兩種語言編寫的控制代碼。

一、使用硬件

1、2WD 移動平臺（電機版） * 1

2、micro:bit 控制器 * 1

3、micro:bit 擴展板 * 1

4、雙 H 橋電機驅動板 * 1

5、7.4V 鋰電池 * 1

6、電源開關 * 1

7、實驗連接線若干

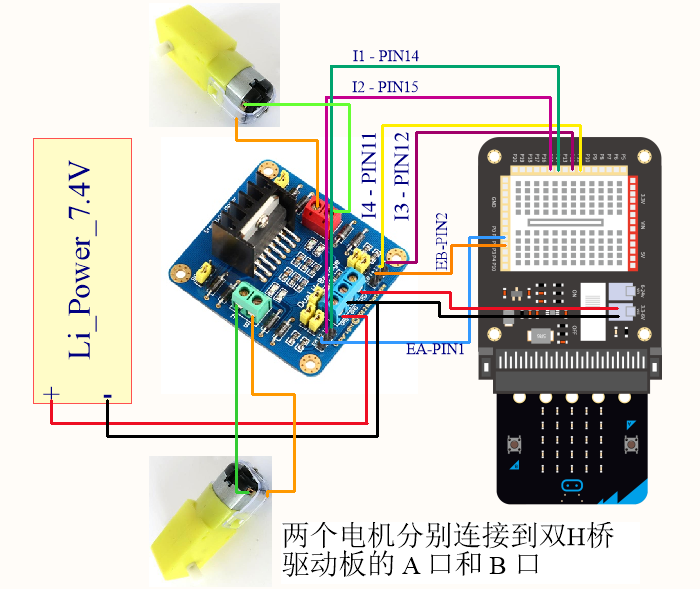

二、硬件連接

三、代碼編寫

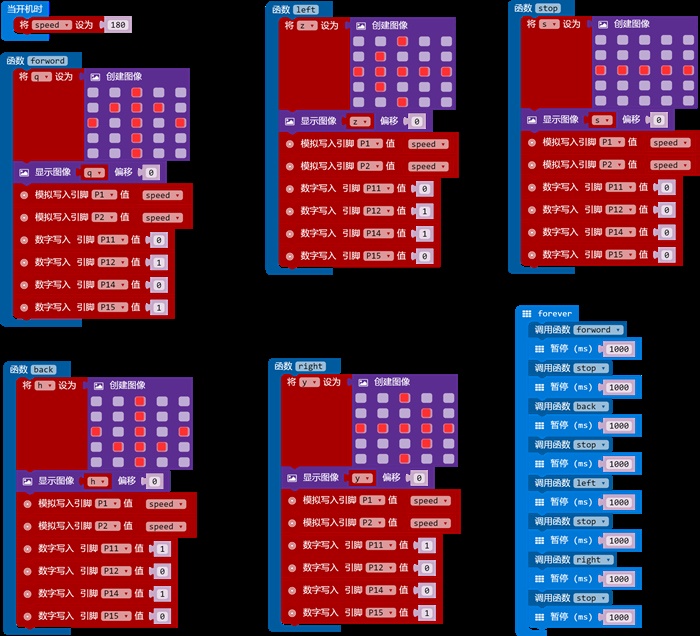

1、JavaScript Blocks Editor

2、microPython

from microbit import *
speed = 180

def forword():
    q = Image(  "00900:"
                "09990:"
                "90909:"
                "00900:"
                "00900")
    display.show(q)
    pin1.write_analog(speed)
    pin2.write_analog(speed)
    pin11.write_digital(0)
    pin12.write_digital(1)
    pin14.write_digital(0)
    pin15.write_digital(1)

def back():
    h = Image(  "00900:"
                "00900:"
                "90909:"
                "09990:"
                "00900")
    display.show(h)
    pin1.write_analog(speed)
    pin2.write_analog(speed)
    pin11.write_digital(1)
    pin12.write_digital(0)
    pin14.write_digital(1)
    pin15.write_digital(0)

def left():
    z = Image(  "00900:"
                "09000:"
                "99999:"
                "09000:"
                "00900")
    display.show(z)
    pin1.write_analog(speed)
    pin2.write_analog(speed)
    pin11.write_digital(0)
    pin12.write_digital(1)
    pin14.write_digital(1)
    pin15.write_digital(0)

def right():
    y = Image(  "00900:"
                "00090:"
                "99999:"
                "00090:"
                "00900")
    display.show(y)
    pin1.write_analog(speed)
    pin2.write_analog(speed)
    pin11.write_digital(1)
    pin12.write_digital(0)
    pin14.write_digital(0)
    pin15.write_digital(1)

def stop():
    s = Image(  "00000:"
                "00000:"
                "99999:"
                "00000:"
                "00000")
    display.show(s)
    pin1.write_analog(speed)
    pin2.write_analog(speed)
    pin11.write_digital(0)
    pin12.write_digital(0)
    pin14.write_digital(0)
    pin15.write_digital(0)

while True:
    forword()
    sleep(1000)
    stop()
    sleep(1000)

    back()
    sleep(1000)
    stop()
    sleep(1000)

    left()
    sleep(1000)
    stop()
    sleep(1000)

    right()
    sleep(1000)
    stop()
    sleep(1000)

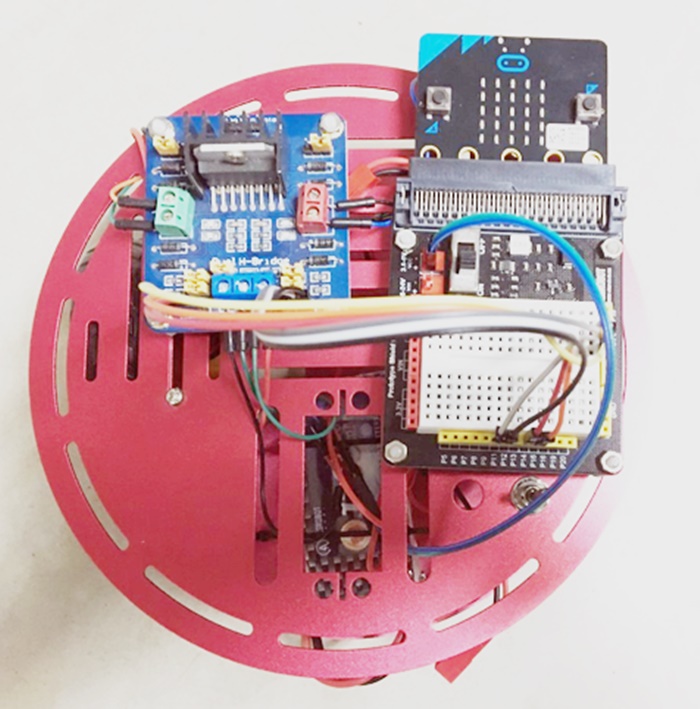

將上面的代碼復制到 mu 編譯器中，連接 micro:bit 和電腦，然后單擊 Flash，燒錄代碼，小車會開始運動，同時點陣顯示當前的運動方向。

四、實驗總結

這個項目僅對移動平臺進行了基本控制，沒有加入其他的傳感器，我們可以在這個基礎上進行擴展，例如加入尋線傳感器或避障傳感器來制作一款智能移動平臺，同樣你也可以使用 micro:bit 板載的功能，讓小車變得更加智能。

----------------------------------------------------------------------------------------------------------------
