在上一篇文章中，我們介紹了控制器，今天我們就來說一說傳感器。

傳感器（英文名稱：transducer/sensor）是一種檢測裝置，能感受到被測量的信息，并能將感受到的信息，按一定規律變換成為電信號或其他所需形式的信息輸出，以滿足信息的傳輸、處理、存儲、顯示、記錄和控制等要求。

傳感器的特點包括：微型化、數字化、智能化、多功能化、系統化、網絡化。它是實現自動檢測和自動控制的首要環節。傳感器的存在和發展，使得機器人有了觸覺、味覺和嗅覺等感官，讓其慢慢變得活了起來。通常根據其基本感知功能分為熱敏元件、光敏元件、氣敏元件、力敏元件、磁敏元件、濕敏元件、聲敏元件、放射線敏感元件、色敏元件和味敏元件等十大類。

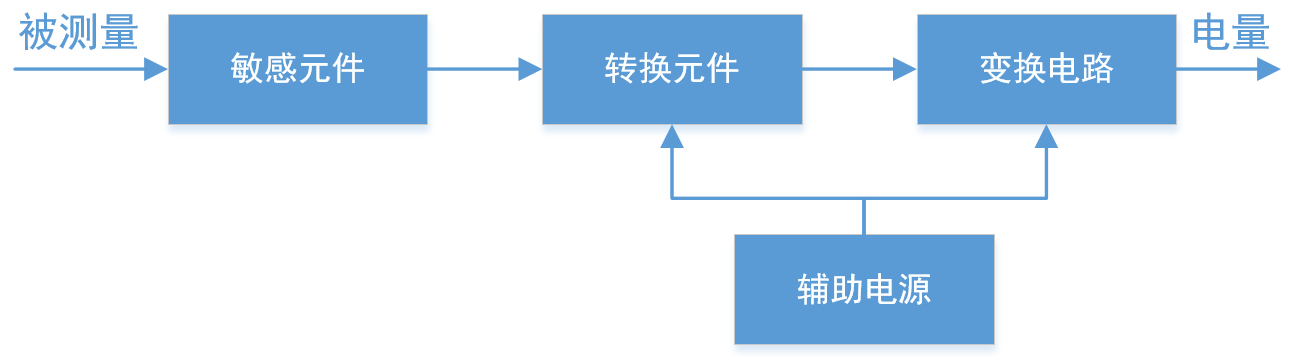

傳感器一般由敏感元件、轉換元件、變換電路和輔助電源四部分組成，如圖1 所示。

圖1 傳感器的組成

敏感元件直接感受被測量，并輸出與被測量有確定關系的物理量信號；轉換元件將敏感元件輸出的物理量信號轉換為電信號；變換電路負責對轉換元件輸出的電信號進行放大調制；轉換元件和變換電路一般還需要輔助電源供電。

如果說在機器人領域，控制器是機器人的大腦，那么傳感器就是機器人的五官：

光敏傳感器——視覺

聲敏傳感器——聽覺

氣敏傳感器——嗅覺

化學傳感器——味覺

壓敏、溫敏、流體傳感器——觸覺。下面小編就為大家介紹幾款傳感器，按輸出信號來分，可分為模擬傳感器和數字傳感器，本篇只介紹模擬傳感器。

一、光敏傳感器

光敏傳感器是最常見的傳感器之一，它的種類繁多，主要有：光電管、光電倍增管、光敏電阻、光敏三極管、紅外線傳感器、色彩傳感器、CCD、CMOS圖像傳感器等。接下來小編為大家介紹幾款常用的光敏模擬傳感器。

1、紅外火焰?zhèn)鞲衅?/span>：

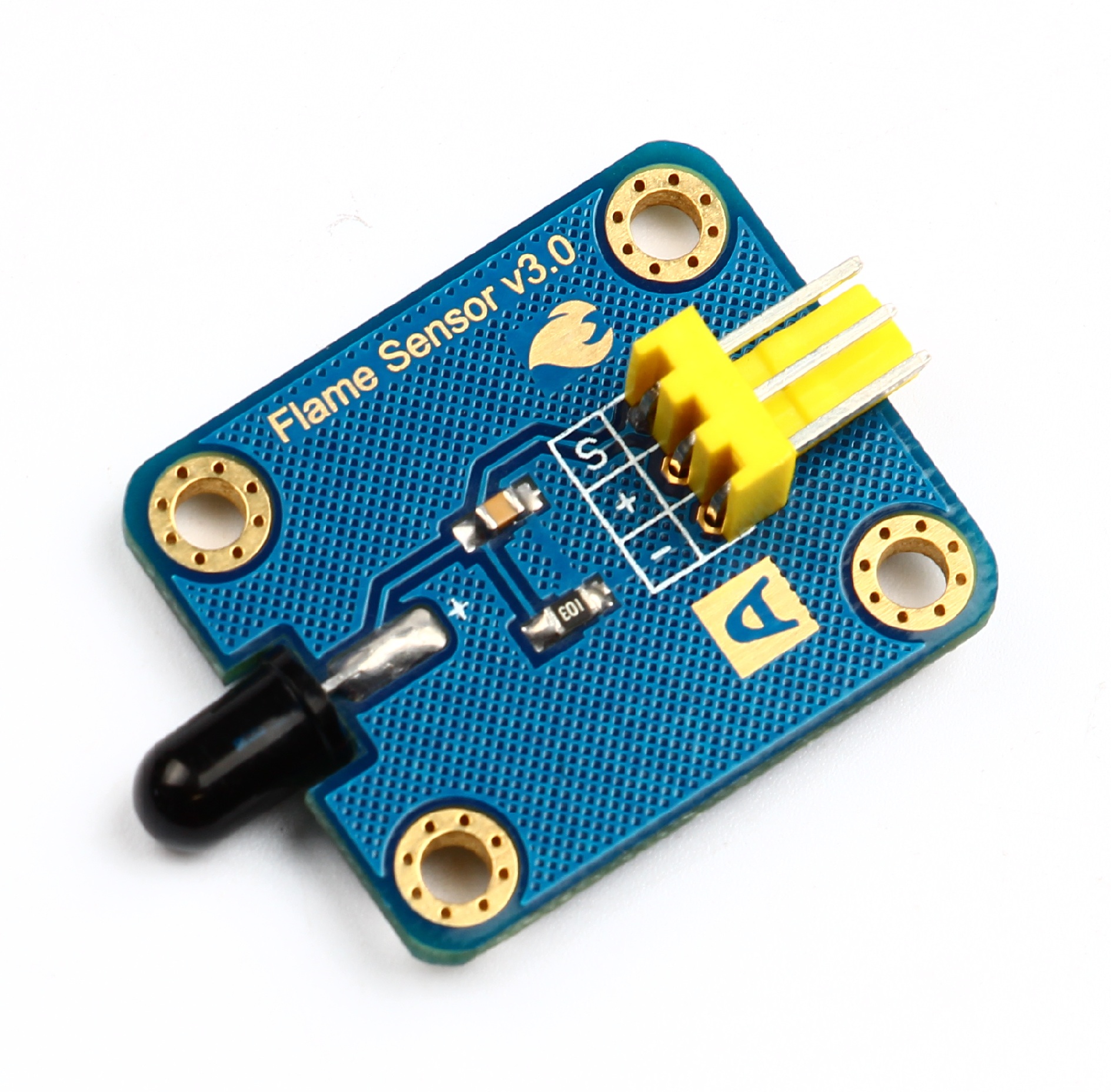

圖2 紅外火焰?zhèn)鞲衅?/span>

該火焰?zhèn)鞲衅骺梢杂脕硖綔y火源或其他一些波長在760~1100納米范圍的熱源，探測角度達60度，其中紅外波長在940納米附近時，其靈敏度達到最大。此火焰?zhèn)鞲衅髟跍缁饳C器人比賽或者搜救機器人比賽中起著非常重要的作用，它可以當作機器人的眼睛來尋找火源或光源足球，結合Arduino控制器與傳感器擴展板，可以用來制作滅火機器人、足球機器人等?；鹧?zhèn)鞲衅魈筋^工作溫度為-25攝氏度~85攝氏度，在使用過程中一定要注意火焰?zhèn)鞲衅魈筋^離火焰的距離不能太近，以免造成損壞。

傳感器參數：

1. 工作電壓 ：+5v

2. 信號類型：模擬信號

3. 工作環境：-25~+85℃

4. 存儲溫度：-30~+100℃

5. 接收波長：760納米-1100納米

6. 下面為火焰?zhèn)鞲衅鲗崪y數據，一根蠟燭為火源，室內正常日光燈環境實測：

無火源時，對著日光燈：

0.35V-0.12V

有火源時，傳感器與其距離：

10cm: 4.99V

30cm：4.83V

50cm：3.2V

70cm：1.89V

90cm：1.01V

100cm：0.83V

圖3 火焰?zhèn)鞲衅鲬迷谏址阑?/span>

因為初期火的熱和煙難以到達空間很高的場所，如劇場、倉庫、飛機庫等，感煙、感溫傳感器并不適用。感煙、感溫傳感器也不適用于石油精煉工場等屋外監視、森林火災、輸送空氣用的管道內的火花監視，以及高速公路隧道里車輛的火焰監視。因此在特殊場所為預防火災需要使用火焰?zhèn)鞲衅?。特此說明，此火焰?zhèn)鞲衅饕资軣艄?、太陽光影響，使用時需做特殊處理。

2、光線傳感器：

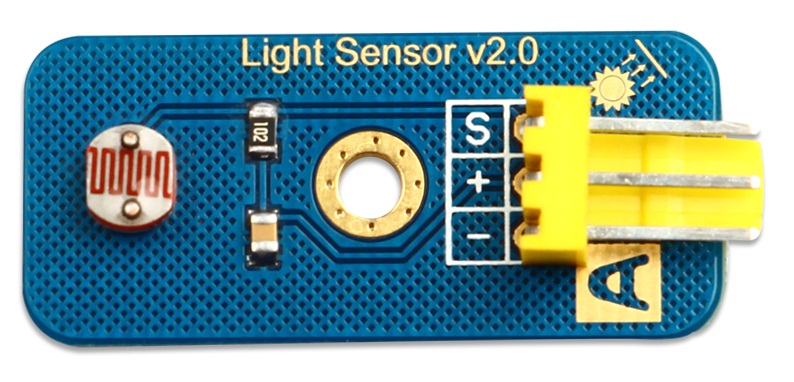

圖4 光線傳感器模塊

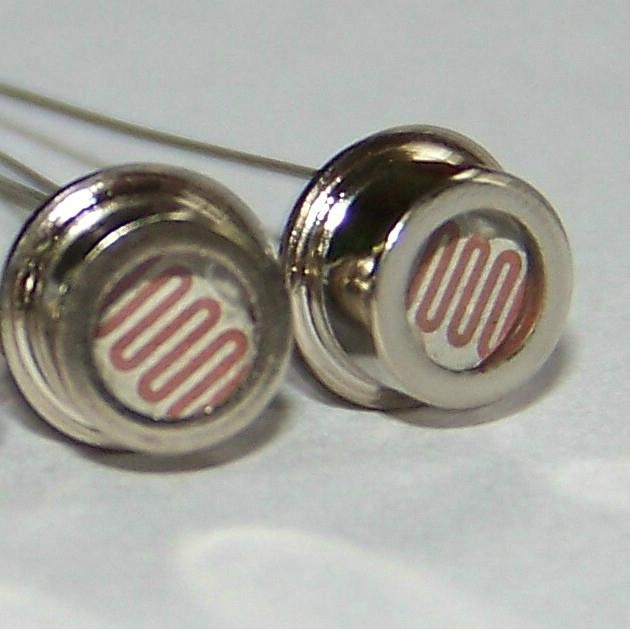

圖5 光線傳感器

光線傳感器是基于半導體的光電效應原理所開發的，其可用來對周圍環境光的強度進行檢測，結合各種單片機控制器可實現光的測量、光的控制和光電轉換等功能，此傳感器3P插針接口，可通過3P傳感器連接線與傳感器擴展板結合使用，可以制作光感相關的互動作品。

傳感器參數：

1.供電電壓： 3.5~5V

2.工作環境： -25~+85℃

3.儲存溫度： -30~+100 ℃

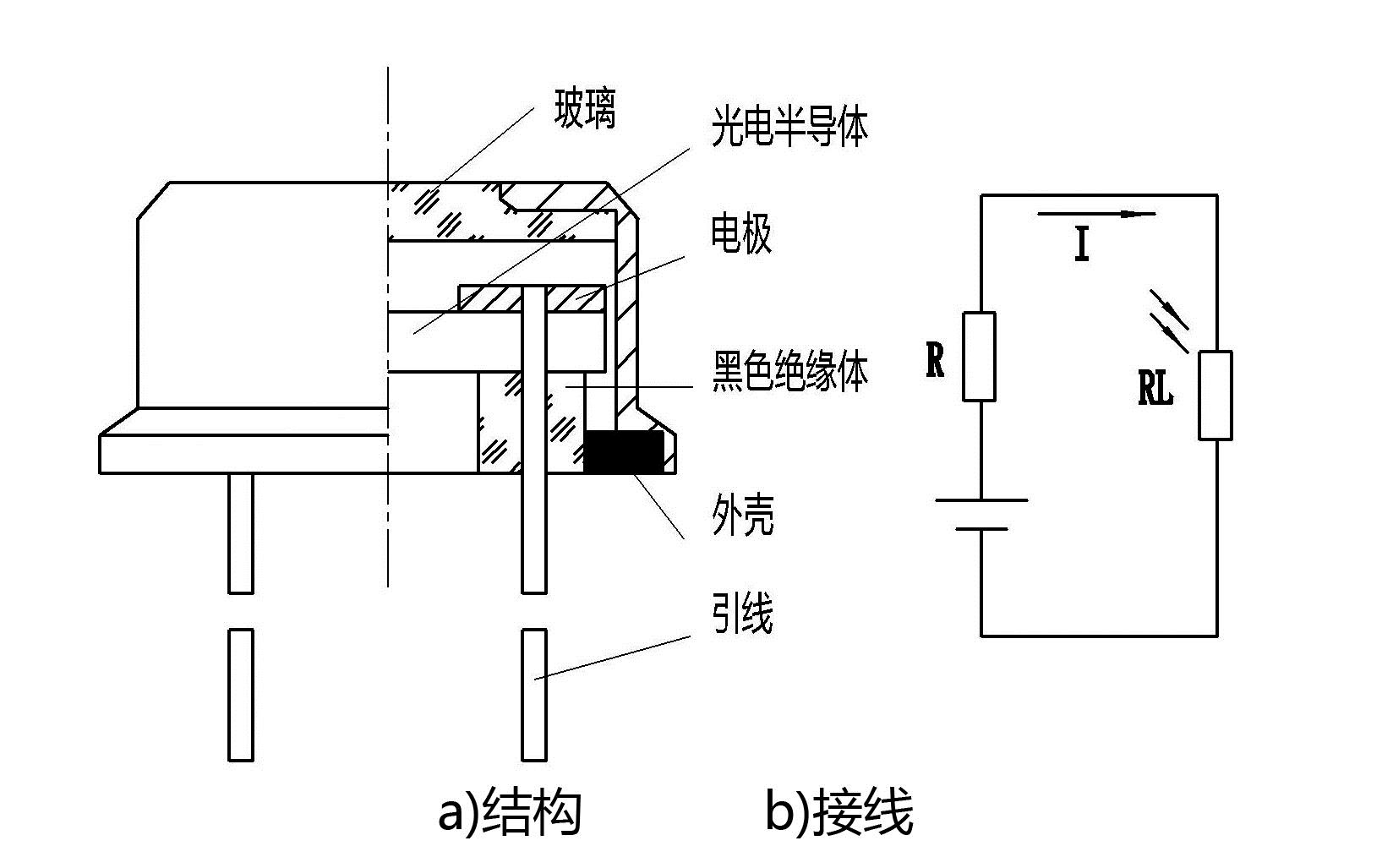

圖6 光電傳感器示意圖

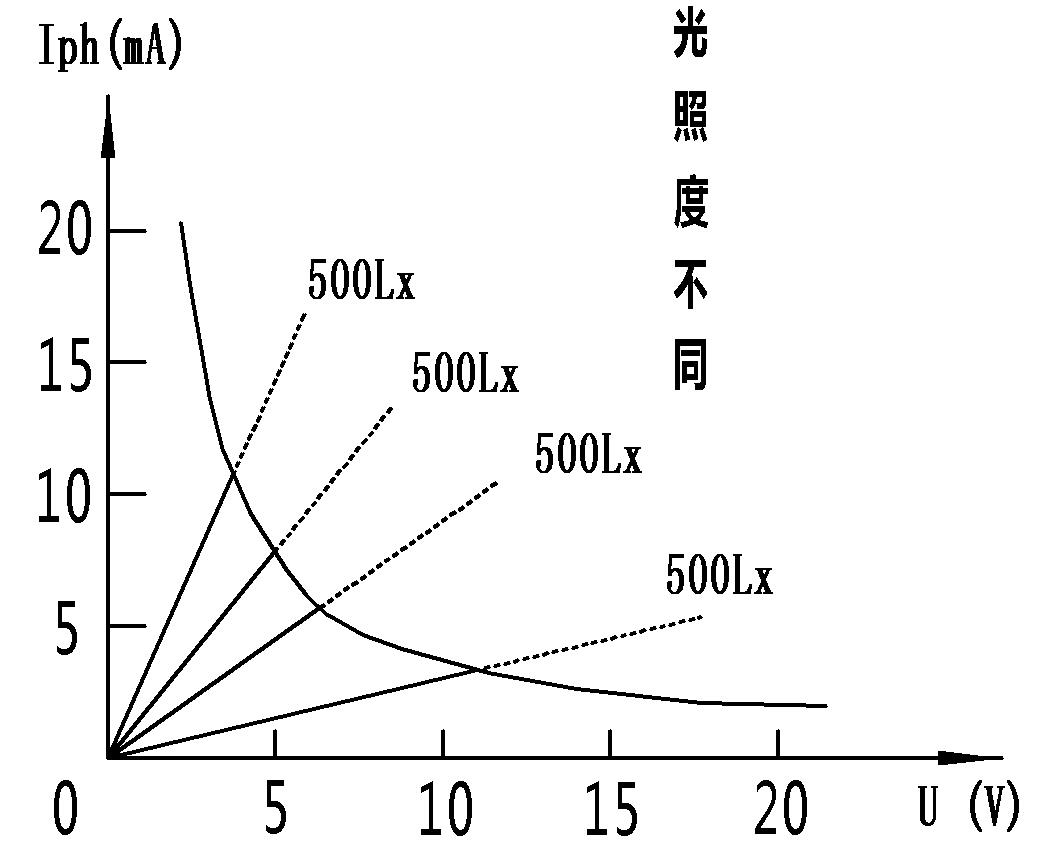

圖7 伏安特性曲線

光線傳感器，可以檢測光。它們體積小，價格低廉，低功耗，易于使用，也不磨損。他們經常出現在玩具、小家電和電器中。他們也經常被稱為光敏電阻（LDR）。

光電管基本上是一個電阻，光照在彎曲的電阻可以改變其電阻值。它們的成本很低，容易得到各種尺寸和規格。每個光電傳感器會稍微不同于其他傳感器，即使它們是同一批。變化也是很大的，50%甚至更高！因為這個原因，它們不應該被用來試圖確定照度或亮度發光精密光水平。相反，你只能期待確定基本的光的變化量。

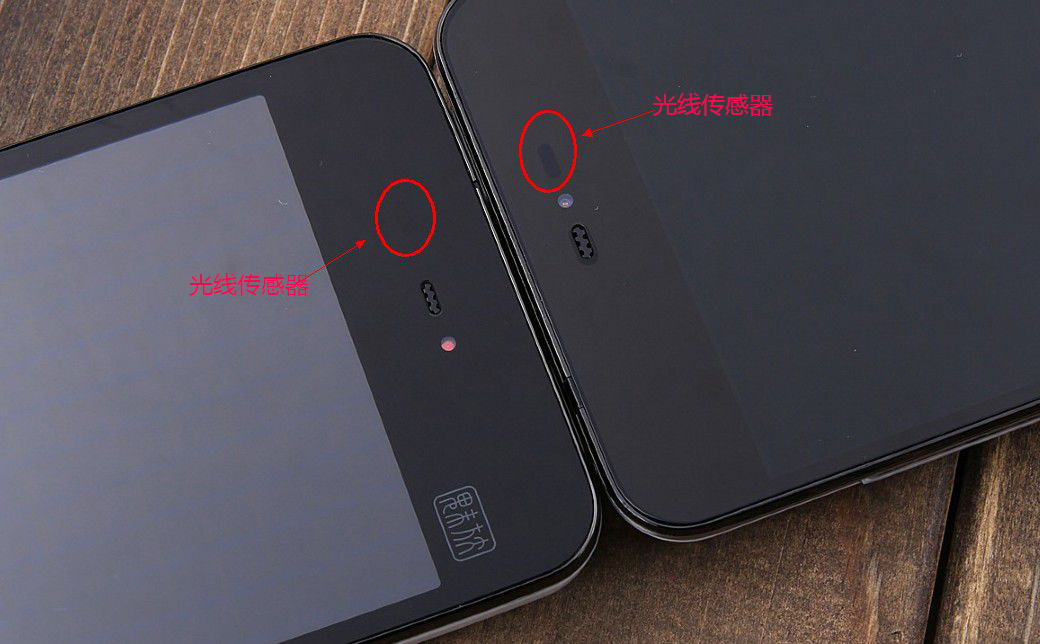

圖8 應用在手機的光線傳感器

從2002年的諾基亞7650(7650還帶有揚聲器感應)開始，便有了光線傳感器，它的好處就是可以根據手機所處環境的光線來調節手機屏幕的亮度和鍵盤燈。

二、聲音傳感器

接下來小編再為大家介紹幾款跟聲音有關的傳感器。

1、模擬聲音傳感器：

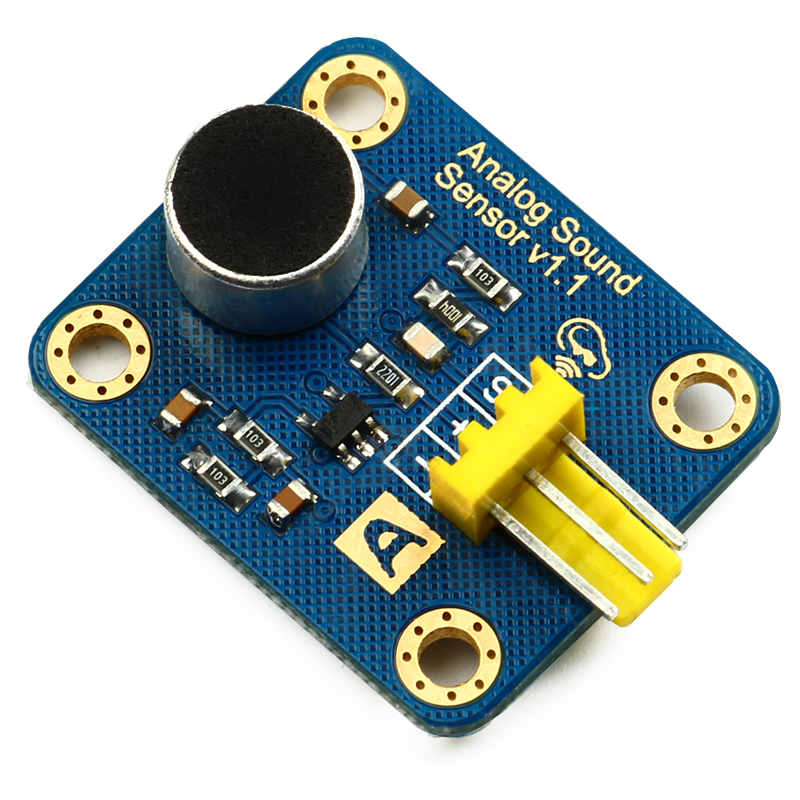

圖9 模擬聲音傳感器模塊

此聲音傳感器是由一個小型駐極體麥克風和運算放大器構成。它可以將捕獲的微小電壓變化放大100倍左右，能夠被微控制器輕松的識別，并進行AD轉換，輸出模擬電壓值，使得只需采集模擬量電壓就可以讀出聲音的幅值，判斷聲音的大小。

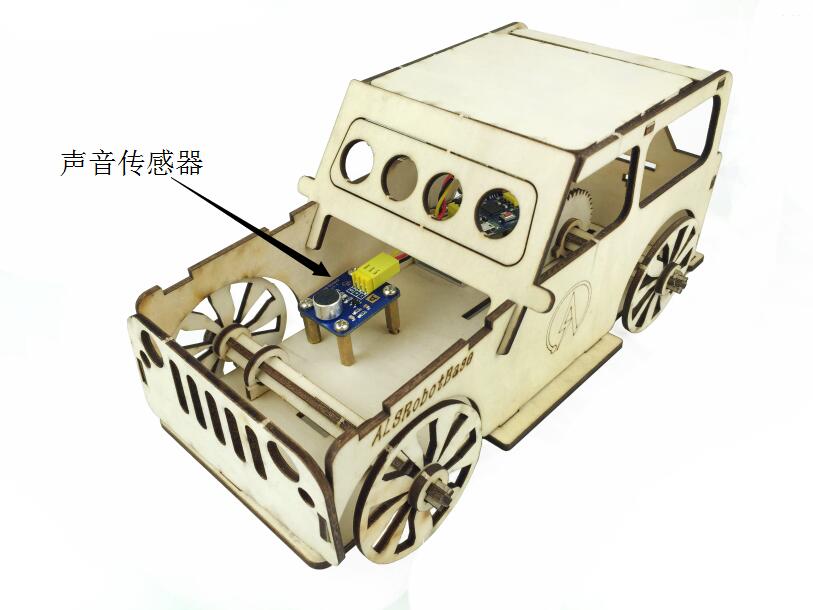

圖10 聲音傳感器DIY的聲控小車

聲音傳感器的應用非常廣泛，包括大家眾所周知的而且每天晚上都能用到的聲控燈，它的開關就是傳說中的聲控傳感器。還有上面的這臺小車，它是利用聲音傳感器能夠感受聲音并轉換為模擬信號的原理制作而成的，當掌聲較為熱烈（檢測到聲音音量較高）時控制器會控制電機轉動，使得小車向前運動，利用聲音傳感器還能制造很多有意思的DIY產品，大家說是不是很有趣呢。

2、聲敏傳感器：

圖11 聲敏傳感器

聲敏傳感器是一種用于流量檢測的傳感器，該傳感器接線時可帶電設定，在高/低靈敏度的量程模式下操作。高靈敏度量程適用于在40db 波動的高頻信號。低靈敏度量程應用于在28db到68db波動的高頻信號。該傳感器還可通過外部電源進行供電。

聲敏傳感器應用：

聲敏傳感器帶有一個模擬輸出，用于配合控制設備的使用。該傳感器通過提供外部電源，可獨立于控制設備，獨自進行操作。其輸出信號送入控制面板、圖表記錄儀、數據記錄儀或帶有合適輸入的可編程邏輯控制器。主要應用于固體流量探測。同時，該設備也可用于水泵氣蝕和液體泄漏的檢測，然后產生足夠的聲音報警。

三、氣敏傳感器

氣敏傳感器是一種檢測特定氣體的傳感器。它主要包括半導體氣敏傳感器、接觸燃燒式氣敏傳感器和電化學氣敏傳感器等，其中用的最多的是半導體氣敏傳感器。氣敏傳感器的應用主要有：一氧化碳氣體的檢測、瓦斯氣體的檢測、煤氣的檢測、氟利昂（R11、R12）的檢測、呼氣中乙醇的檢測、人體口腔口臭的檢測等等。它將氣體種類及其與濃度有關的信息轉換成電信號，根據這些電信號的強弱就可以獲得與待測氣體在環境中的存在情況有關的信息，從而可以進行檢測、監控、報警；還可以通過接口電路與計算機組成自動檢測、控制和報警系統。

工作原理：聲表面波器件之波速和頻率會隨外界環境的變化而發生漂移。氣敏傳感器就是利用這種性能在壓電晶體表面涂覆一層選擇性吸附某氣體的氣敏薄膜，當該氣敏薄膜與待測氣體相互作用（化學作用或生物作用，或者是物理吸附），使得氣敏薄膜的膜層質量和導電率發生變化時，引起壓電晶體的聲表面波頻率發生漂移；氣體濃度不同，膜層質量和導電率變化程度亦不同，即引起聲表面波頻率的變化也不同。通過測量聲表面波頻率的變化就可以獲得準確的反應氣體濃度的變化值

下面小編帶大家看一下幾款氣體傳感器。

1、酒精傳感器：

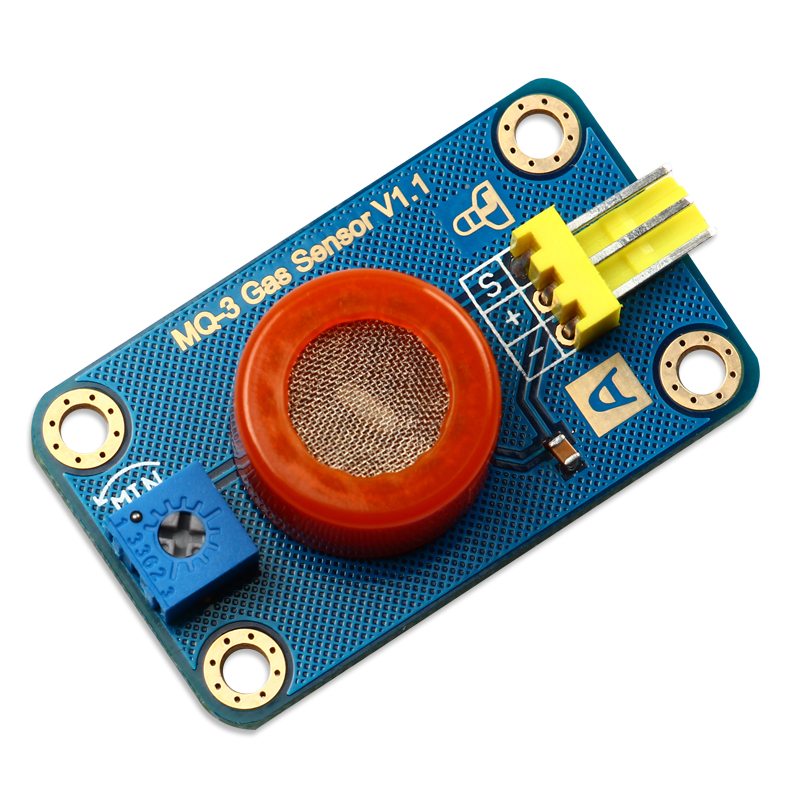

圖12 酒精傳感器

此款酒精傳感器采用MQ-3型氣敏元件，其對酒精的靈敏度高，可以抵抗汽油、煙霧、水蒸氣的干擾，很靈敏的檢測到空氣中的乙醇氣體。MQ-3型氣敏元件所采用的材料是在清潔空氣中電導率較低的二氧化錫（SnO2）。當傳感器所處環境中存在酒精蒸發氣體時，傳感器的電導率隨空氣中酒精氣體濃度的增加而增大。因此可通過3P傳感器連接線直接插接到Arduino傳感器擴展板上，通過Arduino控制器編程方便使用，結合蜂鳴器模塊與繼電器模塊，可以制作酒精報警器、酒精濃度測試儀等產品。用途：用于機動車駕駛人員是否酗酒及其它嚴禁酒后作業人員的現場檢測；也用于其它場所乙醇蒸氣的檢測。

酒精傳感器參數：

1. 探測范圍：10-100ppm酒精

2. 特征氣體：125ppm酒精

3. 加熱電壓：5±0.2V（AC·DC）

4. 回路電壓：≤24V DC

5. 負載電阻：可調

6. 清潔空氣中電壓：≤1.5V

7. 靈敏度：Rin air/Rin typical gas≥5

8. 恢復時間：≤30S

圖13 酒精傳感器制成的酒精檢測儀正在檢測酒駕

資料顯示，目前我國每年因駕駛員酒后駕車所導致的交通事故有25萬余起，造成約5萬人死亡，直接經濟損失近13億元。同時，隨著汽車保有量的快速增加，酒后駕駛導致的人員傷亡及財產損失還在呈上升趨勢。酒后駕車容易發生交通事故，為了減少或杜絕這種現象,通常是采用呼氣酒精測試儀對駕駛人員進行現場檢測,以確定駕駛人員是否飲酒。目前,市場上警用酒精測試儀種類繁多、功能強大、靈敏度高,內部多采用酒精傳感器，由交警人員來實施,可以有效的警覺人們酒后駕車。

不僅僅是這樣，現在很多的高級汽車內自帶酒精檢測裝置，位于方向盤中心處，開車前如果你的呼吸中酒精含量高于標準值，它就會自動報警，提醒你不要酒駕。所以說酒精傳感器的用處是很重要的。

2、煙霧傳感器：

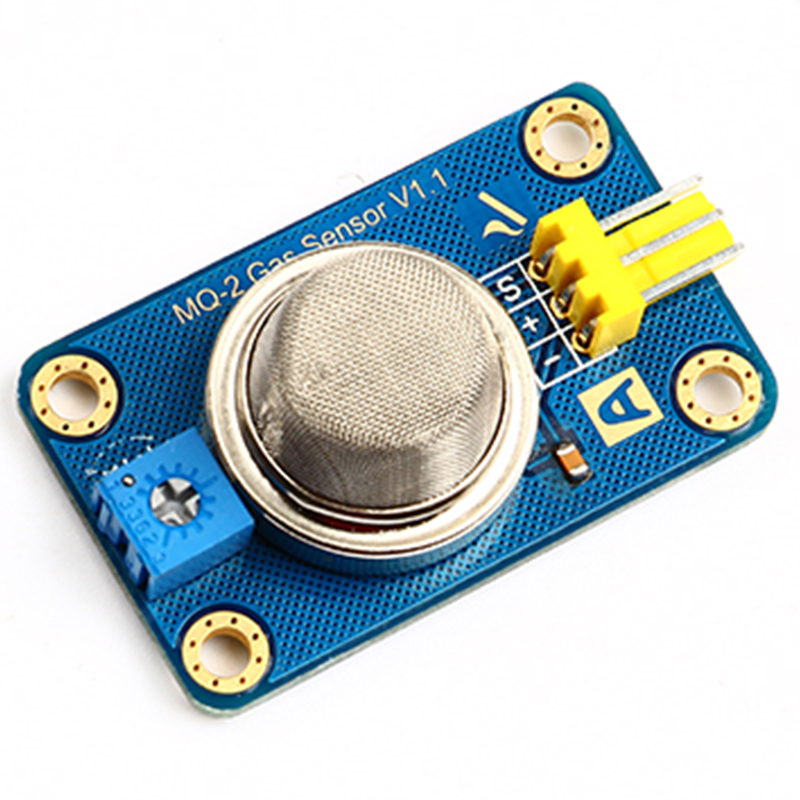

圖14 煙霧傳感器

此款煙霧傳感器采用MQ-2型氣敏元件，可以很靈敏的檢測到空氣中的煙霧以及甲烷氣體。通過3P傳感器連接線連接控制器，結合蜂鳴器模塊與繼電器模塊，可以制作煙霧報警器、甲烷泄漏報警器、自動煙霧排風機等產品，是使室內的空氣達到環保標準的理想傳感器。

MQ-2氣體傳感器參數：

1. 輸入電壓：5V

2. 工作電壓：5V

3. 加熱電壓：5V（AC或DC）

4. 負載電阻：5K（可調）

5. 回路電壓：≤24V

6. 響應時間：≥10s

7. 恢復時間：≤30s

8. 元件功耗：≤7W

9. 數據類型：模擬輸出

圖15 室內煙霧傳感器

家庭、公共娛樂、辦公、倉庫等場所中很容易引發火災?；馂淖詣訄缶到y(tǒng)，對于及早發現火災和對火災進行早期的撲滅，最大化地減小火災造成人員傷亡、經濟損失及不良的社會影響起著重要的作用。

火災自動報警系統主要由觸發器件、火災報警裝置、以及聯動控制系統等組成。觸發器件包括感煙探測器、感溫探測器。感煙探測器是主要由煙霧傳感器構成，可以很靈敏的檢測到空氣中的煙霧，應用于火災探測報警器。

三、其他幾款常用的模擬傳感器：

1、壓力傳感器：

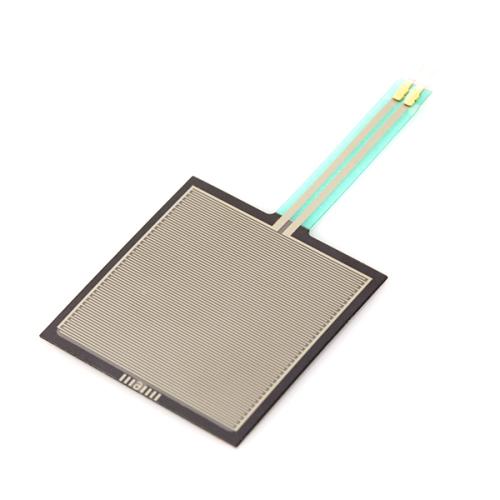

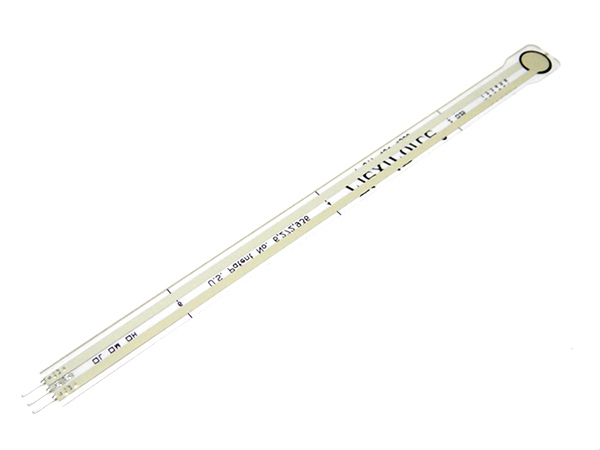

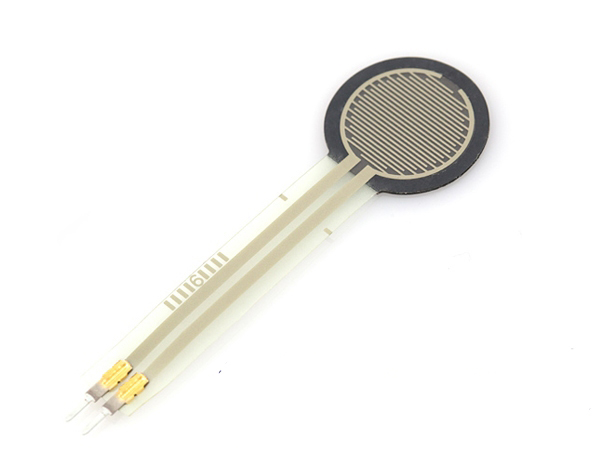

圖16 壓力傳感器

壓力傳感器是工業實踐中最為常用的一種傳感器，一般普通壓力傳感器的輸出為模擬信號，模擬信號是指信息參數在給定范圍內表現為連續的信號。 或在一段連續的時間間隔內，其代表信息的特征量可以在任意瞬間呈現為任意數值的信號。而我們通常使用的壓力傳感器主要是利用壓電效應制造而成的，這樣的傳感器也稱為壓電傳感器。其可用于機械手末端夾持器感測夾持物品有無，仿生機器人足下行走地面感測，動物咬力測試生物實驗，應用范圍及其廣泛。

圖17 蜥蜴咬力實驗

2、水位傳感器：

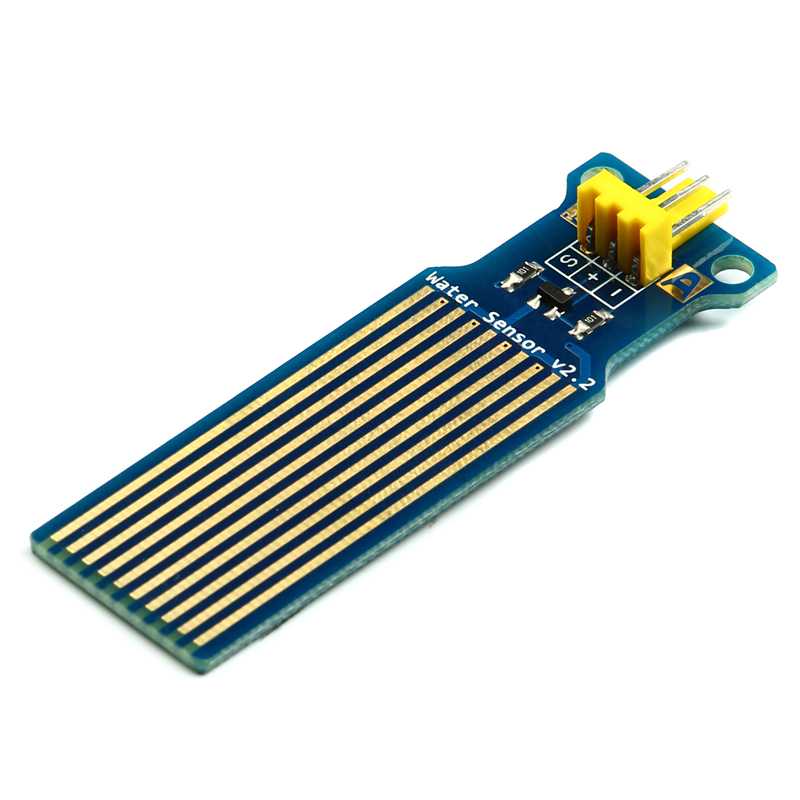

圖18 水位傳感器

此傳感器是一款簡單易用、小巧輕便、性價比較高的水位/水滴識別檢測傳感器，其是通過具有一系列的暴露的平行導線線跡測量其水滴/水量大小從而判斷水位。水位傳感器輕松完成水量到模擬信號的轉換，輸出的模擬值可以直接被程序中函數所應用，達到水位報警的功效，低功耗，靈敏度高是其一大特點。配合Arduino 控制器可直接插接到傳感器擴展板上進行實際應用，效果更加明顯。

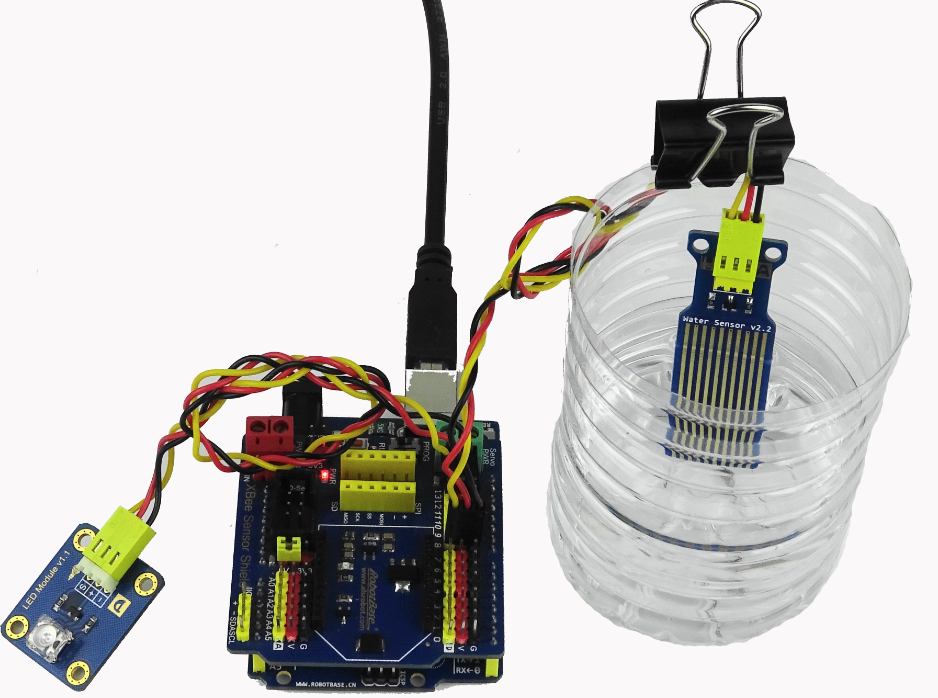

圖19 水位傳感器測水位實驗

類似此類水位傳感器的各種特定液位傳感器廣泛用于水廠、煉油廠、化工廠、玻璃廠、污水處理廠、高樓供水系統、水庫、河道、海洋等對供水池、配水池、水處理池、水井、水罐、水箱、油井、油罐、油池及對各種液體靜態、動態液位的測量。

3、土壤濕度傳感器：

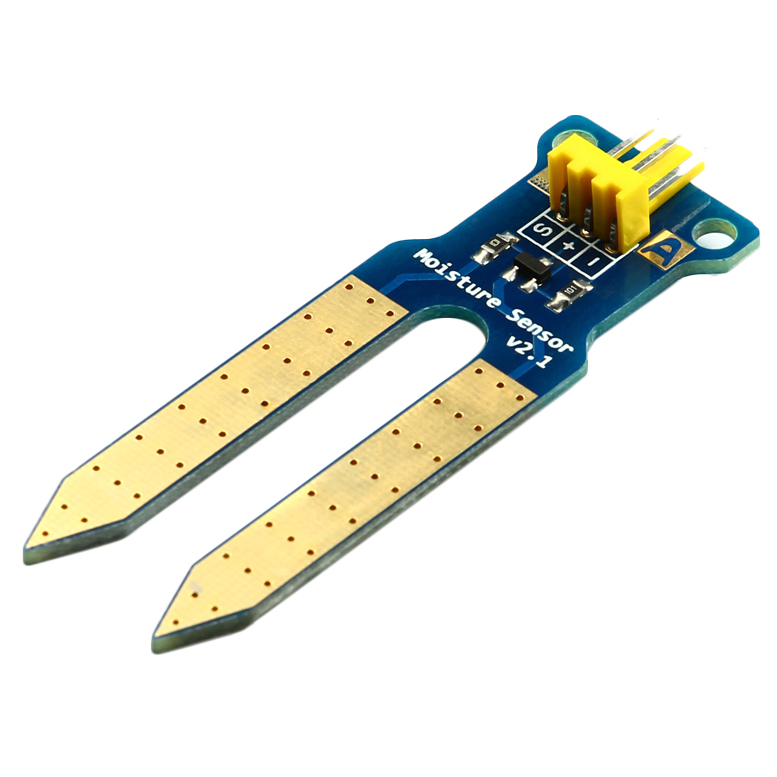

圖20 土壤濕度傳感器

這是一個簡易的水分傳感器可用于檢測土壤的水分，當土壤缺水時，傳感器輸出值將減小，反之將增大。使用這個傳感器制作一款自動澆花裝置，當您長時間不在家或過了澆水的時間，它可以感測到您的植物是否已經渴了。防止植物枯萎了才知道是缺水造成的。

傳感器參數：

1. 工作電壓：5V

2. 工作電流：<20mA

3. 傳感器類型：模擬輸出

4. 檢測深度：37mm

5. 工作溫度：10℃-30℃

6. 工作濕度：10%-90%無凝結

工作原理：

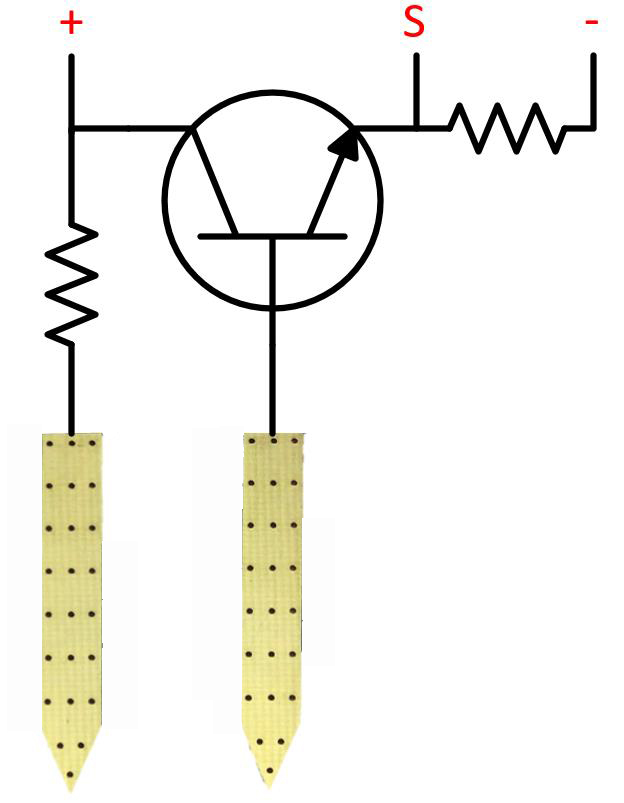

圖21 工作原理圖

土壤濕度傳感器是一種通過判斷土壤中水分含量的多少來判定土壤的濕度大小的傳感器。如圖所示，當土壤濕度傳感器探頭懸空時，三極管基極處于開路狀態，三極管截止輸出為零；當插入土壤中時由于土壤中水分含量不同，土壤的電阻值就不同，三極管的基極就提供了大小變化的導通電流，三極管集電極到發射極的導通電流受到基極控制，經過發射極的下拉電阻后轉換成電壓。

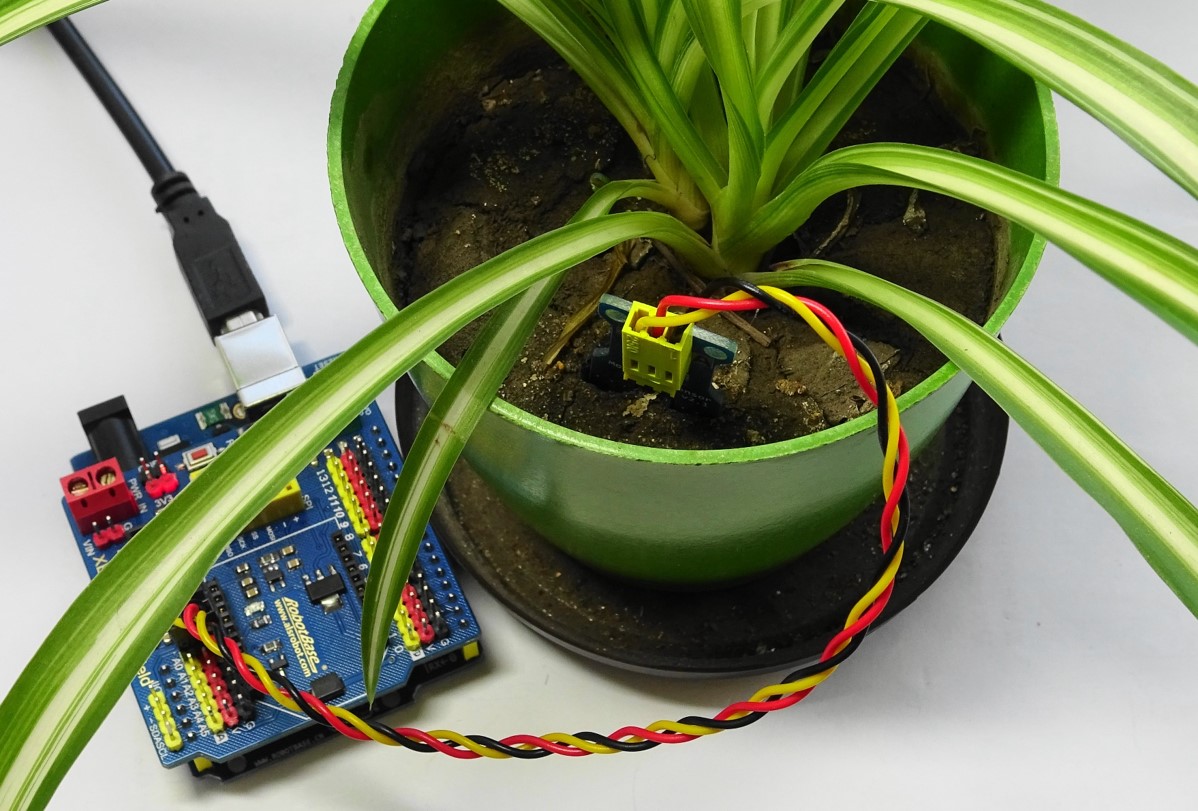

圖22 土壤濕度傳感器檢測土壤水分含量

對于家里有養花草的人來說，一旦到外地出差或者出門遠游，他們會糾結一個問題：家里的植物交給誰來打理呢？外出期間沒有人澆水，它們很有可能會枯死。如果真的找不到別人來幫忙的話，我們可以利用Arduino控制器和土壤濕度傳感器等器件，來做一個簡易自動澆花系統。

4、溫度傳感器：

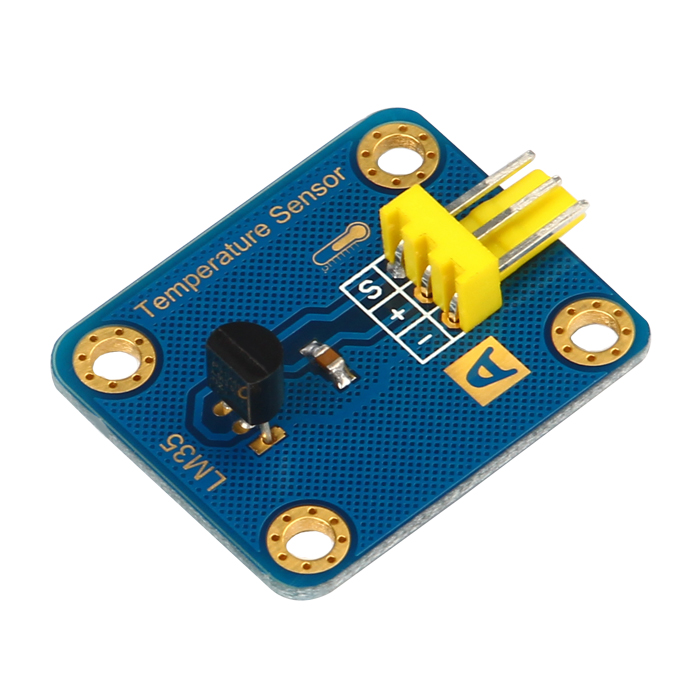

圖23 溫度傳感器

基于LM35半導體的溫度傳感器，可以用來對環境溫度進行定性的檢測。LM35半導體溫度傳感器是美國國家半導體公司生產的線性溫度傳感器。其測溫范圍是-40℃到150℃，靈敏度為10mV/℃，輸出電壓與溫度成正比。LM35線性溫度傳感器與Arduino專用傳感器擴展板結合使用，可以非常容易地實現與環境溫度感知相關的互動效果。溫度測量常用的傳感器包括熱電偶，鉑電阻，熱敏電阻和半導體測溫芯片，其中熱電偶常用于高溫測量，鉑電阻用于中溫測量（800℃左右），而熱敏電阻和半導體溫度傳感器適合于100-200℃以下的溫度測量，其中半導體溫度傳感器的應用簡單，有較好的線性度和較高的靈敏度。

傳感器參數：

1. 在攝氏溫度下直接校準

2. +10.0mV/℃的線性刻度系數

3. 確保0.5℃的精度(在25℃)

4. 額定溫度范圍為-40℃至+110℃

5. 工作電壓范圍寬,4V 至30V

6. 低功耗,小于60uA

7. 在靜止空氣中,自熱效應低,小于0.08℃的自熱

8. 非線性僅為±1/4℃

9. 輸出阻抗，通過1mA 電流時僅為0.1Ω

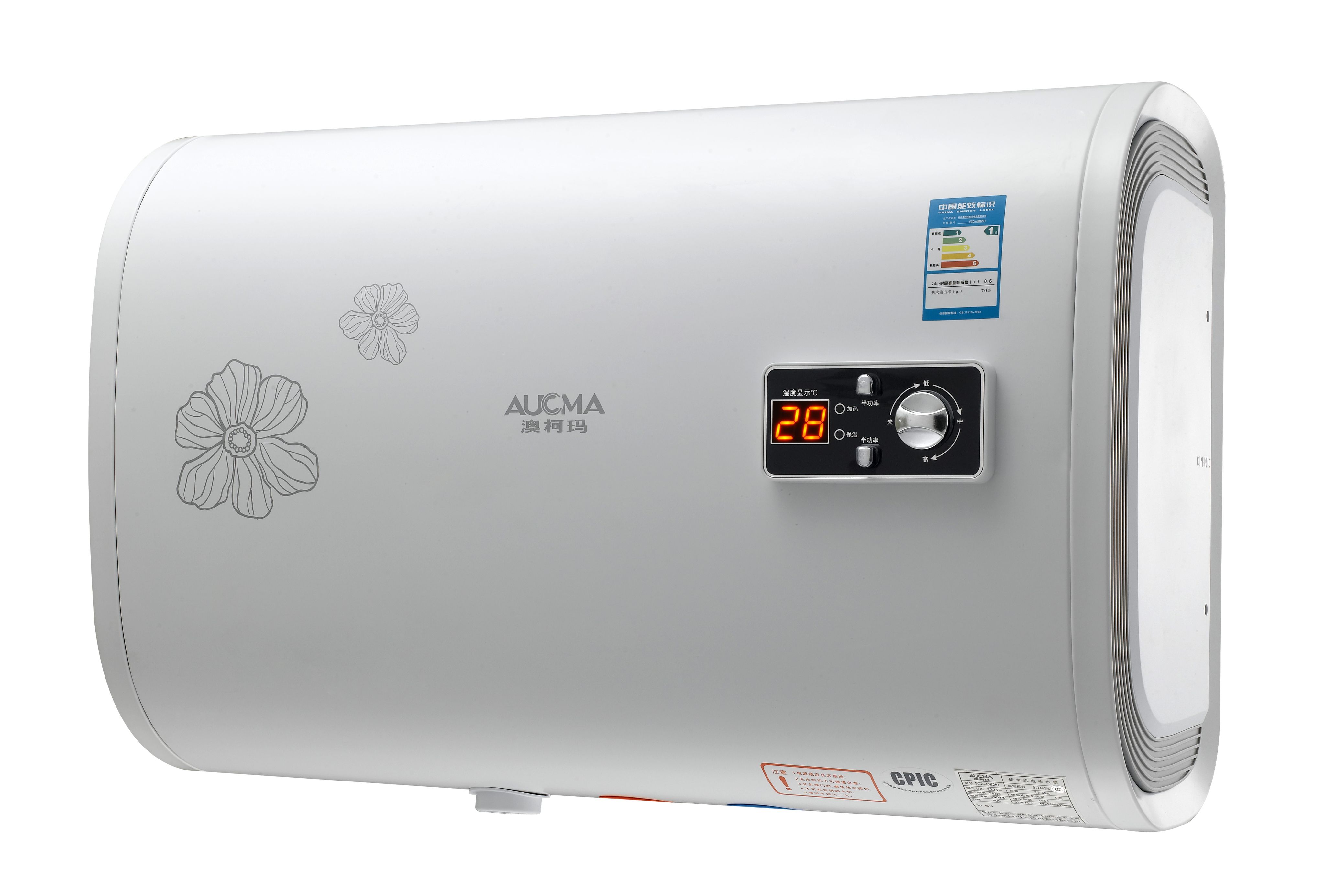

圖24 溫度傳感器應用在熱水器上

主要用于工控及物聯網。但它主要還是一個元件，需要和相關的LCD顯示、信號處理、MCU控制結合起來才能用在各種需要檢測溫度參數的場合，應用范圍相當?shù)膹V泛，只要是需要檢測溫度參數的（如：溫度計、溫度記錄儀、溫度報警器等等）都會用到。上圖是把溫度傳感器應用到熱水器溫度實時顯示中。

以上就是小編為大家?guī)淼膸卓畋容^常見的模擬傳感器，你可能會問怎么全是模擬傳感器，沒有數字傳感器呢，那么就敬請期待小編的下一期內容吧！關于傳感器的更多原理和實驗內容，大家可以掃描下面視頻二維碼進行學習。
