光線傳感器是使用光敏電阻作為感應元件，環境光線的改變，會引起光敏電阻阻值的變化，從而產生信號引腳電壓的變化，Arduino 控制器模擬接口讀取到電壓變化，會控制 LED 的亮度變化，來實現在不同環境光線下，產生不同的亮度。裝置中使用到紅外熱釋電傳感器，是用來檢測是否有人經過，所以這個裝置就可以實現在夜晚，有人經過的時候小夜燈會亮起。

使用硬件

1、光線傳感器 * 1 個

2、Arduino UNO 控制器 * 1 個

3、LED 發光模塊 * 1 個

4、紅外熱釋電傳感器 * 1 個

5、mini 面包板

6、9V 1A 電源適配器

7、USB 數據線 * 1 條

8、3P 傳感器連接線 * 2 條

9、實驗跳線 * 若干

軟件環境：Arduino IDE 1.8.1 / 奧松編程吧

編程語言：Arduino C 語言 / 圖形化編程語言

接線說明：

* LED 發光模塊 S 連接 Arduino UNO 控制器 D3 引腳

* 光線傳感器 S 連接 Arduino UNO 控制器 A0 引腳

* 紅外熱釋電傳感器 S 連接 Arduino UNO 控制器 D2 引腳

* 三個傳感器的 + 連接在一起，并連接到 Arduino UNO 控制器的 5V 引腳

* 三個傳感器的 - 連接在一起，并連接到 Arduino UNO 控制器的 GND 引腳

* 9V 1A 電源適配器連接到 Arduino UNO 控制器的 DC 接口，進行供電

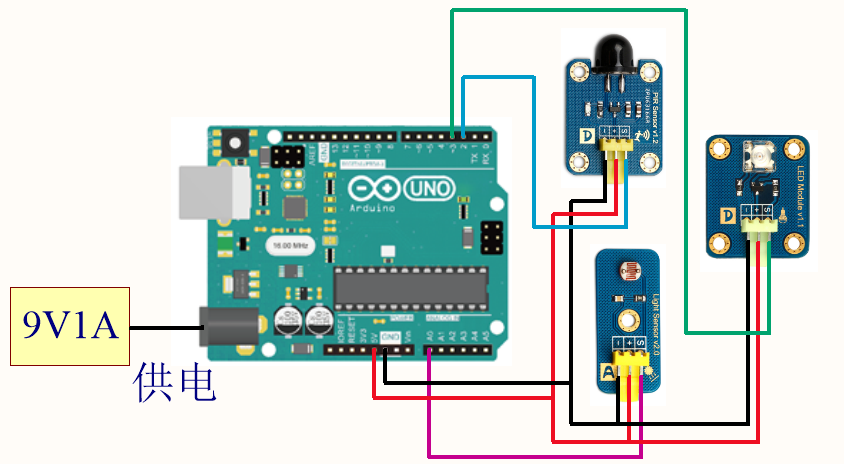

硬件接線圖：

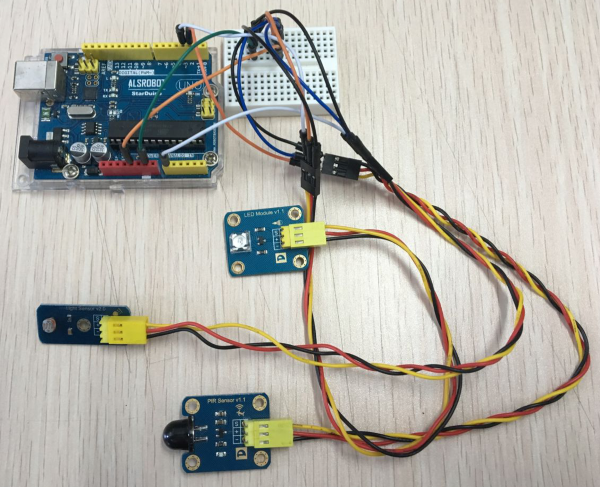

實物接線圖：

Arduino C 語言代碼例子程序：

#define LED 3
#define PIR 2
void setup() {
  //Serial.begin(9600);
  pinMode(LED,OUTPUT);
  pinMode(PIR,INPUT);
}

void loop() {
int val = analogRead(A0);
int val1 = digitalRead(PIR);
//Serial.println(val);
if(val1 == 1 && val > 700)
{
  int value = map(val,700,1024,50,255);
  analogWrite(LED,value);
  delay(1000);
  }
  else
  {
    digitalWrite(LED,LOW);
    }
}

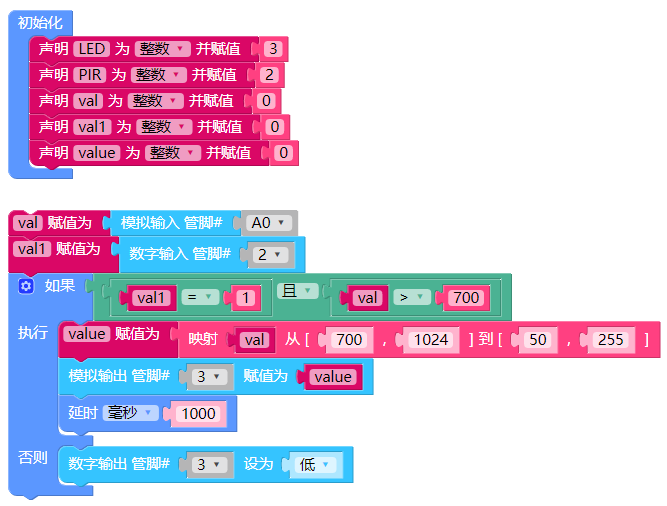

奧松編程吧圖形化例子程序：

    本實驗的效果就是在夜晚，光線傳感器的值檢測大于 700 時，如果有人經過，LED 模塊就會亮起，亮起延時 1 秒，然后再重新檢測，LED 發光模塊的亮度與環境光線有關，環境光線越強，LED 的亮度就會越低。

    這里給大家提供的只是一個建議的接線和代碼方案，我們當然可以多使用幾個 LED 制作亮度更高的小夜燈，或者使用現在廣泛應用的 3D 打印技術為你的小夜燈打印一個外殼，讓它變得更漂亮，你還有什么更好的創意呢？動手試一試吧！
