Arduino 可以不連接其他硬件使用時鐘和日期功能，這是使用了 Arduino 板子自帶的晶振，再配合上Arduino的Time函數庫，這可以精確到每天只有幾秒的誤差。但是這樣做有一個弊端，就是當你斷開了Arduino的電源時，因?yàn)锳rduino并沒有電池，所以無法將時間保存起來，每次執行時，都會從程序設定的時間開始，所以為了時間的準確，必須每次自行設定時間。RTC時鐘模塊可以解決這個問題， 它使用DS1307作為時鐘芯片， 時鐘頻率為32.768Khz，IIC接口設計，節約Arduino控制器引腳，只需要占用兩個控制器的數據引腳就可以控制，RTC Module可安裝一個3V CR1220紐扣電池，當Arduino斷電后，RTC模塊還保持供電，可以繼續記錄時間，這樣就不需要每次校對時間。

接下來我們就開始制作電子時鐘

首先，準備要使用到的硬件

* Carduino UNO R3 控制器 * 1個

* 傳感器擴展板 V5.0 * 1個

* USB 數據下載線 * 1 條

* RTC Module 模塊 * 1 個

* 四位七段數碼管模塊 * 1 個

* 傳感器連接線 * 若干

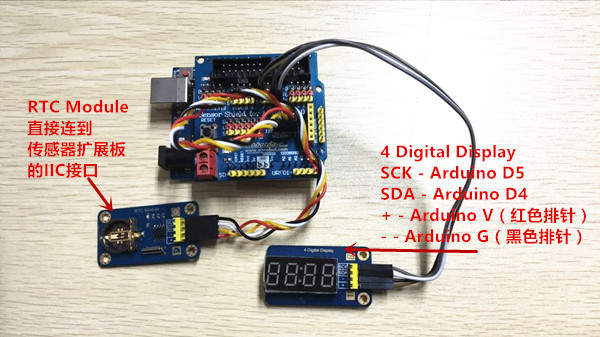

如下圖所示，連接所有的硬件設備，傳感器與傳感器擴展板V5.0連接非常方便，只需要使用杜邦線連接相應引腳即可，傳感器擴展板使用了防呆設計，信號S、電源正、電源負，分別使用黃色、紅色、黑色排針區分開。

硬件連接無誤情況下，我們就可以給控制器上傳程序，程序如下所示，程序中會用到函數庫，是你在編譯和上傳程序之前必須要安裝的，否則會出現編譯出錯的情況，程序源文件及程序代碼可以從文章底部的鏈接中下載。

#include <TimerOne.h>

#include "TM1637.h"

#include <Wire.h>

#include "RTClib.h"

#define ON 1

#define OFF 0

#if defined(ARDUINO_ARCH_SAMD)

#define Serial SerialUSB

#endif

RTC_DS1307 rtc;

int8_t TimeDisp[] = {0x00,0x00,0x00,0x00};

unsigned char ClockPoint = 1;

unsigned char Update;

unsigned char minute = 0;

unsigned char hour = 12;

int stem,val;

#define CLK 5

#define DIO 4

TM1637 tm1637(CLK,DIO);

void setup()

{

  tm1637.set();

  tm1637.init();

  Timer1.initialize(500000);

  Timer1.attachInterrupt(TimingISR);

  #ifndef ESP8266

  while (!Serial);

  #endif

  Serial.begin(57600);

  if (! rtc.begin()) {

    Serial.println("Couldn't find RTC");

    while (1);

  }

  if (! rtc.isrunning()) {

    Serial.println("RTC is running!");

     rtc.adjust(DateTime(2016, 7, 27, 11,16, 00)); // 設置初始時間和日期

  }

}

void loop()

{

  DateTime now = rtc.now();

  if(Update == ON)

  {

    TimeUpdate();

    tm1637.display(TimeDisp);

  }

    stem = now.hour();

    val = now.minute();

}

void TimingISR()

{

    ClockPoint = (~ClockPoint) & 0x01;

    Update = ON;

}

void TimeUpdate(void)

{

  if(ClockPoint)tm1637.point(POINT_ON);

  else tm1637.point(POINT_OFF);

  TimeDisp[0] = stem/ 10;

  TimeDisp[1] = stem % 10;

  TimeDisp[2] = val / 10;

  TimeDisp[3] = val % 10;

}

注意：通過修改時間和日期可以設置模塊的初始狀態，如果給模塊安裝上3V電池，模塊在斷電后就會繼續計時，下次再通電使用時，顯示的會是正確的系統時間，無需再次初始化。

程序效果

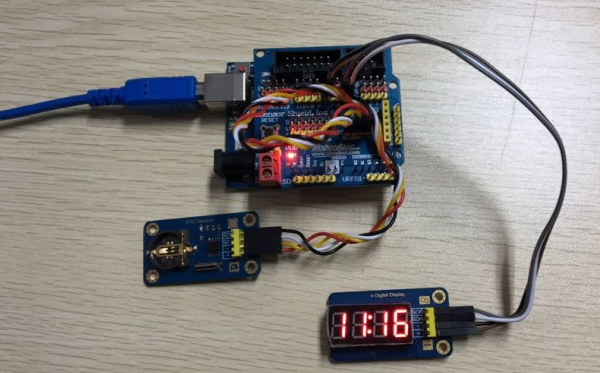

如圖所示，為程序上傳后的效果，數碼管會顯示當前時間，圖中所示時間為11時16分

總結

雖然Arduino是有時鐘功能的，但是斷電不能保存，RTC模塊完美解決了這個問題，本實驗中，使用了4位數碼管顯示，所以不能將現在是多少秒，或者現在的日期顯示出來，我們可以換用 SPI 8位數碼管顯示模塊，再制作一個精美的外殼，就可以制作屬于自己的電子時鐘了，快來試一下吧。、
